Описание

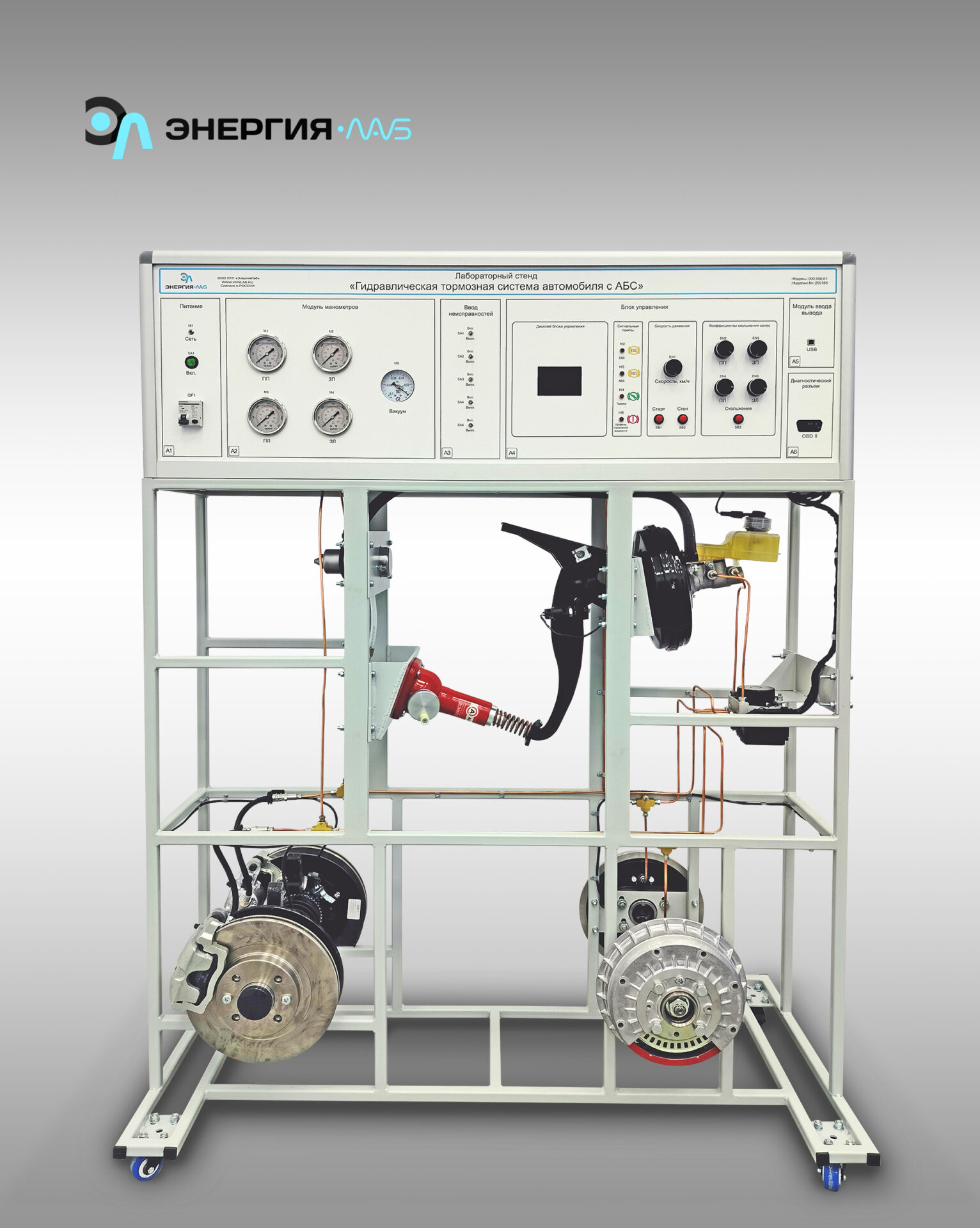

Лабораторный стенд предназначен для изучения гидравлической тормозной системы автомобиля с АБС.
Лабораторный стенд представляет собой вертикальную каркасную конструкцию, на лицевой панели которой расположена панель управления стенда в составе:
- 4 манометра давления жидкости в гидроприводе тормозных механизмов каждого колеса;
- вакуумметр разрежения в вакуумном усилителе;
- блок ввода неисправностей;
- блок световых сигнализаторов;
- колодка диагностики OBD-II;
- блок управления стендом.
В каркасной конструкции установлены:
- модуль АБС;
- главный тормозной цилиндр с вакуумным усилителем, педалью, механизмом фиксации педали;
- вакуумный насос с выключателем;
- 2 передних тормозных дисковых механизма с датчиками скорости;
- 2 задних тормозных барабанных механизма с датчиками скорости.
В качестве блока АБС использован блок от автомобиля «ВАЗ».
Лабораторные работы
- Изучение конструкции и принципа действия АБС.
- Проверка работоспособности вакуумного усилителя.
- Удаление воздуха из гидропривода тормозов.
- Замена тормозной жидкости.
- Замена тормозных колодок дисковых и барабанных тормозных механизмов.
- Основные неисправности АБС. Методы диагностирования.
Коплектация
- Лабораторный стенд в сборе – 1 шт.
- Флешнакопитель с учебным видеороликом и методическими указаниями – 1 шт.
- Паспорт – 1 шт.
- Гарантийный талон –1 шт.
