Описание
Лабораторный комплект «Перехват, подавление, подмена радиоэлектронных данных» предназначен для разработки прототипов радиоэлектронных устройств, изучения принципов перехвата, подмены и подавления радиоэлектронных данных
Материально-техническое и учебно-методическое обеспечение лабораторных практикумов по учебным дисциплинам: «Радиотехнические системы», «Статистическая теория радиотехнических систем», «Основы радиолокации».
Характеристики
Универсальный программно-определяемый приемопередатчик
Диапазон установки номинальных частот 70МГц — 6ГГц
Мощность передатчика 10мВт (10дБм)
Максимальная частота дискретизации 61.44 М Выборок в секунду
Полный дуплекс В наличии
Встроенная ПЛИС В наличии
Разрядность АЦП/ЦАП 12 бит
Совместимость с программным обеспечением: GNU Radio, MATLAB
GNU Radio — программная платформа, позволяющая разработчикам строить программно-определяемые радиосистемы используя готовые «строительные блоки», обеспечивающие основные функции цифровой обработки сигналов. Так же разработчики создают свои блоки, используя для этого язык Python. Для программирования используется визуальная среда GNU RadioCompanion и библиотеки на C++ и Python.
Лабораторные работы
- Ознакомление с программно-аппаратным комплексом приемопередатчика
- Исследование особенностей амплитудных цифровых методов передачи данных
- Исследование особенностей частотных цифровых методов передачи данных
- Исследование особенностей фазовых цифровых методов передачи данных
- Исследование принципов перехвата радиоэлектронных данных
- Исследование принципов подавления линии радиосвязи
- Исследование принципов подмены радиоэлектронных данных

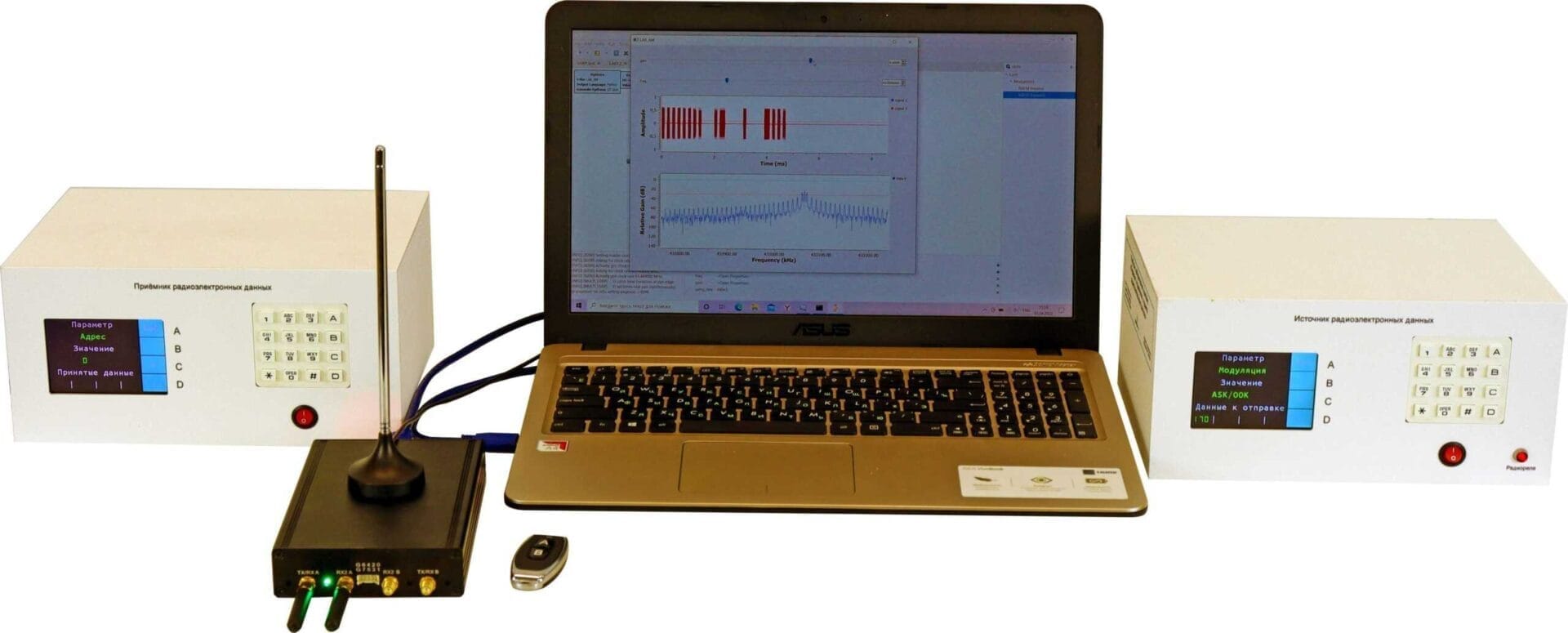

Коплектация
- Универсальный программно-определяемый приемопередатчик
- Источник радиоэлектронных данных
- Приемник радиоэлектронных данных
- Ноутбук
- Техническое описание оборудование
- Мультимедийная методика
- Руководство по выполнению базовых экспериментов
