Описание
Учебный стенд предназначен для проведения лабораторно – практических занятий по изучению счетчиков расхода воды, принципов их действия, способов измерения расхода.

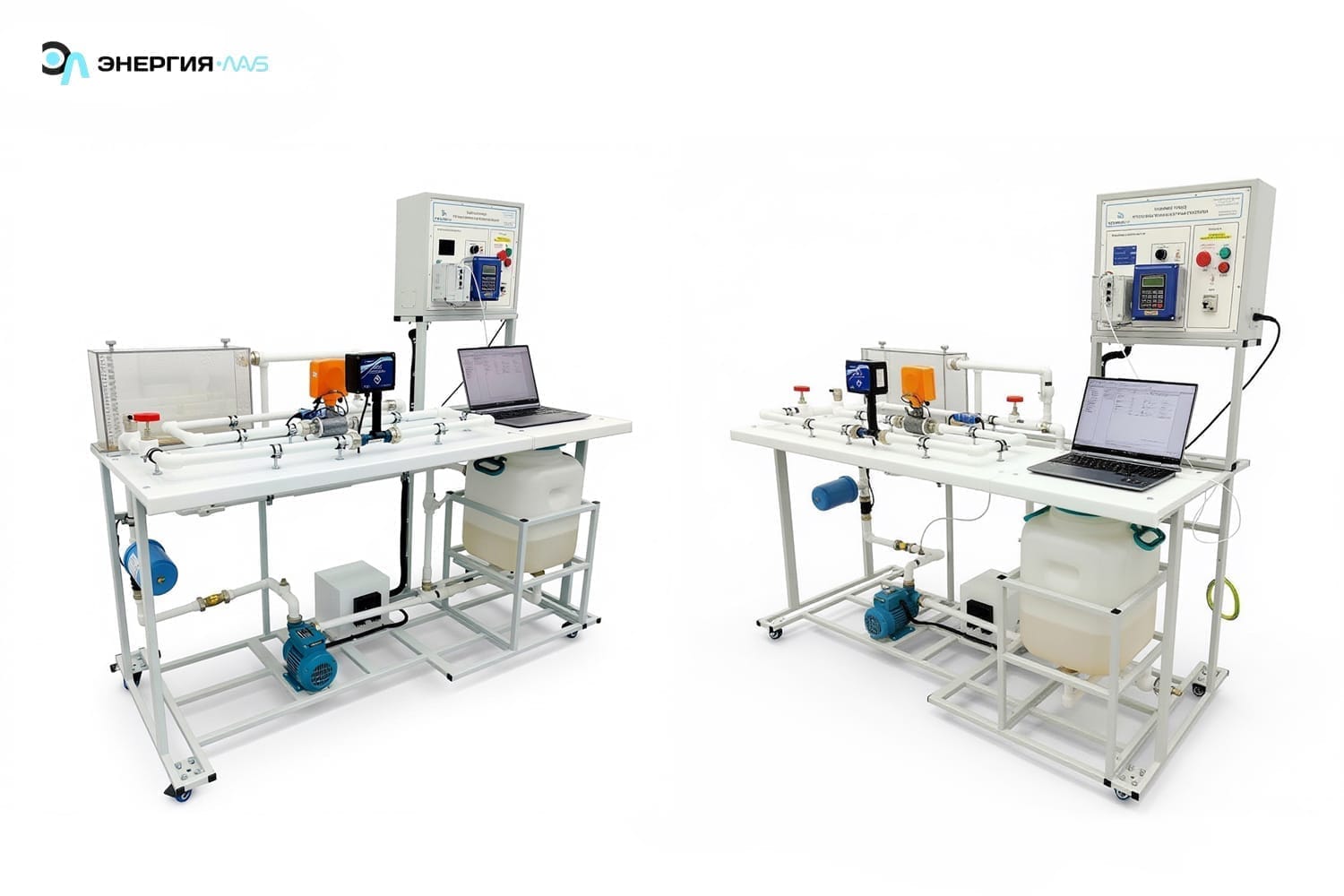

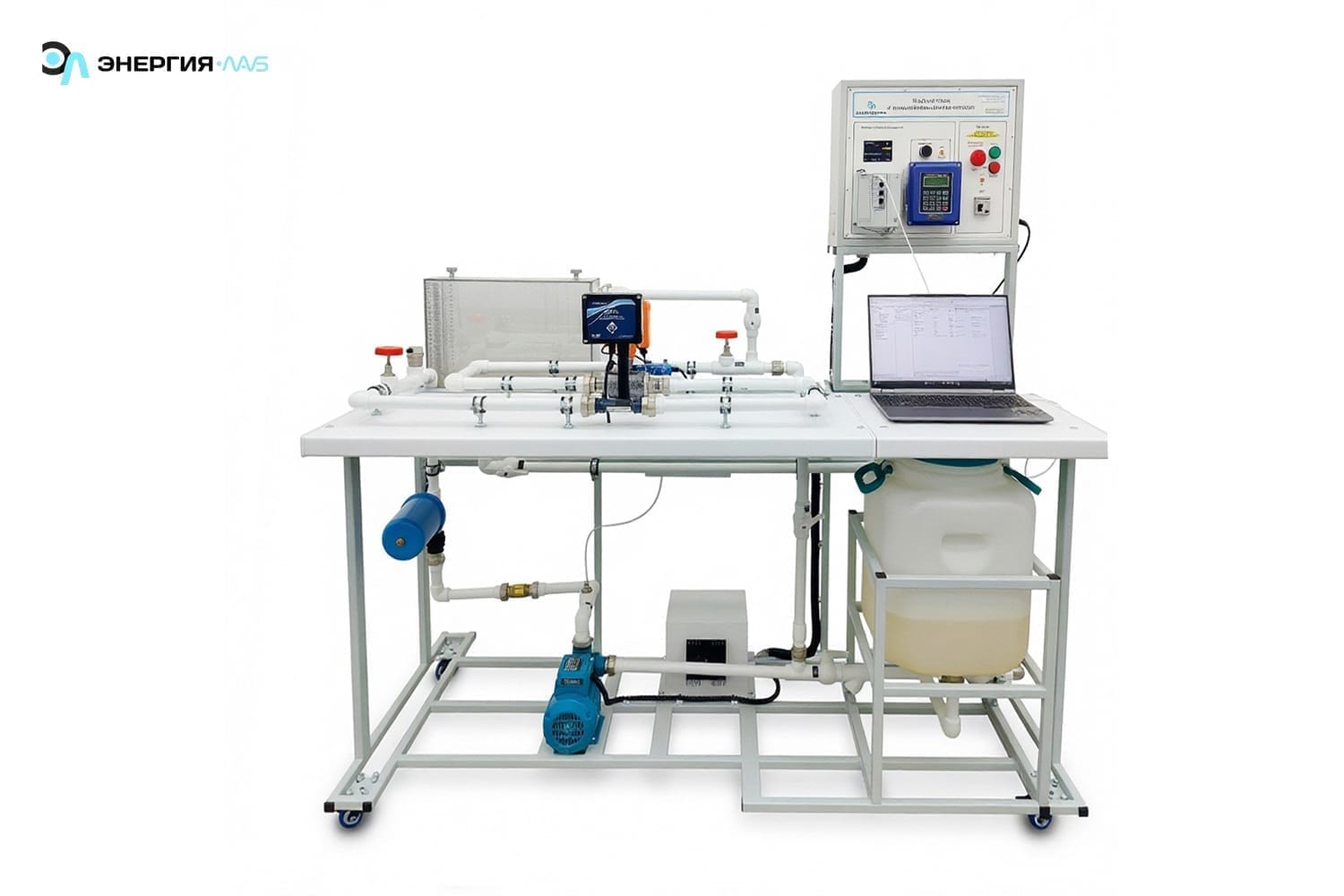

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. На рамном основании монтируется блок управления стендом и гидравлическая система.
Система подачи воды состоит из насоса центробежного, технологической емкости, системы заслонок.
Систем измерения расхода включает в себя:
— мерную емкость;
— счетчик расхода ультразвуковой;
— счетчик расхода электромагнитный;
— счетчик расхода вихревой.
Мерная емкость, выполненная из оргстекла, оснащена переливом и мерной шкалой.

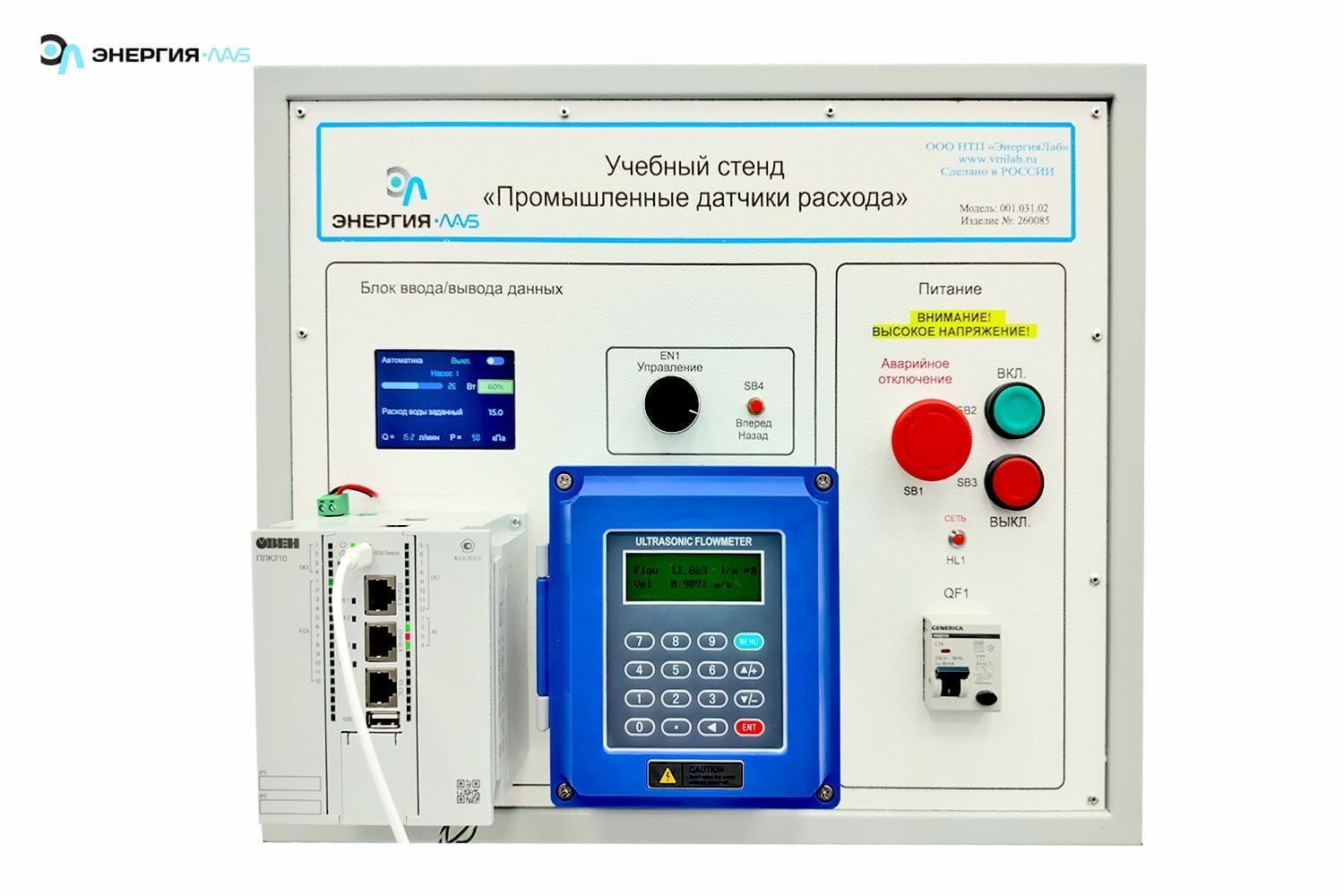

Подача воды в систему измерений осуществляется центробежным насосом с частотным управлением. Управление насосом (включение и производительность) осуществляется с блока управления. Датчики, установленные на стенде, подключаются к измерительной системе.
При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Изучение счетчиков воды различных классов точности.
- Изучение ультразвукового расходомера.
- Изучение электромагнитного расходомера.
- Изучение вихревого расходомера.
- Определение расхода объемным способом.
- Исследование систем регистрации расхода.
Коплектация
Учебный стенд «Промышленные датчики расхода» в сборе –1 шт.
Электронный носитель с методическими указаниями, руководством по эксплуатации и учебным видеороликом –1 шт.
Ноутбук – 1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
