Описание

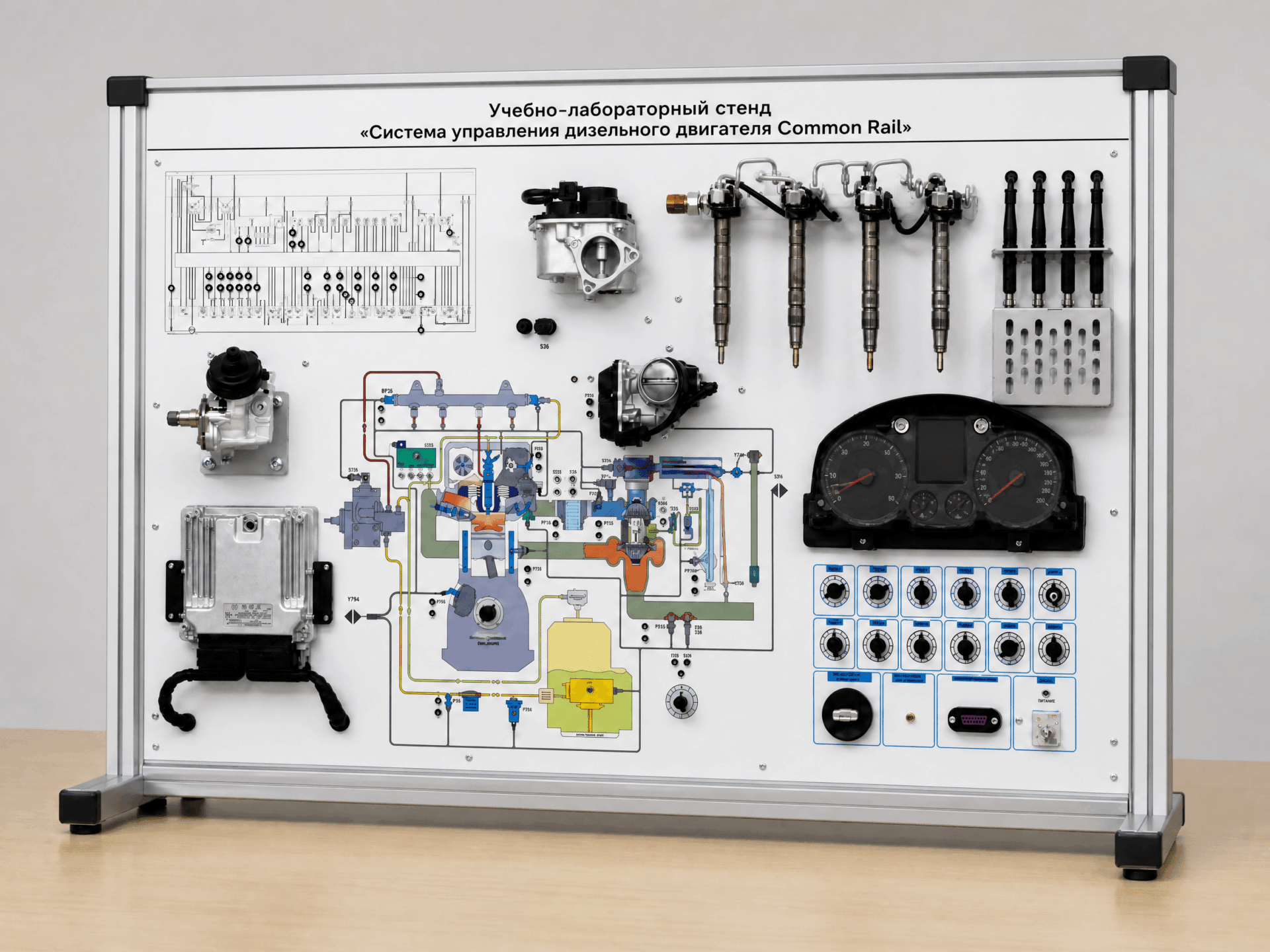

Учебно-лабораторный стенд должен быть предназначен для проведения практических работ по изучению системы управления дизельного двигателя Common Rail, принципов её функционирования и режимов работы, а также формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту автомобиля.
Общие требования:
1. Учебно-лабораторный стенд должен представлять собой действующую модель системы управления дизельного двигателя с аккумуляторной системой впрыска топлива Сommon Rail.
2. В составе электронной системы управления должны быть использованы оригинальные автомобильные датчики, электронные блоки и исполнительные механизмы.
3. В стенде должны быть заложены возможности исследования работы системы управления в режимах стартерного пуска, холостого хода, работы двигателя под нагрузкой и в аварийных режимах.
4. В стенде должны быть предусмотрены возможности задания скорости вращения коленчатого вала, температуры двигателя и нагрузки на валу, а также введения неисправностей (ошибок) в работу системы управления дизельного двигателя.
5. В стенде должны быть обеспечены возможности с помощью специализированной диагностической программы исследовать работу топливной системы, выводить на экран монитора в табличной и графической форме параметры работы электронной системы управления дизельного двигателя, осуществлять поиск введённых в работу электронных систем легкового автомобиля неисправностей.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 3
Лабораторные работы
- Изучение работы системы Common Rail в режиме холостого хода.
- Изучение работы системы регулирования давления наддува.
- Изучение работы система управления моментом начала впрыска.
- Изучение работы система управления давлением топлива.
- Изучение системы рециркуляции отработавших газов.
- Диагностика и поиск неисправностей.
