Описание

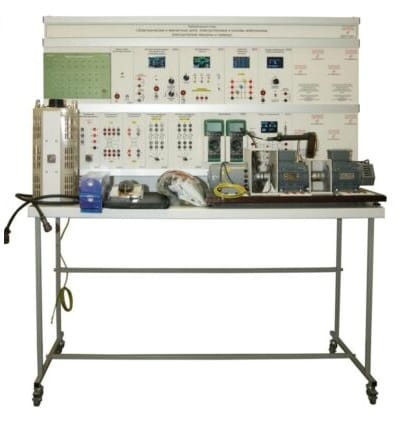

Комплект учебного оборудования «Основы электрических машин и электропривода» представляет собой комплекс модулей, размещаемых на двухрядной настольной раме, и электромашинный агрегат настольного исполнения, имеющий в своем составе машину постоянного тока с независимым возбуждением, асинхронный двигатель с короткозамкнутым ротором и оптический преобразователь угловых величин (энкодер).
Комплект лабораторных модулей:
Модуль питания стенда.
Сопротивления добавочные 1.
Сопротивления добавочные 2.
Модуль регуляторов.
Преобразователь частоты.
Преобразователь тиристорный.
Модуль силовой.
Модуль измерительный.
Трансформатор однофазный.
Конденсаторы.
Реостат обмотки возбуждения ДПТ.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Управление трехфазным асинхронным двигателем.
- Испытание двигателя постоянного тока.
- Испытание генератора постоянного тока.
- Исследование преобразователя частоты.
- Исследование разомкнутой системы «Преобразователь частоты:
- Асинхронный двигатель».
- Исследование замкнутой системы «Преобразователь частоты:
- Асинхронный двигатель».
- Элементы системы управления электроприводов.
- Исследование системы подчиненного регулирования скорости ДПТ с внешним контуром скорости.
Коплектация
Лабораторный стенд «Основы электрических машин и электропривода».
Мультиметр.
Электромашинный агрегат.
Двухуровневая рама.
Комплект соединительных проводов и кабелей.
Сетевой фильтр.
Паспорт изделия.
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.
