Описание

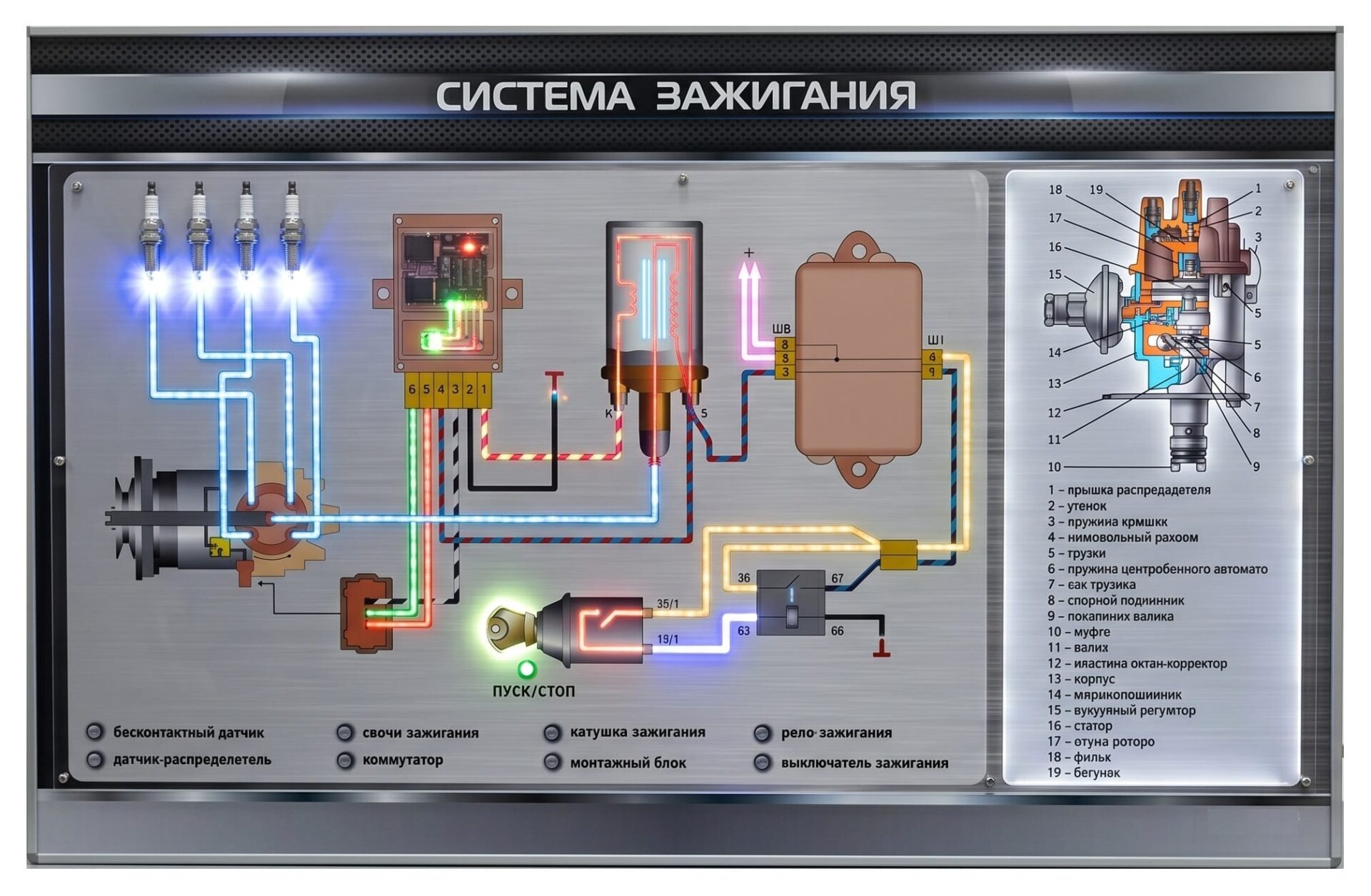

Стенд «Система зажигания» выполнен в виде электрифицированной светодинамической информационной панели. Основа стенда изготовлена из листового поливинилхлорида толщиной 3 мм и заключена в прочный алюминиевый обкладочный профиль, окрашенный порошковым методом. Все элементы конструкции раскроены высокоточным лазерным способом, а на лицевую поверхность нанесена цветная графическая схема с раздельной секционной индикацией.
Комплект позволяет студентам изучать устройство, состав и принципы функционирования классической системы зажигания, а также анализировать взаимосвязь её основных компонентов в динамике. Световая индикация линий электрических связей выполнена в виде встроенных светодиодных лент, которые образуют светящиеся дорожки. В процессе работы стенда эти световые дорожки наглядно демонстрируют физические процессы в цепях: протекание тока низкого напряжения, моменты размыкания контактов, а также пути распределения импульсов высокого напряжения от катушки зажигания к свечам. Интерактивная подсветка помогает учащимся детально проследить физику искрообразования, освоить алгоритмы поиска неисправностей и закрепить материал при изучении курсов по электрооборудованию и технической эксплуатации автомобилей.
Учебно-лабораторный стенд предназначен для изучения устройства и принципа работы контактной системы зажигания автомобиля на базе электрифицированной панели из ПВХ в алюминиевом профиле.
Комплекс позволяет студентам наглядно проследить процессы искрообразования с помощью светящихся дорожек из светодиодных лент, демонстрирующих протекание тока в первичной и вторичной цепях.
Характеристики
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Коплектация
Стенд-планшет Стенд «Система зажигания»–1 шт.
Электронный носитель с методическими указаниями –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
