Описание
Предназначен для проведения практических занятий по изучению конструкции, принципов работы и методов испытаний и диагностики рулевого управления трактора МТЗ с гидроусилителем.

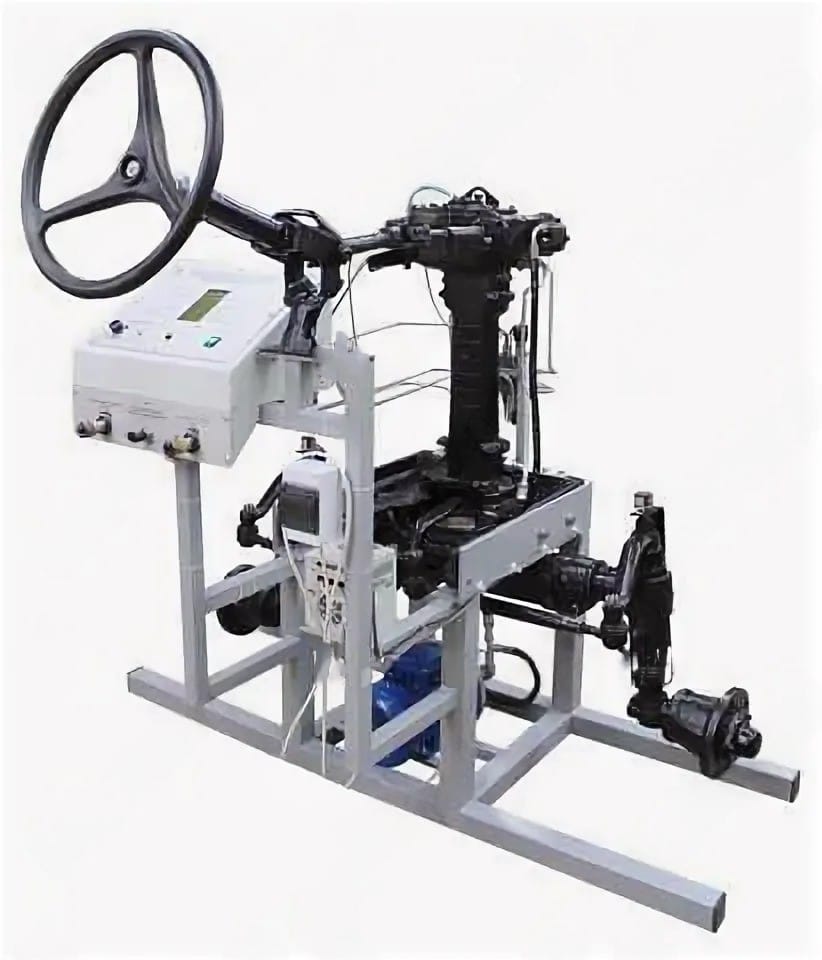

Стенд выполнен в виде напольной конструкции, представляющей совокупность элементов ходовой части переднего моста и рулевого управления с гидроусилителем трактора МТЗ, смонтированных на металлической раме оснащенной панелью управления. На раме стенда закреплены и взаимно функционируют в реальном времени все компоненты стенда отражающие реальную работу рулевого управления с гидроусилителем трактора МТЗ и гидросистемы блокировки дифференциала.
Стенд включает оригинальные детали и узлы рулевого управления и переднего моста трактора МТЗ с ГУР без тормозных механизмов, используемые при конвейерной сборке, а также при обслуживании тракторов указанной марки на СТО. На раме смонтирована панель управления стендом с системой контроля исследуемых показателей, содержащая электронные датчики давления и устройство для анализа и обработки информации.
Панель выполнена в корпусе из листового металлопроката, покрытого износоустойчивой порошковой эмалью. Условные обозначения основных измеряемых параметров, отображаемых на панели управления и названия органов управления выполнены путем фотомеханической печати на анодированном листовом алюминии. Информация с датчиков обрабатывается управляемыми усилителями и выводится на панель управления стенда, оснащенную цифровым табло.
На панели управления стенда в режиме реального времени отображаются следующие параметры: вращающий момент на рулевом колесе, частота вращения вала насоса, угол поворота рулевого колеса, угол поворота сошки, углы поворота управляемых колес, давление жидкости в контурах ГУР и гидроуправления блокировкой дифференциала.
При изготовлении стенда использованы новые узлы, детали и материалы. Силовая рама изготовлена из стального проката с полимерно-порошковым покрытием.
Характеристики
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Коплектация
1. Лабораторный стенд «Рулевое управление с гидравлическим усилителем трактора МТЗ» – (1шт.);
2. Методическое обеспечение на USB носителе – (1шт.);
3. Паспорт – (1шт.);
4. Гарантийный талон – (1шт.);
