Описание
Лабораторный стенд предназначен для проведения лабораторно-практических занятий по изучению конструкции газорегуляторного пункта, принципа его действия, измерения и регулирования давления.

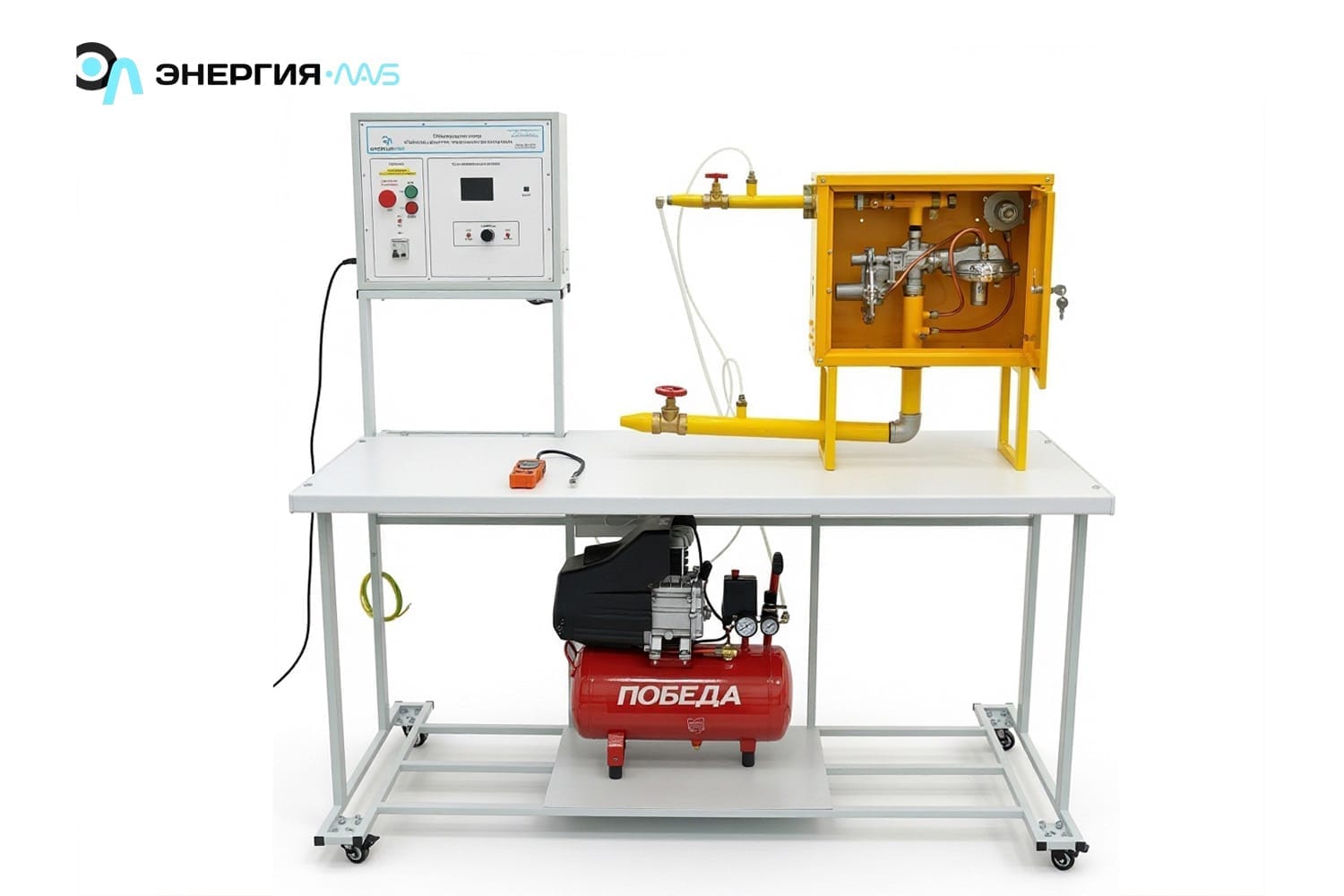

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. На рамном основании монтируется блок управления стендом и пневматическая система.

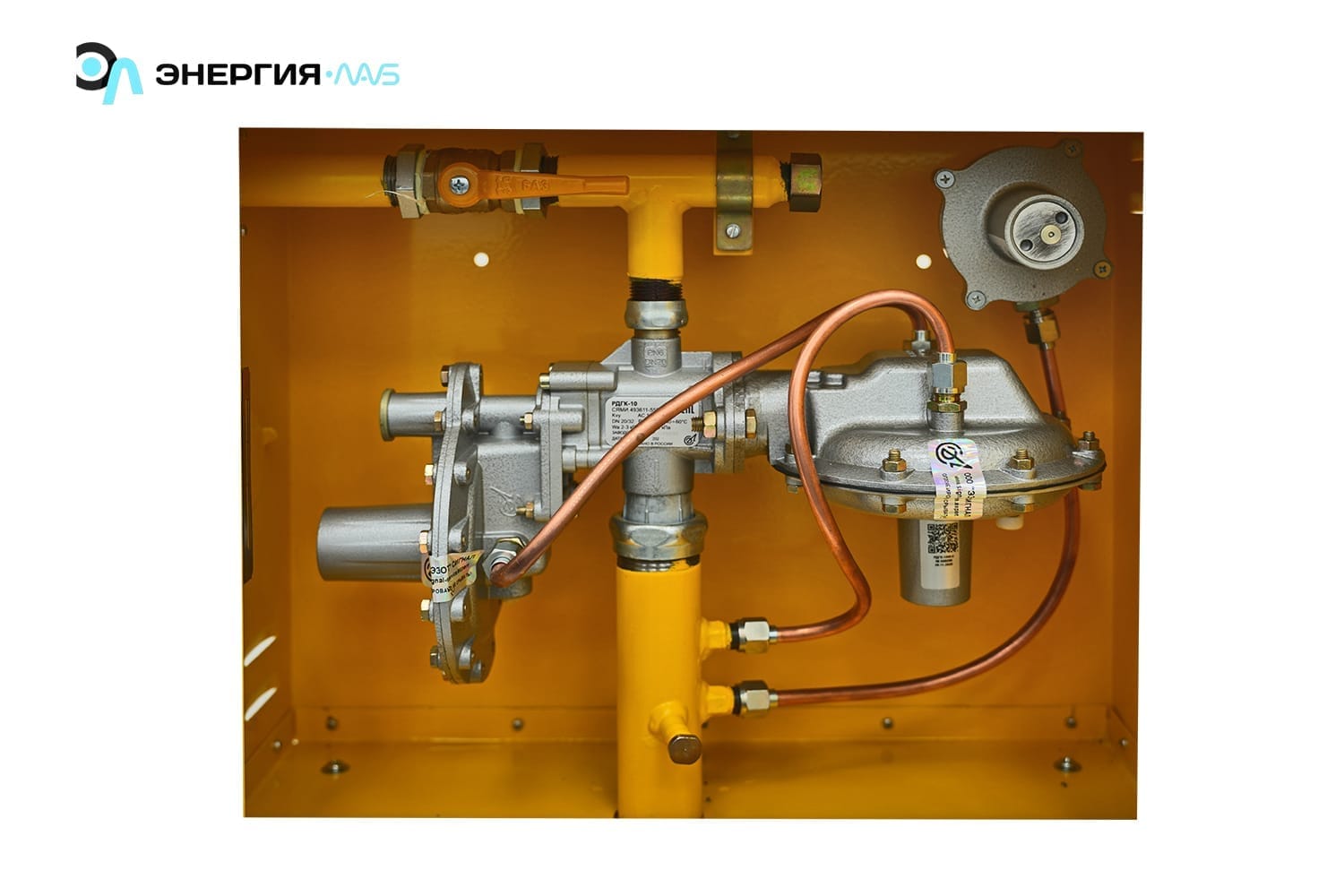

В качестве исследуемого объекта на стенде смонтирован газорегуляторный пункт шкафный коммунально-бытового назначения с одной линией редуцирования ГРПШ-10МС, предназначенный для редуцирования высокого и среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. В качестве регулятора применен комбинированный регулятор давления газа РДГК-10М.
Компрессор предназначен для имитации давления газа на входе ГРПШ.
Характеристики
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Общее устройство и технические характеристики газорегуляторного пункта.
- Определение давления газа в системе. Определение давления газа на выходе из системы при изменении значений входного давления.
- Диагностика утечек газа.
Коплектация
Лабораторный стенд «Рабочие процессы газорегуляторного пункта» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
