Описание
Предназначен для обучения студентов и учащихся (НПО), изучающих следующие дисциплины: «Элементы систем автоматики», «Схемотехника», «Микроэлектроника», «Электронные цепи и микросхемотехника», «Электронные промышленные устройства», «Цифровые устройства». Оборудование может быть использовано также для обучения слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников.
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Исследование логических элементов И-НЕ, ИЛИ-НЕ, НЕ.
- Исследование логических элементов И, ИЛИ, исключающее ИЛИ.
- Исследование мультиплексора.
- Исследование дешифраторов.
- Исследование сумматора.
- Исследование компаратора.
- Исследование одновибратора и мультивибратора.
- Исследование RS-триггеров, D-триггеров и счетчиков на их основе.
- Исследование JK-триггера.
- Исследование регистра сдвига.
- Исследование счетчиков.
- Исследование ОЗУ.
- Исследование ПЗУ.
- Исследование аналого-цифрового преобразователя.
- Исследование цифро-аналоговых преобразователей.
Коплектация

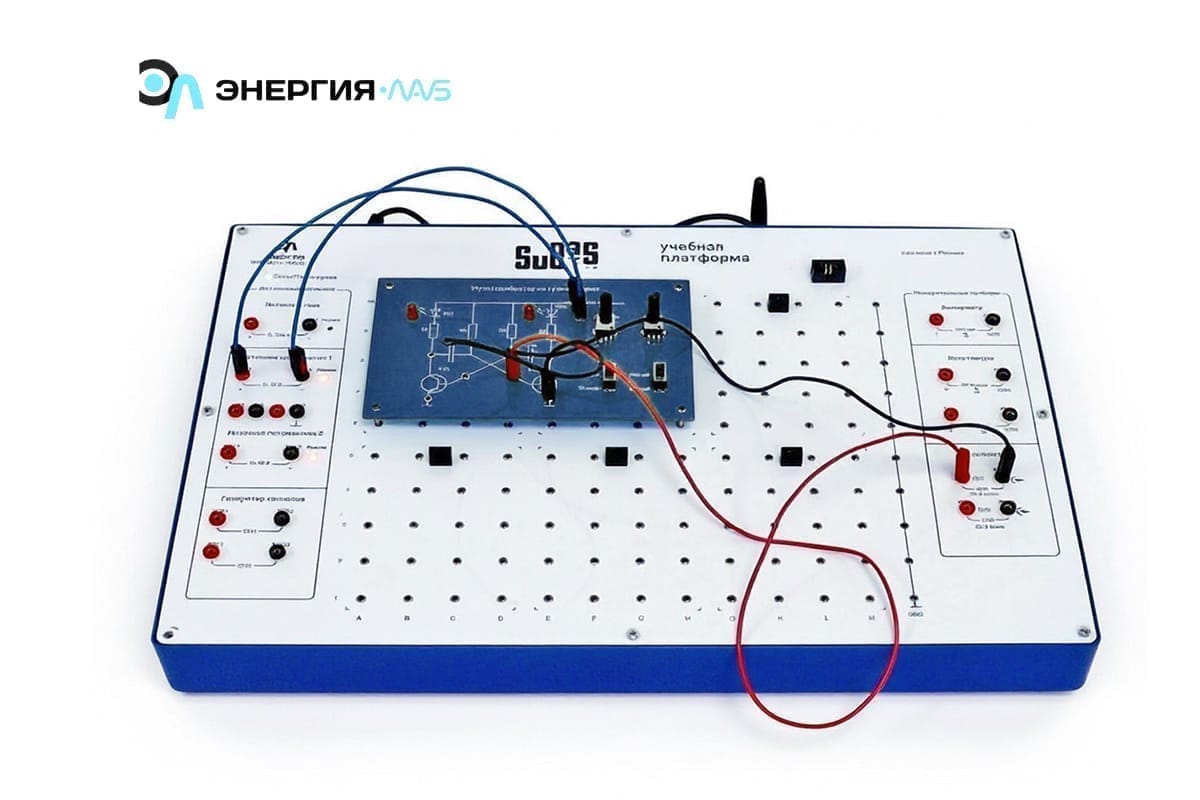

1. Моноблок «Основы цифровой и микропроцессорной техники».
2. Набор минимодулей:
Логические элементы.
Триггеры.
Регистры и счетчики.
ОЗУ и ПЗУ.
Сумматор и цифровой компаратор.
Дешифратор.
Генератор на таймере и на логических элементах.
Мультиплексор/демультиплексор.
Резистивная матрица R-2R и операционные усилители.
3. Комплект соединительных проводов и кабелей.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические указания по выполнению лабораторных работ.
