Описание

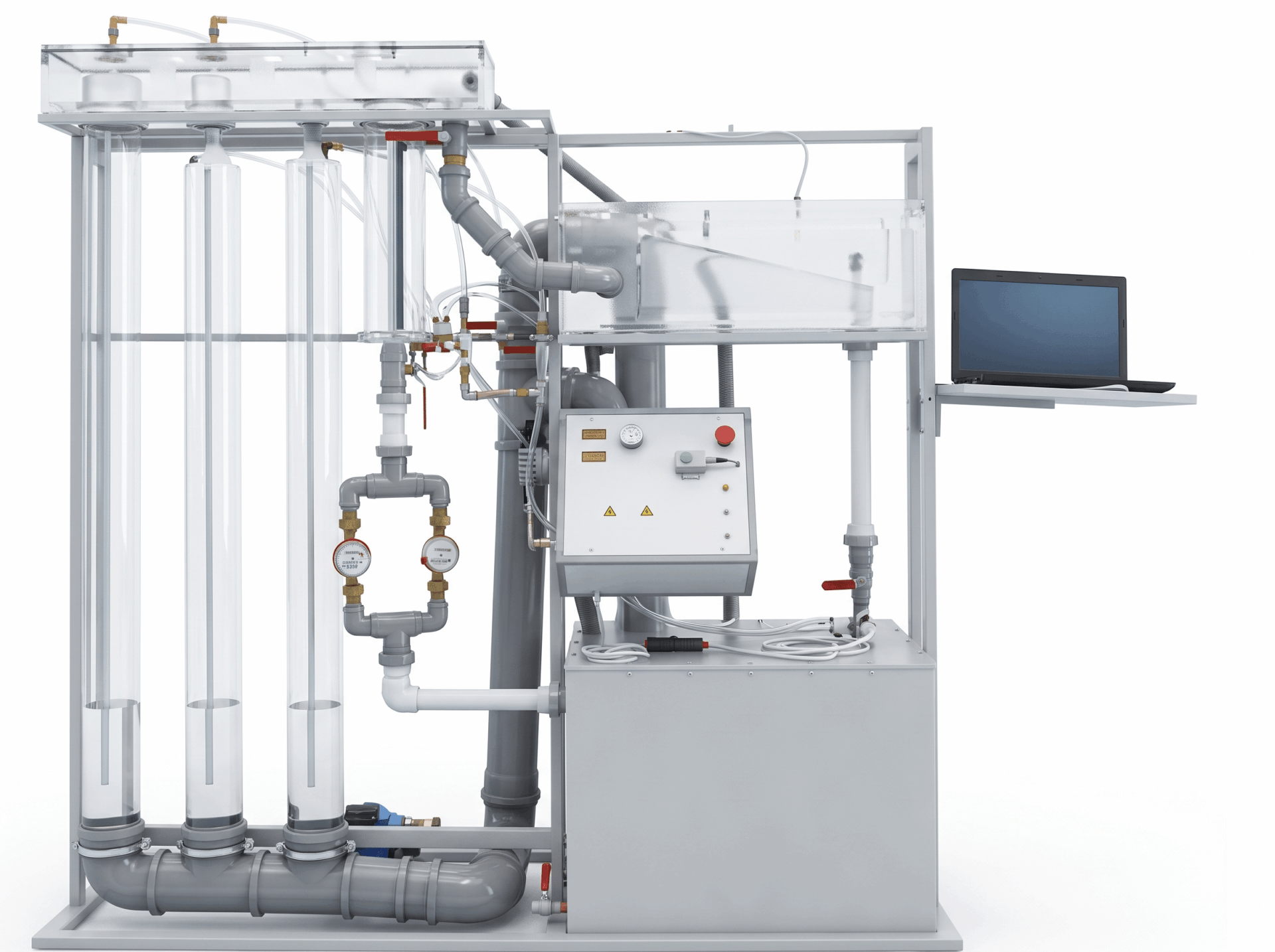

Лабораторный стенд предназначен для изучения способа подъема нефти с применением газлифтов и исследованию движения газожидкостной смеси в скважине. Результаты измерений отображаются на цифровых индикаторах и параллельно на компьютере. Обработка результатов исследований осуществляется программой компьютера. Одновременно можно проводить обработку результатов вручную.
В состав стенда входит:
— три модели газожидкостного подъемника с обсадными колоннами;
— измерительная емкость;
— система поддержания требуемого уровня жидкости;
— компрессор;
— датчик измерения расхода воздуха с выводом информации на цифровой индикатор;
— система вакуумирования газожидкостной смеси;
— система измерения расхода жидкости;
— датчики измерения давления с выводом информации на цифровой индикатор;
— ноутбук с программным обеспечением.
Характеристики
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- наблюдение за работой газожидкостного подъемника;
- определение структуры восходящего потока газожидкостной смеси;
- исследование работы газожидкостного подъемника при постоянном погружении под динамический уровень;
- получение экспериментальных кривых лифтирования и определение параметров оптимального и максимального режимов работы газожидкостного подъемника;
- исследование влияния относительного погружения на работу газожидкостного подъемника, экспериментальное получение кривых лифтирования при различном погружении под динамический уровень и определение характера влияния относительного погружения на работу газожидкостного подъемника;
- определение коэффициента полезного действия экспериментального газожидкостного подъемника;
- изучение способа вакуумирования (отделения воздуха от жидкости) газожидкостной смеси.
Коплектация
1. Лабораторный стенд «Газлифт» – 1 шт.
2. Паспорт – 1 шт.
3. Гарантийный талон – 1 шт.
