Описание
Лабораторный стенд предназначен для изучения современного оборудования, используемого в системах ЖКХ, с целью обеспечения энерго- и ресурсосбережения.

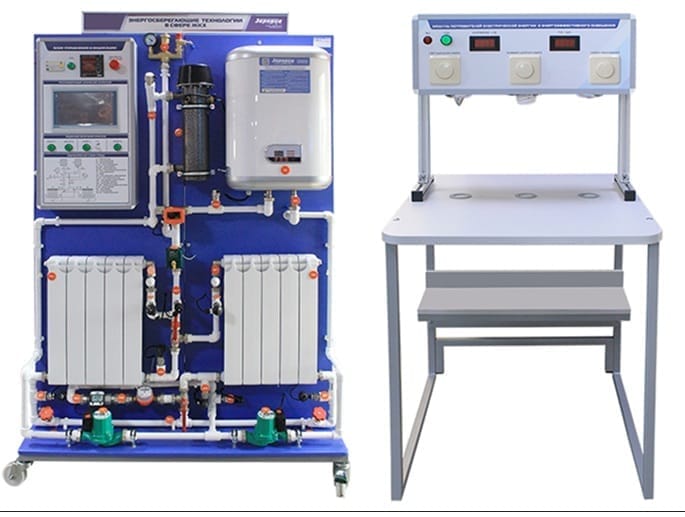

Стенд выполнен в напольном исполнении, включает в себя: Модуль «Система теплоснабжения», Модуль «Система электроснабжения и освещения».
Модуль «Система теплоснабжения» представляет собой конструкцию, изготовленную из стального профиля покрытого порошковой краской. Конструкция установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. На раме смонтирована гидравлическая система, а также установлен блок управления.
Гидравлическая система выполнена из полипропиленового трубопровода и включает в себя:
— модель котельной;
— модель потребителя тепловой энергии;
— модель исследования теплоизоляционных материалов труб;
— вспомогательные элементы.
Все датчики, установленные на стенде, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее диагональю 3,5 дюйма.
Модуль «Система электроснабжения и освещения» представляет собой конструкцию, изготовленную из стального профиля покрытого порошковой краской. Конструкция установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда.
На основании лабораторного стола жестко закреплена столешница из диэлектрического материала.
На стойке смонтирован модуль, выполненный из пластика, толщиной 4 мм, белого цвета, надписи и обозначения на панели выполнены с помощью цветной печати.
В модуле размещены объекты исследования – лампы освещения различного типа, потребляемой мощности, освещенности.
ЖК-дисплей предназначен для отображения качества и количества электрической энергии.
Измерение освещенности осуществляется выносным датчиком освещенности (люксметром).
Лабораторный стенд «Энергосберегающие технологии в сфере ЖКХ» предназначен для изучения современного оборудования, используемого в системах ЖКХ, с целью обеспечения энерго- и ресурсосбережения.
Характеристики
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Контроль расхода тепловых ресурсов. Экспериментальные исследования эффективности работы электрического теплового котла.
- Контроль расхода тепловых ресурсов. Определение гидравлического сопротивления отопительных приборов. Контроль расхода жидкостей в напорных трубопроводах.
- Контроль расхода тепловых ресурсов. Определение теплоотдачи и гидравлического сопротивления биметаллического радиатора. Термографирование.
- Контроль расхода тепловых ресурсов. Определение теплоотдачи и гидравлического сопротивления конвектора. Термографирование.
- Контроль расхода тепловых ресурсов. Экспериментальные исследования эффективности теплоизоляционных свойств различных теплоизоляционных материалов труб. Термографирование. Измерение толщины стенки трубопроводов.
- Тепловизионная диагностика электрооборудования, кабельных линий. Термографирование.
- Контроль энергоэффективности различных потребителей электрической энергии.
Коплектация
Лабораторный стенд «Энергосберегающие технологии в сфере ЖКХ» в сборе –1 шт.
Электронный носитель с методическими указаниями, руководством по эксплуатации и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
