Описание

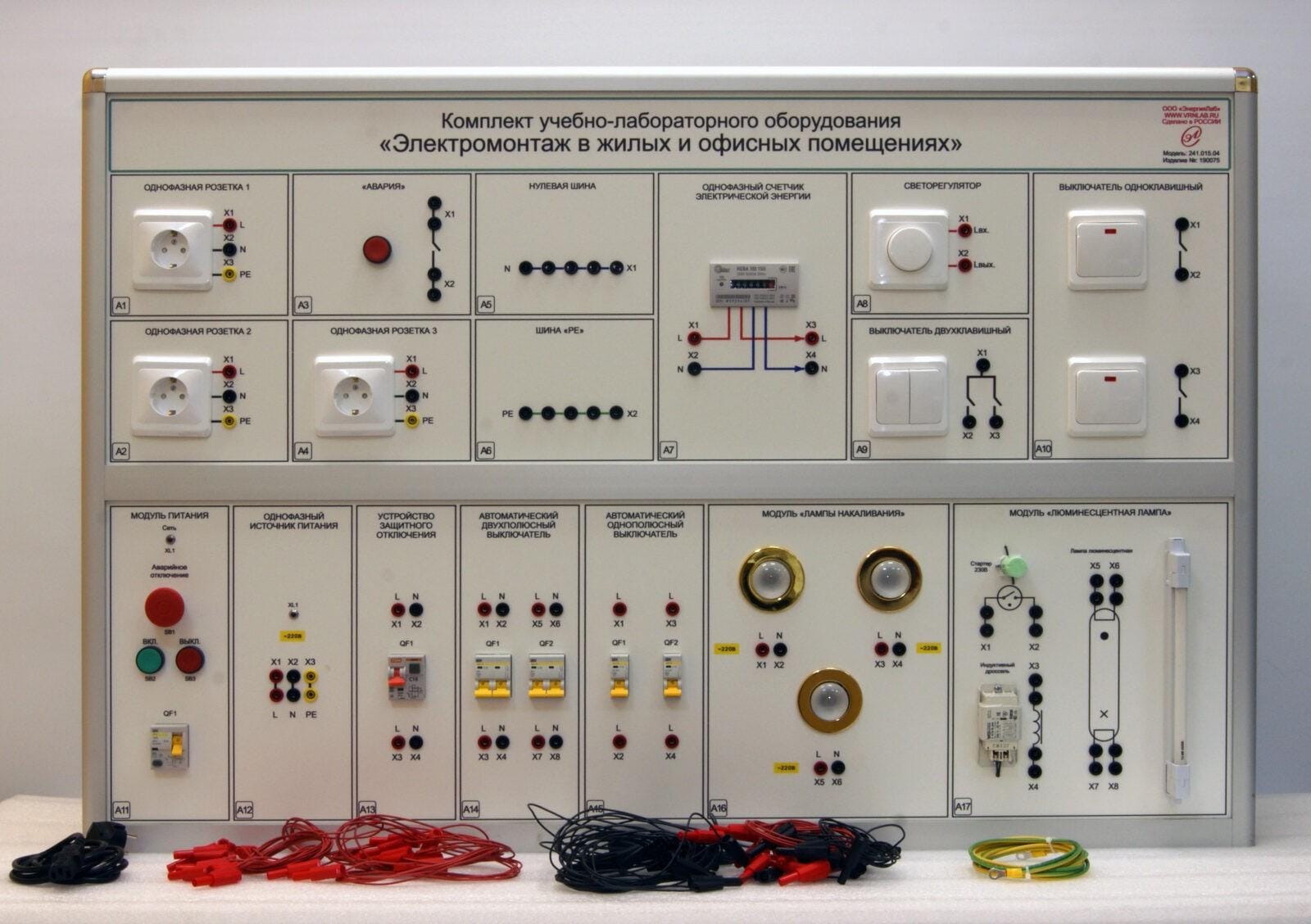

Комплект учебно-лабораторного оборудования «Электромонтаж в жилых и офисных помещениях» предназначен для проведения лабораторных занятий по приобретению и развитию навыков электромонтажа и наладки оборудования в жилых и офисных помещениях.
Состав
Дифференциальный автоматический выключатель с током отсечки 30 мА.
Модуль питания TN-C-S.
Контактор модульный.
Двухполюсный автоматический выключатель.
Однофазный счетчик электрической энергии.
Выключатель дифференциальный 16 А 10 мА (УЗО) (2 шт.).
Выключатель дифференциальный 16 А 30 мА (УЗО) (2 шт.).
Автоматический выключатель с номинальным током 2 А (5 шт.).
Автоматический выключатель с номинальным током 1 А (3 шт.).
Светильник с лампой накаливания (3 шт.).
Кнопка звонковая (2 шт.).
Звонок квартирный.
Розетка для электроплиты.
Переключатель проходной клавишный (2 шт.).
Двухклавишный выключатель.
Выключатель одноклавишный.
Светорегулятор.
Розетка с заземляющими контактами (2 шт.).
Розетка без заземляющих контактов.
Модель распределительной коробки.
Светильник с люминесцентной лампой (2 шт.).
Электронный балласт (2 шт.).
Дроссель электромагнитный (2 шт.).
Стартер (3 шт.).
Характеристики
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Лабораторные работы
- Сборка и проверка цепей электрических распределительных щитов жилых и офисных помещений.
- Цепи распределительного щита квартиры с двухпроводной электрической сетью.
- Цепи распределительного щита типовой квартиры с системой заземления TN-C-S.
- Цепи распределительного щита квартиры повышенной комфортности с системой заземления TN-C-S.
- Цепи распределительного щита офиса с системой заземления TN-C-S.
- Сборка и проверка цепей электрического освещения.
- Цепи включения ламп накаливания.
- Цепи включения люминесцентной лампы.
- Цепи включения управления освещением.
- Сборка и проверка групповых электрических сетей жилых и офисных помещений.
- Групповая двухпроводная с устройством защитного отключения электрическая сеть освещения и розеток комнаты в квартире.
- Групповая электрическая сеть освещения прихожей, ванной и туалетной комнат, электрического звонка в типовой квартире с системой заземления TN-C-S.
- Групповая электрическая сеть розеток прихожей и кухни в типовой квартире с системой заземления TN-C-S.
- Групповая электрическая сеть освещения и розеток ванной и туалетной комнат в квартире повышенной комфортности с системой заземления TN-C-S.
- Групповая электрическая сеть освещения и розеток офиса с системой заземления TN-C-S.
Коплектация
1. Лабораторный стенд «Электрические измерения в системах электроснабжения».
2. Комплект соединительных проводов и сетевых шнуров.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические рекомендации по проведению лабораторных работ.
