Описание

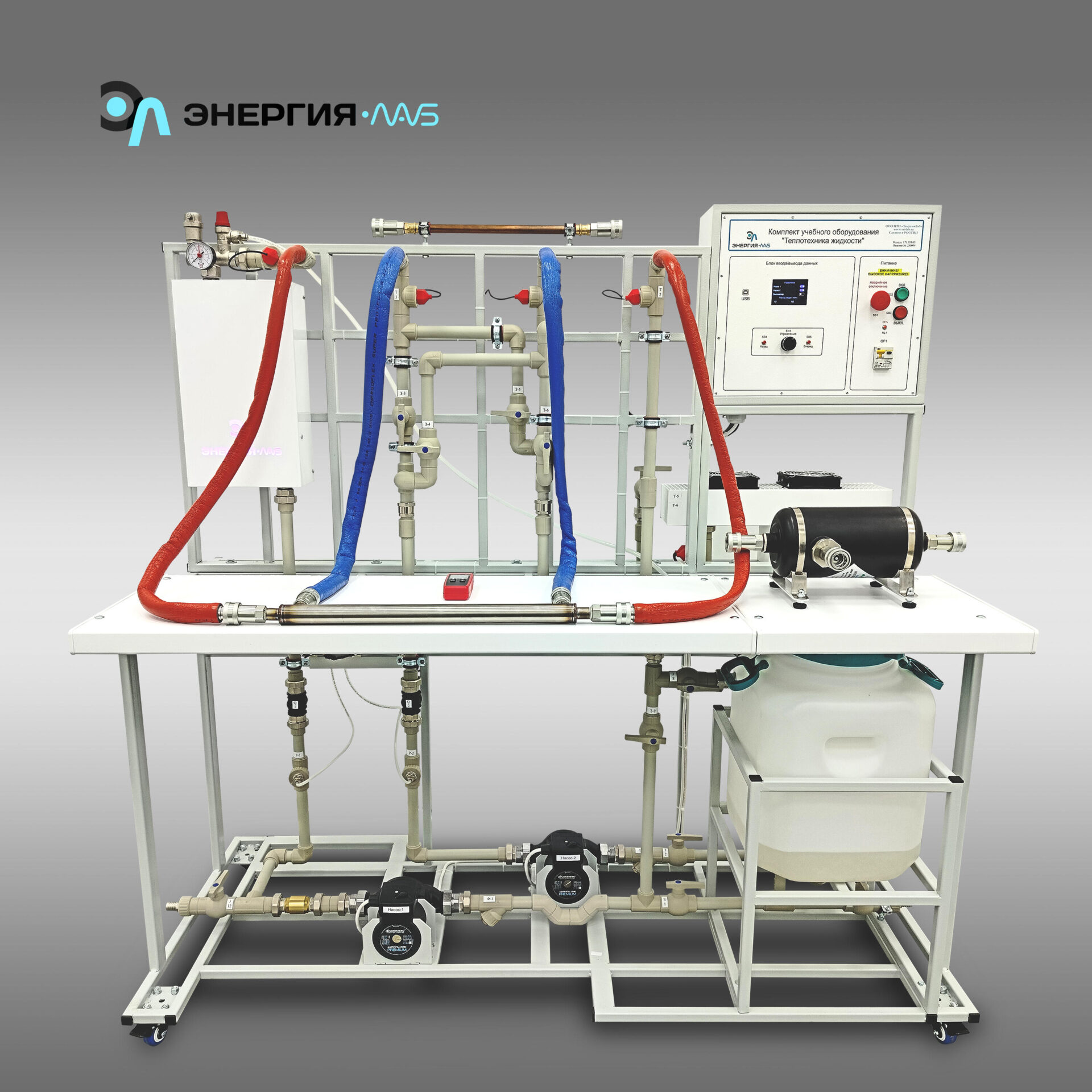

Комплект учебно-лабораторного оборудования «Теплотехника жидкости» выполнен в виде напольного стенда, оснащенного горизонтальной рабочей поверхностью с исследуемыми теплообменными аппаратами. На вертикальной рабочей поверхности размещен модуль управления и индикации.
Информационно-измерительная система стенда позволяет определять расход, объем и температуру жидкости на входе и выходе в каждое устройство (теплообменные аппараты и нагреватель), температуру и расход жидкости в каждом контуре (холодном и горячем), а также перепад давлений на капилляре для измерения вязкости, с выводом полученных результатов в виде графиков на персональный компьютер и сохранением результатов экспериментов в электронный отчет.
Комплект позволяет исследовать следующие типы теплообменных аппаратов:
кожухотрубный;
«труба в трубе»;
воздушно-водяной;
пластинчатый.
Учебно-лабораторный стенд предназначен для исследования процессов теплообмена в жидкостных средах на базе различных типов теплообменных аппаратов.
Комплекс позволяет студентам оценивать эффективность теплообменников, регулировать рабочие параметры процессов с вертикального модуля управления и контролировать показатели на панели индикации.
Характеристики
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Определение теплоемкости жидкости методом нагрева потока жидкости.
- Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
- Определение вязкости жидкости при различной температуре по теории ламинарного течения.
- Определение передаваемой тепловой мощности теплообменника типа «труба в трубе» в зависимости от направления потоков жидкости.
- Определение передаваемой тепловой мощности воздушно-водяного теплообменника с принудительным охлаждением.
- Определение передаваемой тепловой мощности кожухотрубного теплообменника.
Коплектация
Комплект учебно-лабораторного оборудования «Теплотехника жидкости»
Ноутбук –(1 шт.).
Программное обеспечение (диск) –(1 шт.).
Преобразователь интерфейсов USB-RS485 –(1 шт.).
Комплект соединительных проводов и кабелей–(1 шт.).
