Описание
Назначение
Лабораторная установка предназначена для проведения лабораторно – практических занятий в высших и средних учебных заведениях для студентов технических специальностей, позволяет экспериментально определить теплопроводность строительных и теплоизоляционных материалов методом пластины, изучить метод сравнения в определении теплопроводности материалов.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Состав стенда

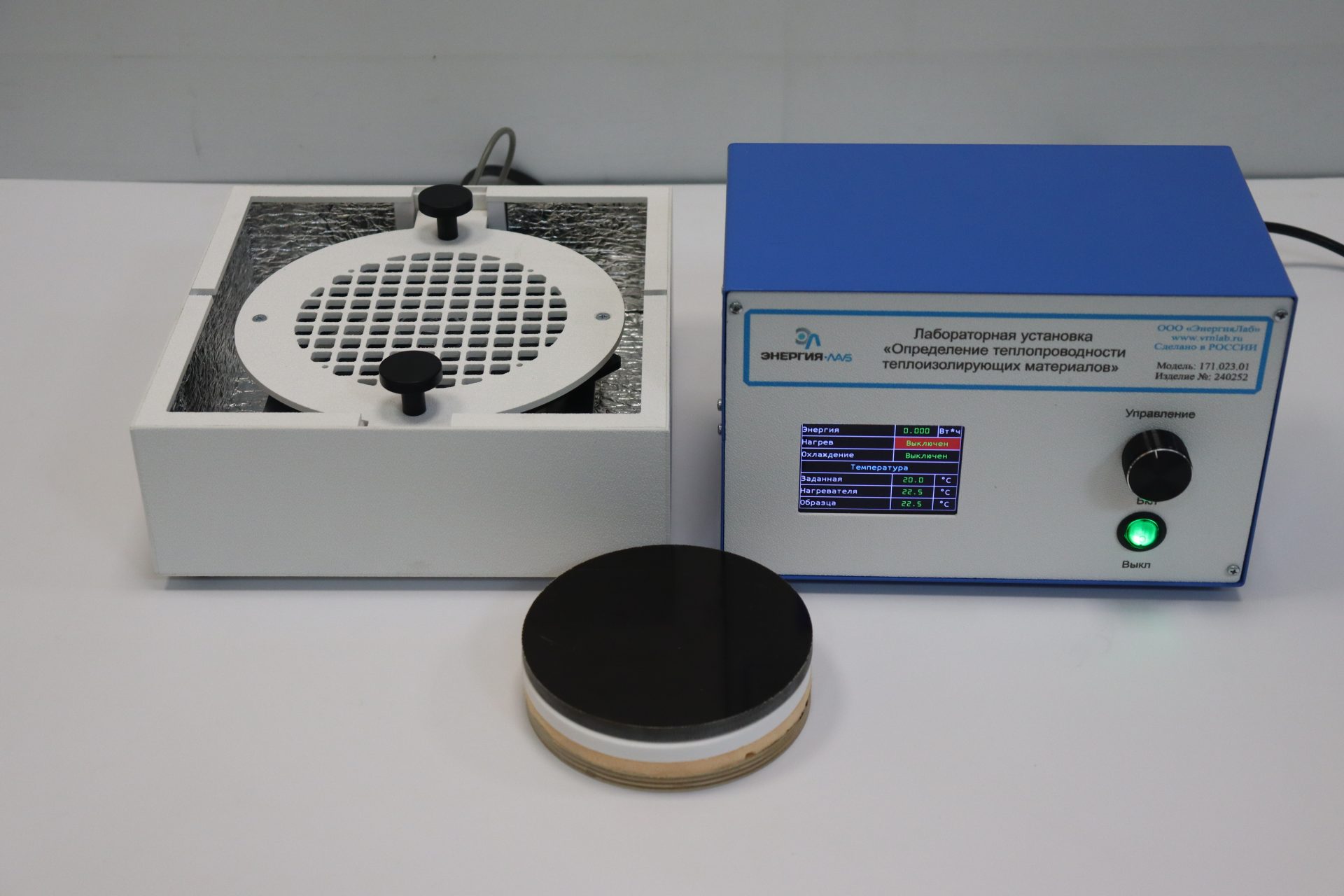

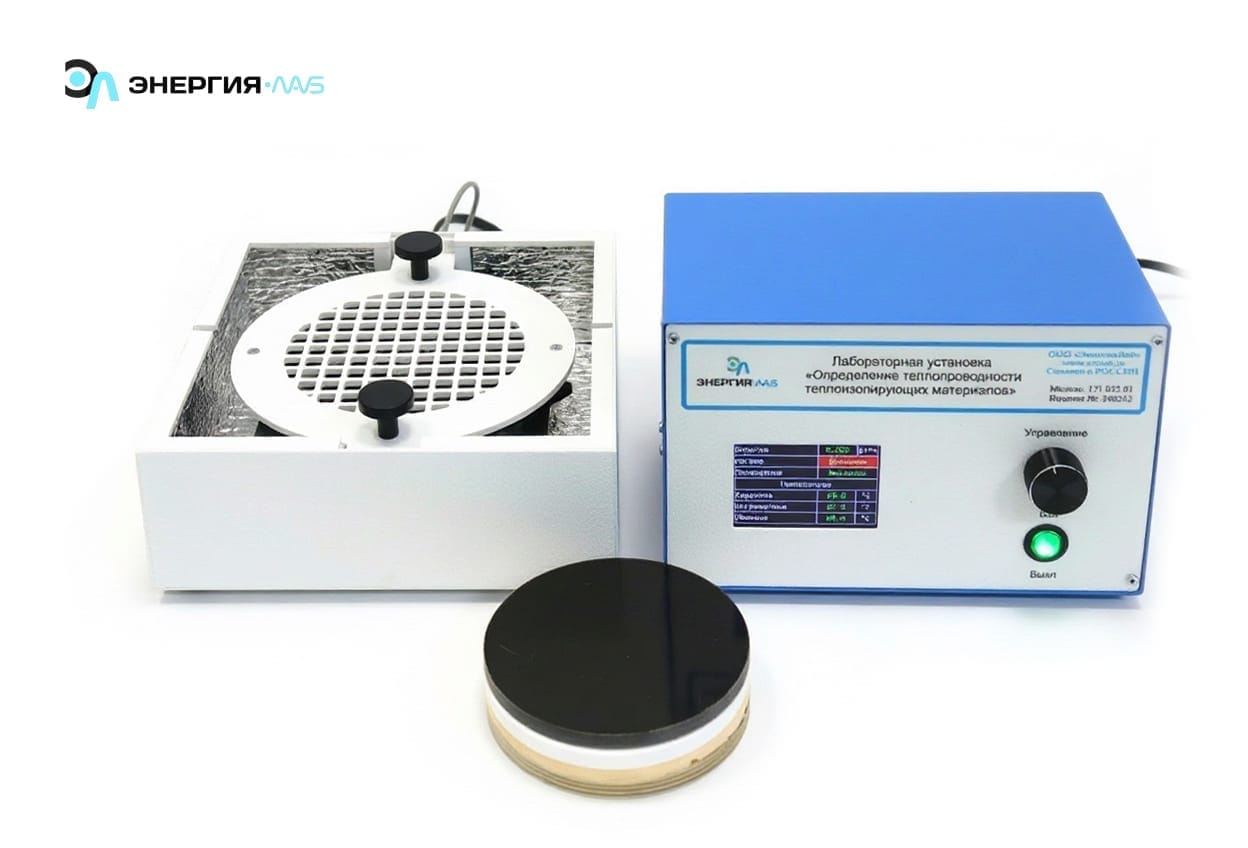

Лабораторная установка состоит из двух частей: модуля для определения теплопроводности материалов и блока управления.
Модуль для определения теплопроводности материалов представляет собой лабораторную печь, выполненную из ABS пластика. На дне печи установлена металлическая пластина, которая нагревается при помощи резисторов. В дно пластины, вмонтирован датчик температуры, измеряющий температуру поверхности пластины.
В комплект с модулем поставляются следующие образцы: фанера, текстолит, фторопласт, пенопласт.
Модуль подсоединяется к блоку управления при помощи специальных разъемов.
Блок управления выполнен из металла покрытого порошковой краской с панелями из ABS пластика, светлого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Лабораторная установка имеет микропроцессорную систему управления.
Связь с компьютером должна осуществляться по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.
Характеристики
Электропитание от однофазной сети переменного тока напряжением, В 220, частотой, Гц 50
Наибольшая потребляемая мощность, кВт 1,0
Габаритные размеры модуля, мм 250×250×110
Габаритные размеры блока управления, мм 250×150×170
Количество человек, которое одновременно и активно может работать на установке 2
Лабораторные работы
- Экспериментальное определение теплопроводности строительных и теплоизоляционных материалов
- Экспериментальное изучение метода
- сравнения в определении теплопроводности
Коплектация
- Лабораторная установка «Определение теплопроводности теплоизолирующих материалов» — 1 шт.
- Техническая документация на электронном носителе (руководство по эксплуатации, учебный видеоролик) — 1 шт.
- Гарантийный талон — 1 шт.
- Паспорт — 1 шт.
