Описание

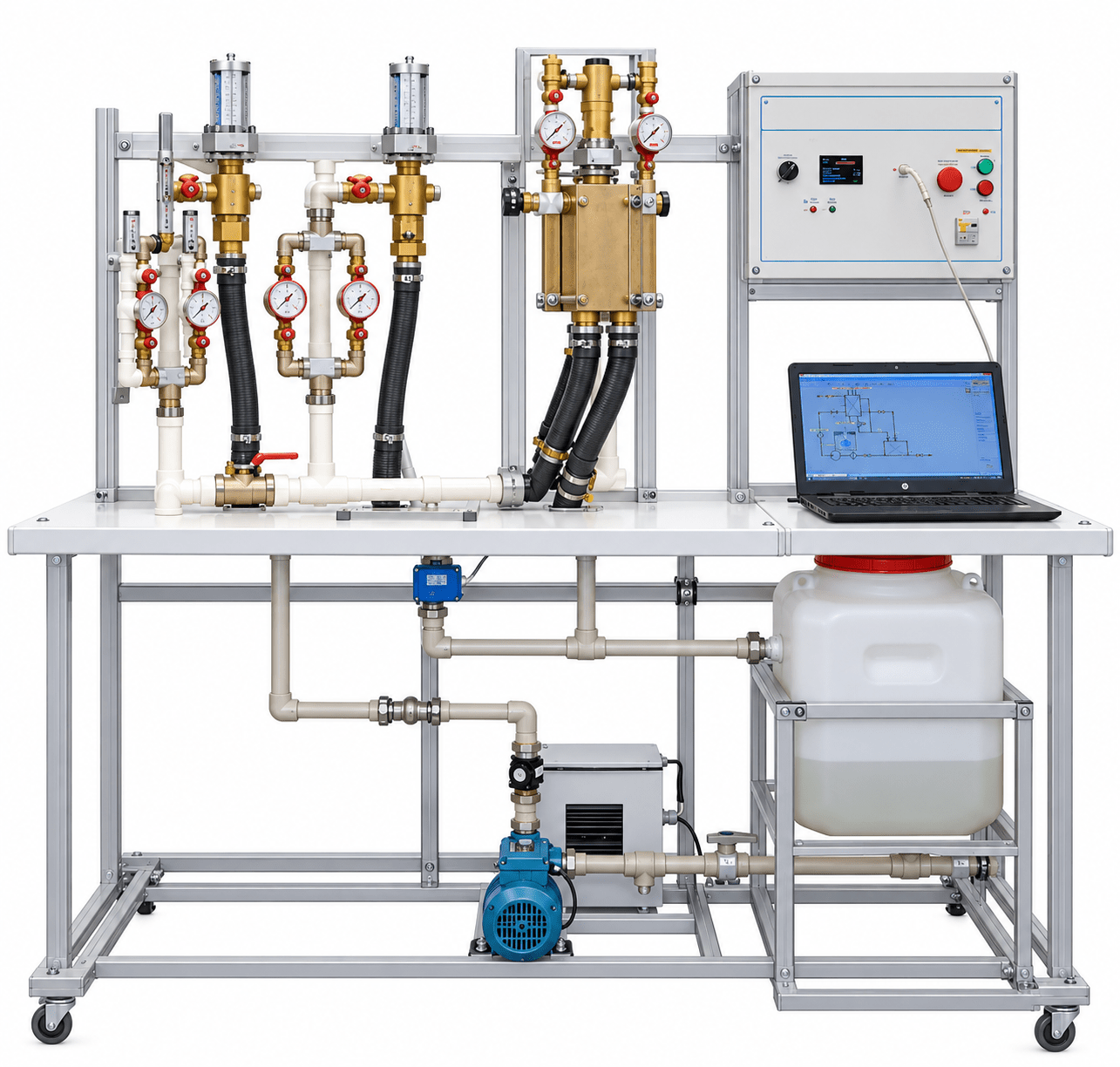

Лабораторная установка предназначена для изучения процесса преобразования энергии воды в электрическую энергию. Лабораторная установка обеспечивает проведение лабораторных работ группой из 2-3 человек. Она выполнена в виде рамной конструкции, состоящей из специализированного лабораторного стола и вертикальной стойки, из стального профиля с порошковым покрытием.
В вертикальной плоскости размещены три типа гидравлических турбин: турбина Пелтона, радиально-осевая турбина и осевая турбина, панель управления, панель индикации параметров работы с модулем создания нагрузки на генераторы. Каждая турбина нагружена электрическим генератором. Генераторы однотипные и позволяют соединять их между собой по различным схемам. Модуль создания нагрузки на генераторы предусматривает различные схемы соединения нагрузки: параллельное, последовательное и смешанное. На панели индикации параметров работы установлены цифровые табло, показывающие расход воды, поступающий в каждую турбину, напор на входе в каждую турбину, напряжение и ток генератора.
Информация с измерительных приборов передается на компьютер. Комплекс снабжен ноутбуком и программным обеспечением для выполнения лабораторных работ. Программа обработки данных и управления комплексом имеет интерфейс на русском языке и позволяет изучать способы автоматизированного анализа данных экспериментов.
Характеристики
- Потребляемая мощность, В·А: 2500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Изучение конструкции турбины Пелтона;
- Изучение конструкции радиально-осевой турбины;
- Изучение конструкции осевой турбины;
- Изучение конструкции генератора;
- Испытание системы турбина Пелтона – генератор – нагрузка;
- Исследование характеристик системы турбина Пелтона – генератор – нагрузка при работе с одним сопловым аппаратом;
- Исследование характеристик системы турбина Пелтона – генератор – нагрузка при работе с двумя сопловыми аппаратами;
- Исследование характеристик системы радиально-осевая турбина – генератор – нагрузка;
- Исследование характеристик системы осевая турбина – генератор – нагрузка;
- Изучение способов включения генераторов для повышения мощности на выходе: параллельное соединение двух генераторов;
- Изучение способов включения генераторов для повышения мощности на выходе: последовательное соединение двух генераторов.
Коплектация
1. Лабораторная установка «Гидроэнергетика – система турбина-генератор» –1шт.
2. Ноутбук с предустановленным программным обеспечением –1шт,
3. Комплект кабелей и аксессуаров –1комплект
4. USBнакопитель с программным обеспечением, учебным видеороликоми методическими указаниями –1шт,
5. Гарантийный талон –1шт,
6. Паспорт –1шт.
