Описание
Лабораторный установка для изучения процесса конденсации предназначен для проведения лабораторных и практических работ по изучению процесса конденсации на одиночных горизонтальных трубах (гладкой и оребренной).
Выполнение лабораторных и практических работ способствует лучшему усвоению теоретического курса, приобретению практических основ.

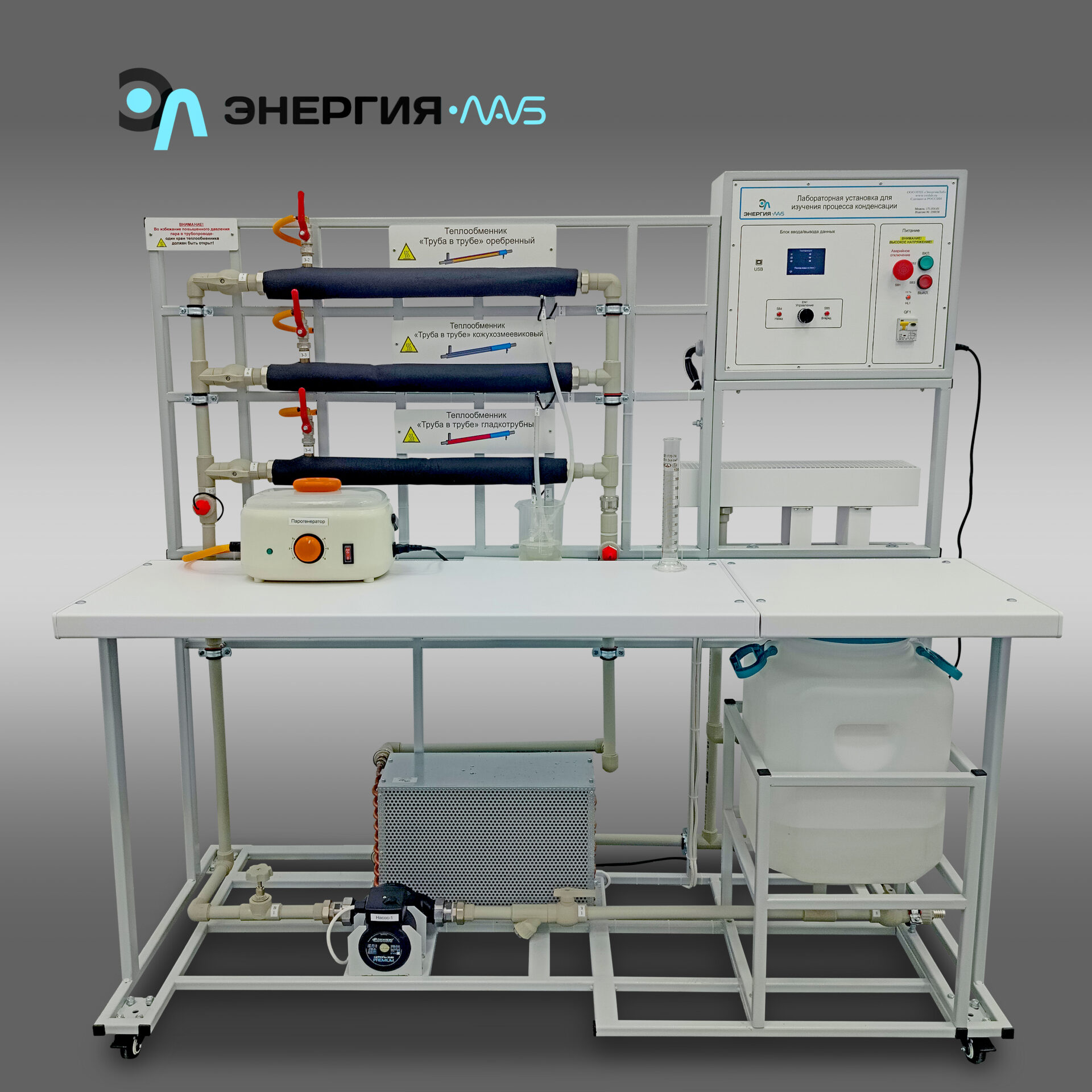

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, гидравлическая система.

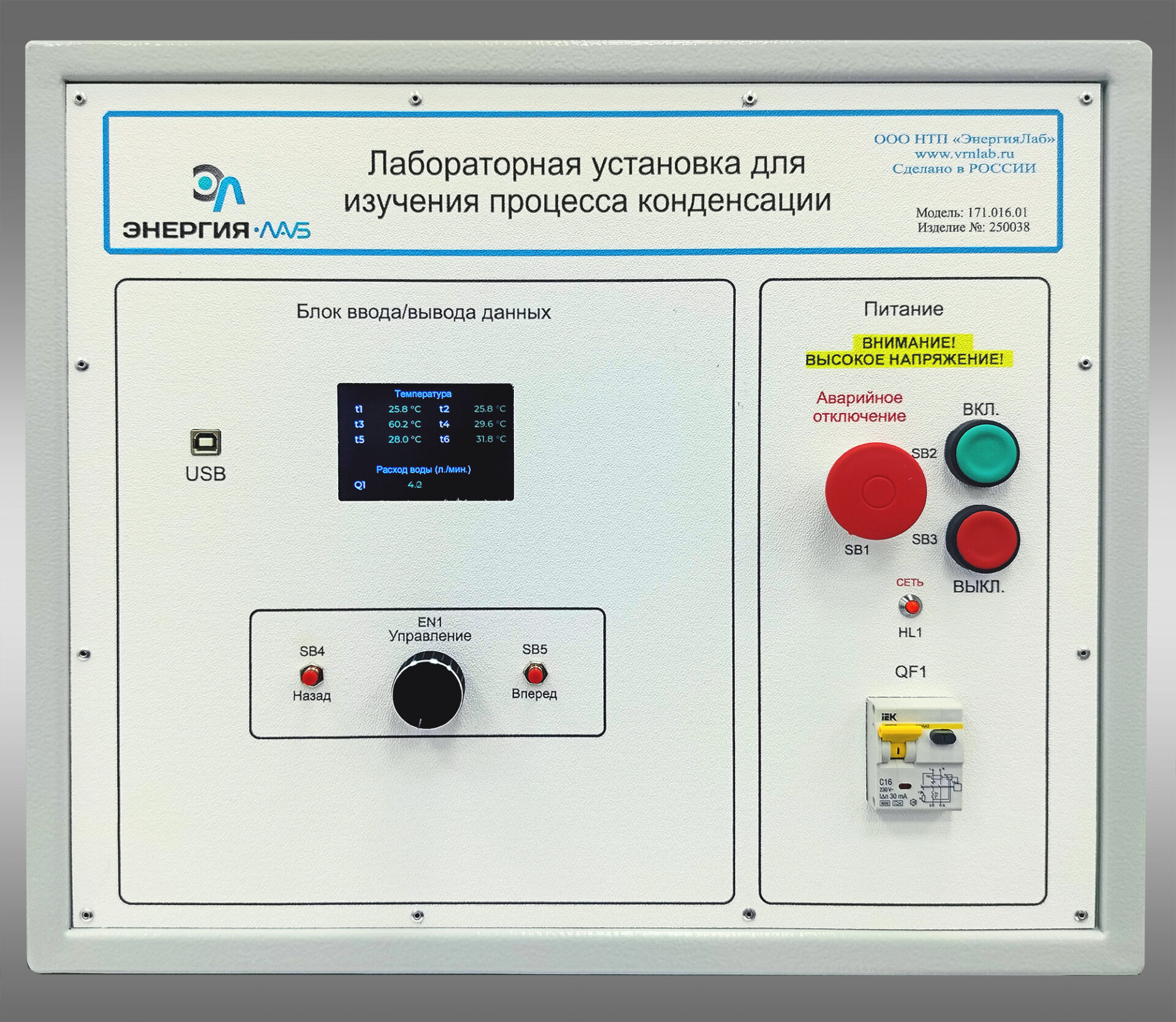

Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета. Лицевая панель выполнена из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта.
Вся гидравлическая система выполнена из полипропиленового трубопровода.
В состав гидравлической системы входят следующие устройства:
- Парогенератор
- Теплообменный аппарат, конденсатор типа «труба в трубе» гладкотрубный
- Теплообменный аппарат, конденсатор типа «труба в трубе» оребренный
- Конвектор
- Датчик температуры
- Накопительный бак для холодной воды
- Запорная арматура
- Насос циркуляционный
Характеристики
Электропитание от сети переменного тока: напряжение, — 220 В, частота, 50 Гц
Наибольшая потребляемая мощность, 3,5 кВт
Лабораторные работы
- Изучение процесса конденсации на одиночной гладкой горизонтальной трубе
- Определение коэффициента теплоотдачи при конденсации водяного пара на гладкой горизонтальной одиночной трубе
- Изучение процесса конденсации на одиночной оребренной горизонтальной трубе
- Определение коэффициента теплоотдачи при конденсации водяного пара на оребренной горизонтальной одиночной трубе
- Определение коэффициента теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе»
- Сравнение коэффициентов теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе» с гладкой и оребренной поверхностью
- Изучение процесса конденсации на пучке гладких горизонтальных труб
Коплектация
- Лабораторная установка по изучению процессов конденсации — 1 шт.
- Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1 шт.
- Гарантийный талон
- Паспорт
