Описание
Комплект учебно-лабораторного оборудования «Автоматизация технологических процессов и производств на основе приборов ОВЕН» (далее стенд) предназначен для проведения лабораторно-практических занятий, направленных на изучение принципов и методов построения систем автоматизации технологических процессов и производств на базе приборов ОВЕН.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по дисциплинам «Теория автоматического регулирования» и «Основы программирования».

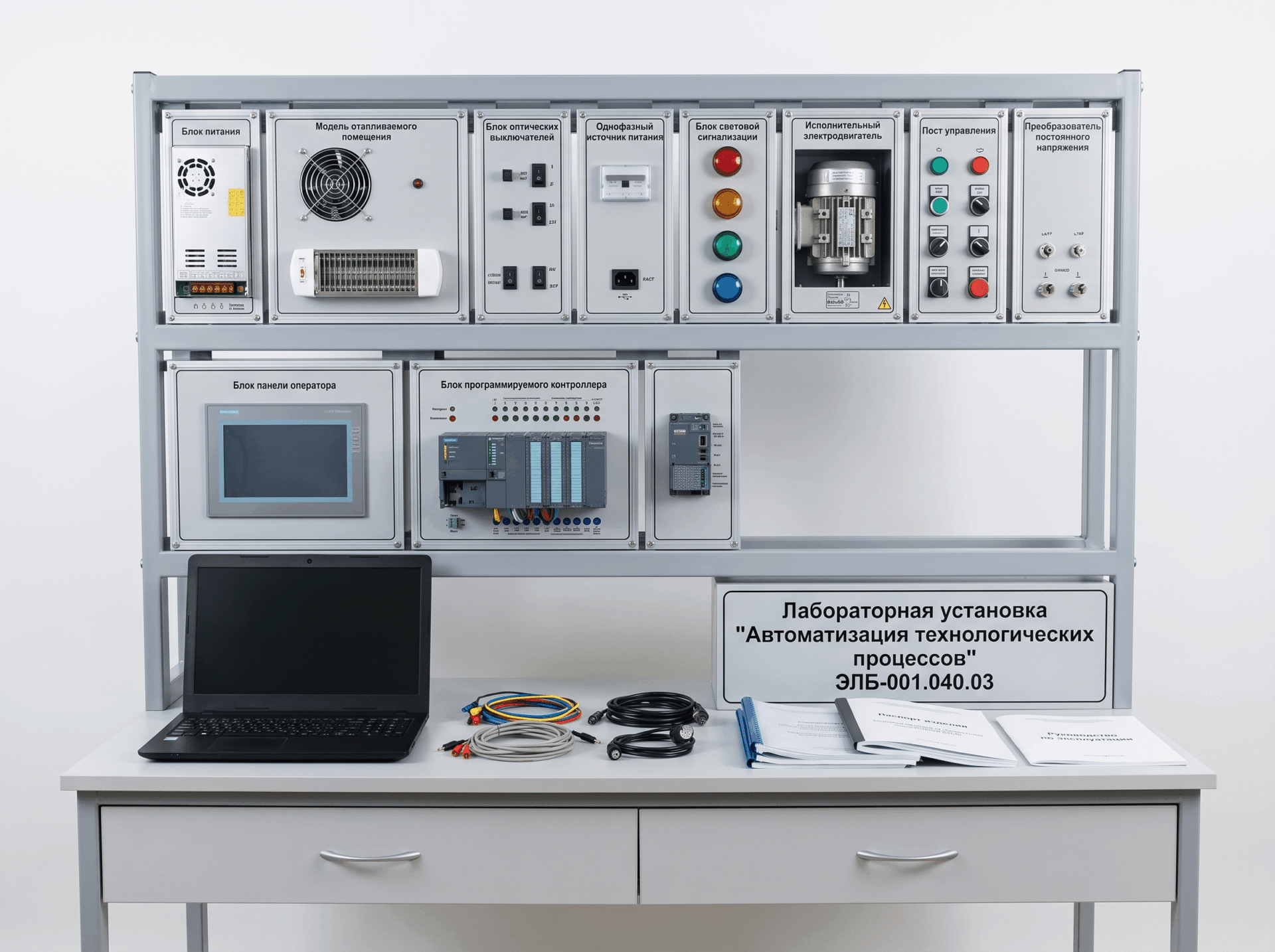

Стенд выполнен в модульном настольном исполнении. Модули стенда устанавливаются в однорядную двухуровневую настольную раму, размещенную на универсальном лабораторном столе разборной конструкции. Модули могут свободно извлекаться из рамы без применения каких-либо инструментов.
Характеристики
- Потребляемая мощность, В·А: 200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Среда программирования CoDeSys.
- Объявление переменных для выходов и выходов. Операция присваивания дискретных значений.
- Стандартные операторы CoDeSys.
- Управление светофором.
- Автоматическая система П (ПД, ПИ, ПИД)-регулирования.
- Программный генератор периодических импульсов.
- Управление освещением в комнате.
- Подсчет деталей на четырех конвейерах.
- Автоматическая система управления исполнительным электродвигателем.
- Примеры разработки автоматических систем управления на основе программируемого контроллера и панели оператора ОВЕН. Настройка связи ПЛК с панелью оператора.
- Автоматическая система импульсного регулирования температуры воздуха в помещении.
- Пример разработки автоматических систем управления на основе программируемого контроллера и панели оператора ОВЕН. Настройка связи программируемого логического контроллера с панелью оператора в автоматической системе импульсного регулирования температуры воздуха в помещении.
- Примеры разработки автоматических систем управления на основе программируемого контроллера и панели оператора ОВЕН. Настройка связи ПЛК с панелью оператора в автоматической системе управления светофором.
Коплектация
1. Лабораторный стенд «Автоматизация технологических процессов «.
2. Ноутбук.
3. Программное обеспечение (на электронном носителе).
4. Комплект соединительных проводов и кабелей.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические рекомендации по проведению лабораторных работ.
