Описание
Комплект учебно-лабораторного оборудования предназначен для проведения лабораторно-практических занятий при изучении раздела физики «Электричество. Магнитные поля» с целью экспериментального определения силы, действующей на проводник с током в магнитном поле.

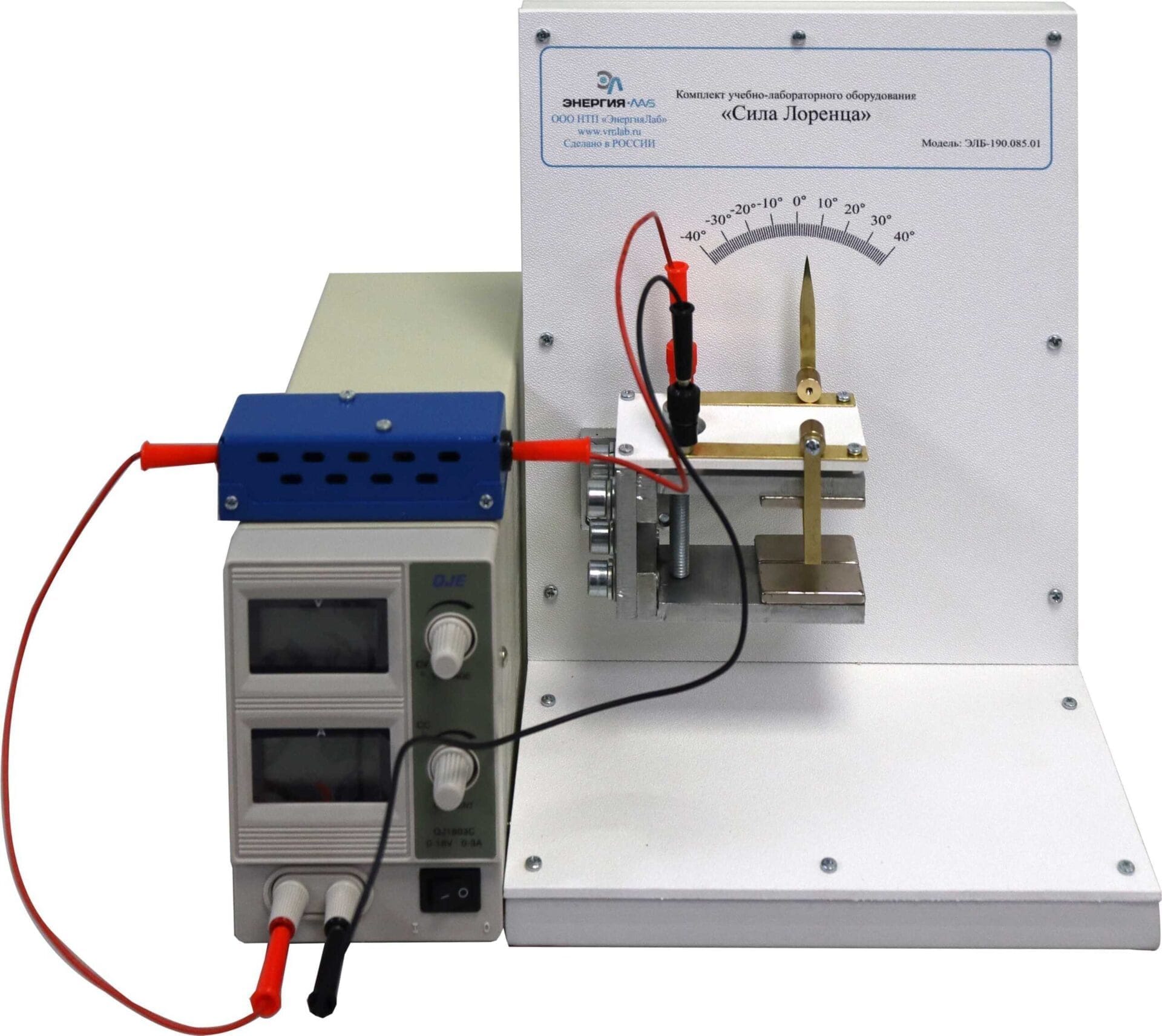

Лабораторный стенд выполнен в настольном исполнении и конструктивно представляет собой размещенную на основании вертикальную стойку, на которой закреплены параллельно магниты, создающие постоянное магнитное поле, и транспортир.
В поле, создаваемом магнитами, на проводниках подвешивается в горизонтальном положении проводник с током. В качестве такого проводника используется латунная пластина.
При замыкании электрической цепи ток, протекающий в проводнике, отклоняет от вертикального положения висящие провода. При измерении угла отклонения с помощью, имеющейся на вертикальной стойке шкалы, определяется сила Лоренца.
В состав лабораторного стенда входят:
- Основание;
- Вертикальная стойка;
- Постоянные магниты –неодимовые;
- Указатель;
- Латунная пластина с проводниками;
- Модуль питания;
- Балластный керамический резистор с сопротивлением 25 Ом и мощностью 25 Вт
- Силовой кабель, соединительные провода.
В комплект поставки, кроме лабораторного стенда входят паспорт оборудования, руководство по эксплуатации, методические указания по выполнению лабораторных работ
