Описание

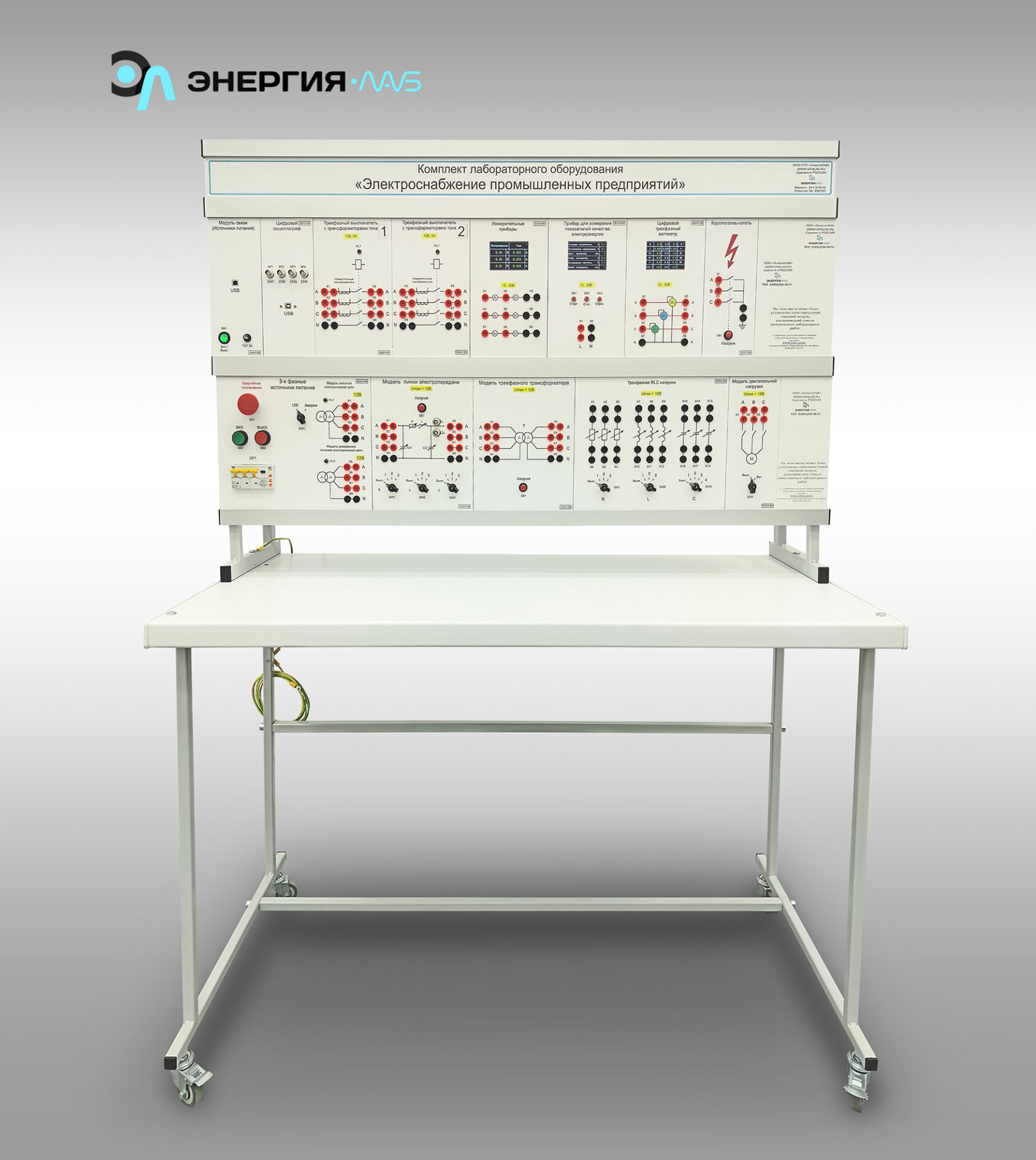

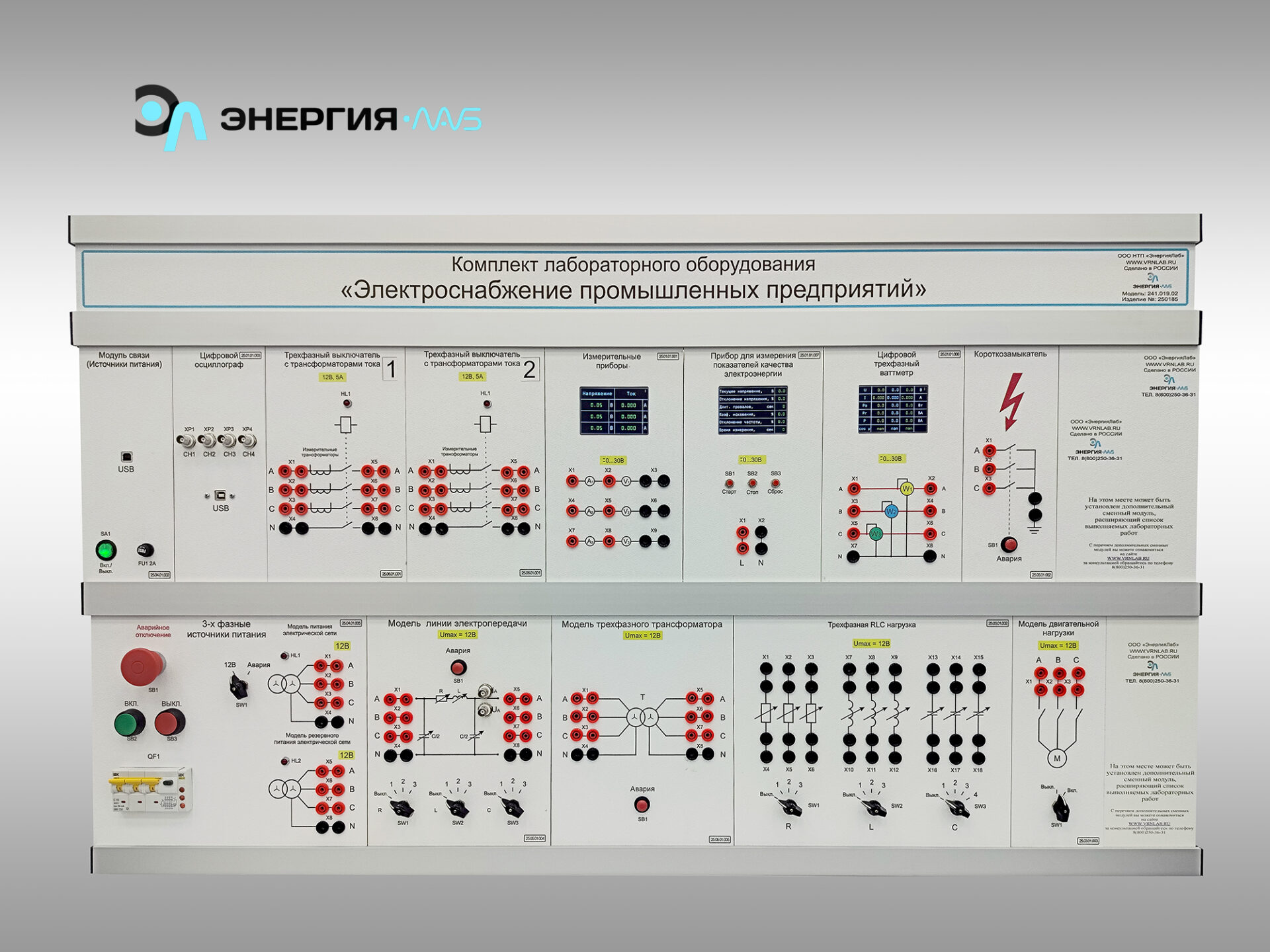

Комплект лабораторного оборудования «Электроснабжение промышленных предприятий» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Предназначен для изучения схем и режимов работы распределительных устройств в линиях электропередачи.
Характеристики
Потребляемая мощность, В·А 300
Электропитание: от однофазной сети переменного тока, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 2
Лабораторные работы
Электрические измерения
- Измерение переменного тока и напряжения при непосредственном включении в цепь питания электрической нагрузки.
- Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра.
- Измерение активной, реактивной мощности, коэффициента мощности с помощью непосредственно включенных ваттметра, вольтметра и амперметра.
Установившиеся режимы работы электрооборудования
- Исследование режимов работы электрооборудования при симметричной нагрузке.
- Исследование режимов работы электрооборудования при несимметричной нагрузке.
- Исследование процессов при прямом пуске двигательной нагрузки.
- Исследование влияния нагрузки на потери электрической энергии в системе электроснабжения.
- Исследование влияния характера нагрузки на режим работы электрооборудования.
- Исследование режима компенсации реактивной мощности с помощью конденсаторной батареи.
- Исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования.
- Исследование влияния длины линии электропередачи на величину потерь электрической энергии в распределительной сети.
Переходные процессы
- Электромагнитные переходные процессы при симметричных коротких замыканиях в системе электроснабжения.
- Электромагнитные переходные процессы при несимметричных коротких замыканиях в системе электроснабжения.
- Исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения. Технические характеристики стенда – в табличной форме
Коплектация
- Комплект лабораторного оборудования «Электроснабжение промышленных предприятий» — 1 к-т;
- Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) – 1 шт;
- Гарантийный талон — 1 шт;
- Паспорт – 1 шт;
