Описание
Предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

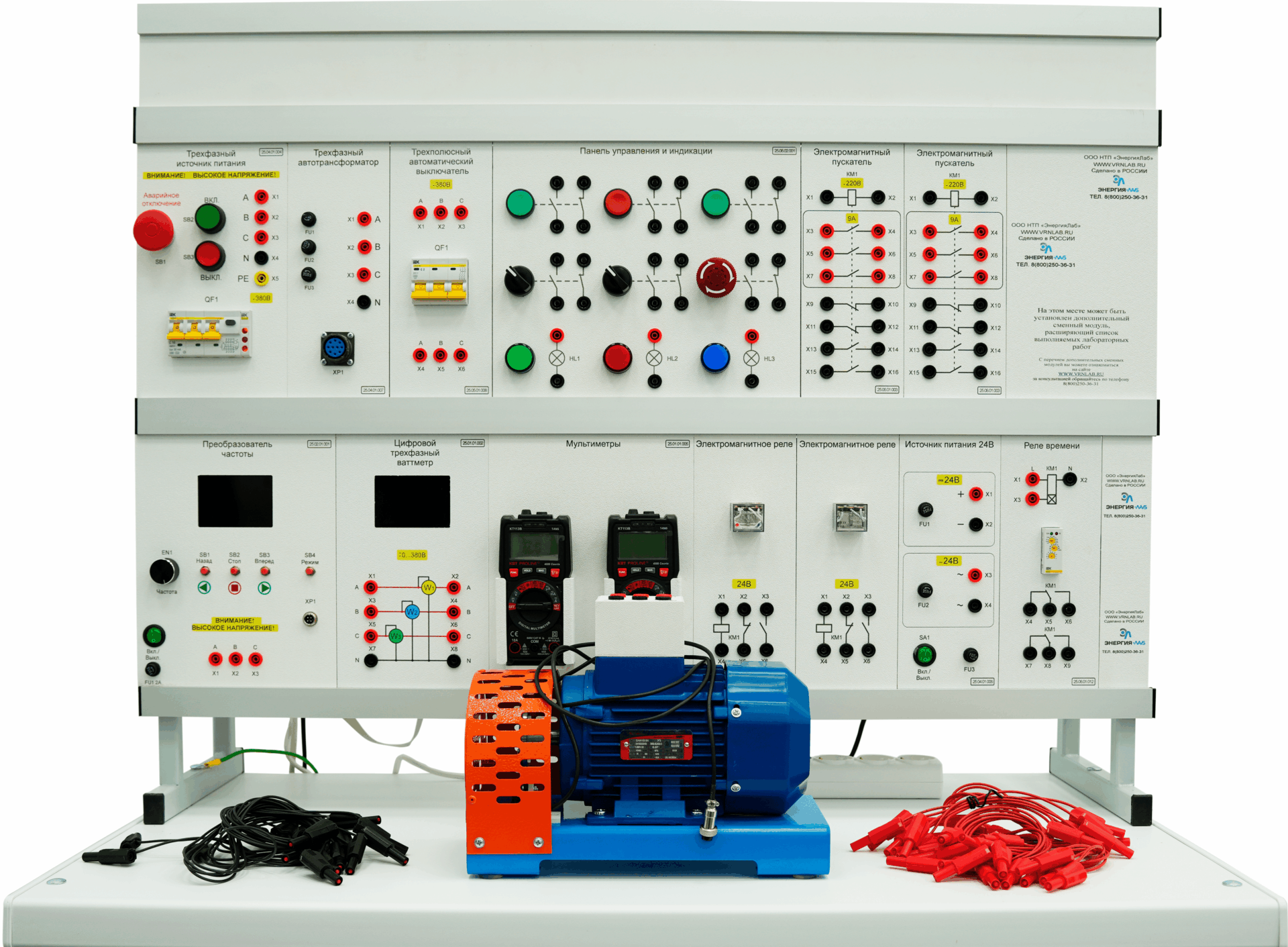

Выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
Лабораторные работы
- Трехфазные асинхронные двигатели
- Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Снятие характеристик холостого ходаI0=f(U),Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Электропривод переменного тока.
- Электропривод разомкнутой системы «Преобразователь частоты:
- асинхронный двигатель с короткозамкнутым ротором».
- Электропривод замкнутой системы «Преобразователь частоты:
- асинхронный двигатель с короткозамкнутым ротором».
- Системы управления электроприводами.
- Исследование преобразователя частоты.
- Релейно-контакторные схемы управления двигателей переменного тока
- Схема управления прямого пуска трехфазного асинхронного двигателя с короткозамкнутым ротором с применением кнопочного поста управления.
- Схема управления прямого пуска трехфазного асинхронного двигателя с короткозамкнутым ротором с применением кнопочного поста управления и световой индикации.
- Схема управления прямого пуска и реверса трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Релейно-контакторные схемы управления
- Схема управления световой индикацией с применением электромагнитного реле.
- Схема управления световой индикацией с применением электромагнитного реле и реле времени.
Коплектация
1. Комплект лабораторного оборудования «Электропривод и автоматика»- 1к-т;
2. Техническая документация на электронном носителе (методические материалы,руководство по эксплуатации, учебный видеоролик) –1шт;
3. Гарантийный талон — 1шт;
4. Паспорт–1шт;
