Описание

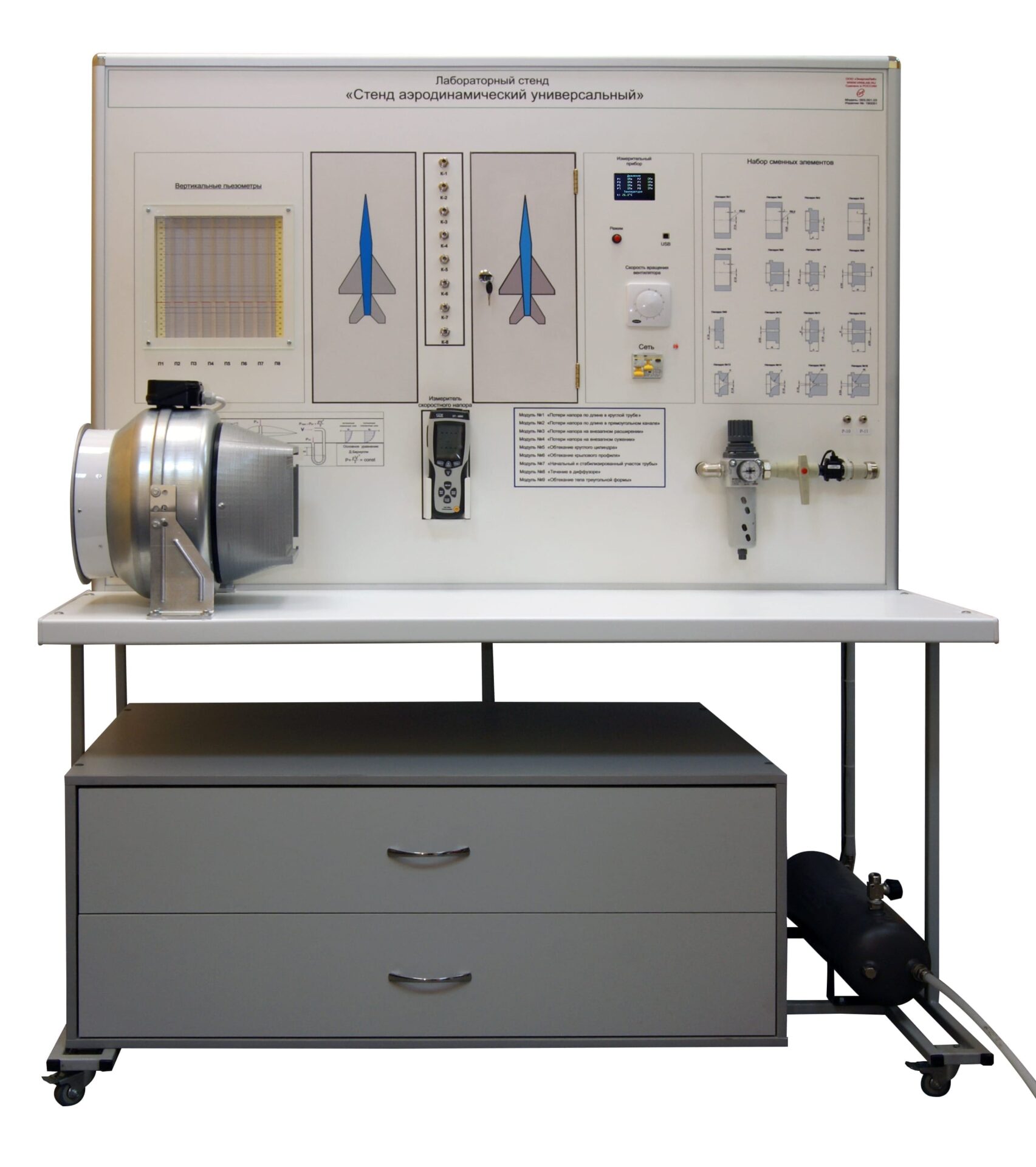

Стенд аэродинамический универсальный предназначен для исследования пространственного течения воздуха; структуры течений и характер возникающих в потоках аэродинамических явлений; изучать методы и средства измерения основных аэродинамических параметров, измерять их и устанавливать между ними зависимость.
Принцип действия стенда основан на изменении структуры воздушного потока, проходящего через модули различной конфигурации и определения аэродинамических параметров расчетным и опытным путем.
Комплект представляет собой аэродинамическую систему, позволяющую осуществлять измерение расхода и давления воздуха:
1. Комплект лабораторного оборудования состоит из сменных модулей.
2. Рамная конструкция выполнена в виде стола на колесах с местом для размещения сменных блоков.
3. Исполнение стенда ручное вывод данных осуществляется на цветной LCDTFT дисплей диагональю 3,5 дюйма разрешением 320×480 пикселей на лицевой панели блока управления.
4. Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Стенд аэродинамический универсальный предназначен для исследования пространственного течения воздуха; структуры течений и характер возникающих в потоках аэродинамических явлений; позволяет изучать методы и средства измерения основных аэродинамических параметров, измерять их и устанавливать между ними зависимость.
Характеристики
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Изучение потери напора по длине в круглой трубе.
- Изучение потери напора по длине в прямоугольном канале;
- Изучение потери напора на внезапном расширении;
- Изучение потери напора на внезапном сужении;
- Исследование обтекание кругового цилиндра воздушным потоком;
- Исследование обтекание крылового профиля воздушным потоком;
- Исследование прохождения воздушного потока через начальный и стабилизированный участок трубы;
- Исследование прохождения воздушного потока через диффузор;
- Изучение обтекания тела треугольной формы.
Коплектация
Стенд аэродинамический универсальный в сборе –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Ноутбук — 1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
