Описание
Лабораторная установка предназначена для исследования плоскопараллельного движения твердого тела, определения скорости точек при плоском движении тела.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

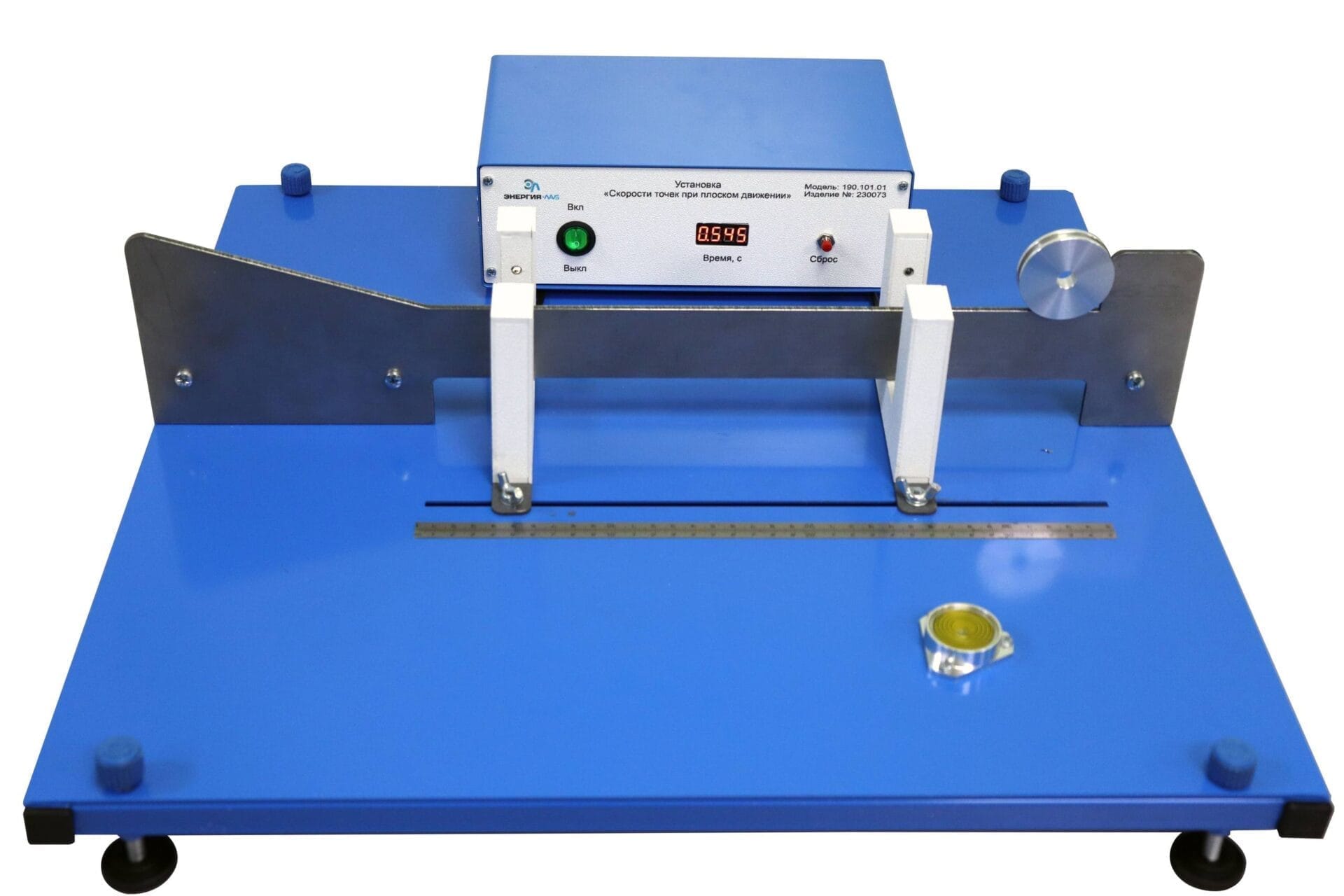

Лабораторная установка собрана на основании, изготовленном из металла покрытого порошковой краской. Основание установлено на ножки изменяемой длины для регулировки положения по уровню.
На основании установлена направляющая, с одной стороны имеющая участок с уклоном для создания скорости исследуемого тела, прямолинейный участок для плоскопараллельного движения тела, упор для останова исследуемого тела.
На прямолинейном участке установлены два оптических датчика в обоймах для определения времени движения тела по прямолинейному участку. Оптические датчики могут устанавливаться и фиксироваться в произвольных местах. Расстояние между датчиками измеряется по линейке, установленной на основании. Оптические датчики подключаются к блоку управления с помощью специальных разъемов.
В качестве исследуемого образца используется диск.
Для фиксации динамичных параметров используются электронный секундомер, размещенный в блоке управления.
Блок управления изготовлен из металла, покрытого порошковой краской с панелями из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок управления включает в себя:
- Семисегментный индикатор – для вывода показаний секундомера.
- Кнопка «Сброс» — для обнуления показаний секундомера.
- Выключатель «Вкл/Выкл» — для включения/выключения электропитания.
- Разъемы «Фотодатчик 1», «Фотодатчик 2» для подключения оптических датчиков.
- Разъем «Сеть» для подключения выносного блока питания 12В.
Лабораторные работы
- Определение скорости точек диска
