Описание
исполнение стендовое, модульное
Комплект лабораторного оборудования «Настройка ПИД-регулятора» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

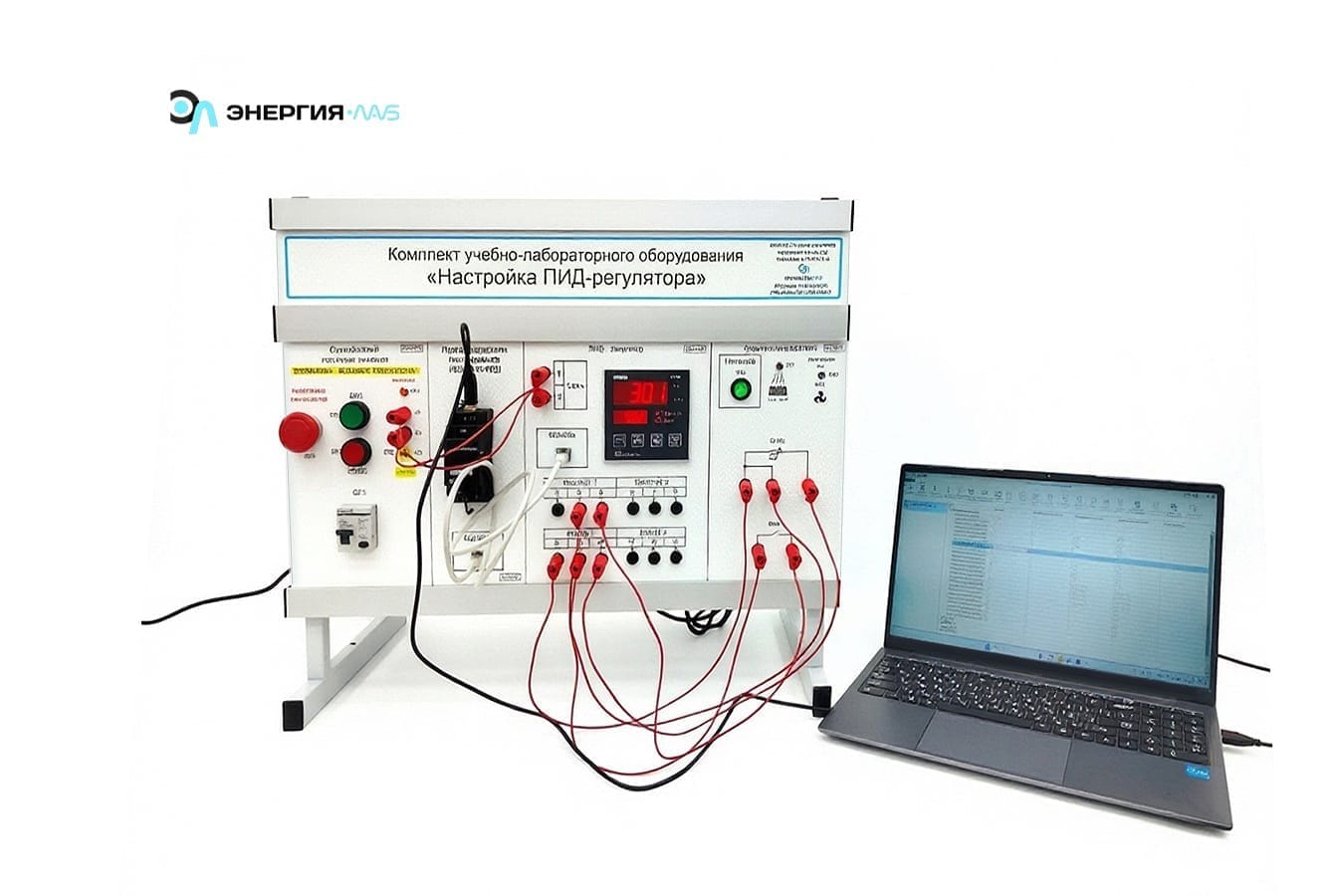

Комплект лабораторного оборудования «Настройка ПИД-регулятора» выполнен в стендовом исполнении: стойка с установленными модулями установлена на собственном лабораторном столе.
Характеристики
Потребляемая мощность В·А 300
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220
частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры, мм
длина (по фронту) 800
ширина (ортогонально фронту) 300
высота 1315
Количество человек, которое одновременно и активно может работать на комплекте 2
Лабораторные работы
- Регистрация переходной функции объекта управления.
- Определение прямых показателей качества процесса регулирования во временной области.
- Настройка ПИД-регулятора по частотному методу (методы Циглера-Никольса (Ziegler-Nichols) и Tyreus-Luyben (TLC)).
- Настройка ПИД-регулятора по методу отклика на единичное ступенчатое воздействие (методы Циглера-Никольса (Ziegler-Nichols), Chien-Hrones-Reswick (CHR) и Коэна-Куна).
- Ручная подстройка ПИД-регулятора.
- Автоматическая настройка ПИД-регулятора.
Коплектация
- Стойка для установки модулей
- Лабораторный стол
- Комплект модулей
- Модуль «Однофазный источник питания» — 1 шт
- Модуль «ПИД-регулятор» — 1 шт
- Модуль «Преобразователь интерфейсов» — 1 шт
- Модуль «Электронагреватель» — 1 шт
- Ноутбук
- Набор аксессуаров и документов
- Комплект соединительных проводов и сетевых шнуров
- Паспорт
- Мультимедийная методика
- Флэш-накопитель с технической документацией
- Техническое описание оборудование
- Руководство по выполнению базовых экспериментов
