Описание

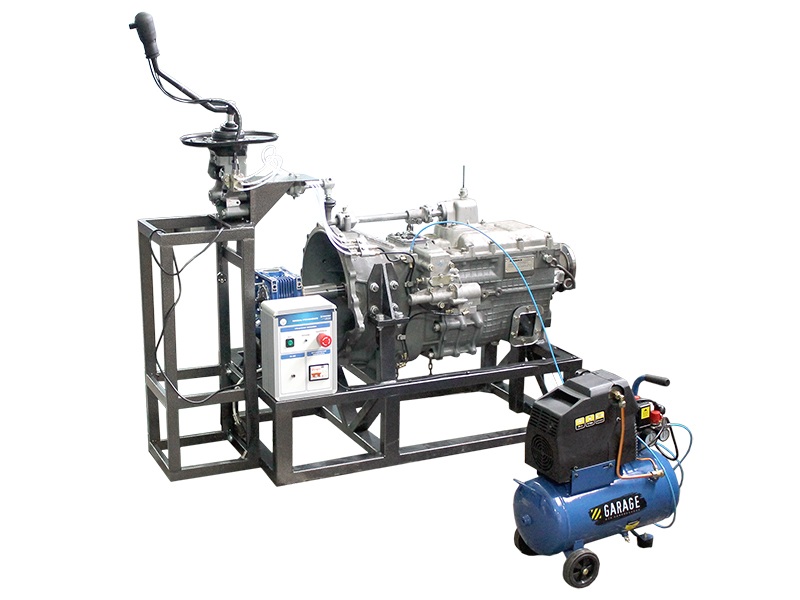

Стенд тренажер состоит из основы, представляющую собой сварную конструкцию из металлического профиля, покрытую порошковой краской, закрепленной на раме механической коробки передач заднеприводного грузового автомобиля с электромеханическим приводом и панелью управления. Коробка передач грузового автомобиля оснащена электромеханическим приводом подвижных частей посредством червячного мотор-редуктора, установленного на первичном валу. В передней части стенда размещен пульт управления, в котором установлена микропроцессорная система с ЖК экраном, где все сигналы от датчиков на КПП обрабатываются и выводятся на экран. А так же на панели пульта размещены органы управления электропривода коробки передач. В состав стенда входит компрессор для подачи сжатого воздуха.
Стенд тренажер «Коробка передач грузового автомобиля» предназначен для проведения теоретических, практических и лабораторных занятий по изучению конструкции и принципа действия механической коробки передач грузового автомобиля, для закрепления навыков обучающегося персонала по техническому обслуживанию, текущему ремонту при изучении курса «Устройство грузового автомобиля».
Характеристики
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
Лабораторные работы
- Общие сведения о коробке передач.
- Слив и заправка трансмиссионной жидкости в КП.
- Проверка уровня и состояния трансмиссионной жидкости.
- Порядок разборки КП.
- Сборка КП.
Коплектация
1. Стенд тренажер «Коробка передач грузового автомобиля» – (1 шт.);
2. Паспорт – (1 шт.);
3. Компрессор – (1 шт.);
4. Сетевой кабель – (1 шт.);
5. Трубка пластиковая d = 6 мм (3 м) – (1 шт.);
