Описание
Лабораторный стенд «Термодинамические циклы поршневых машин» обеспечивает проведение лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, по изучению конструкции и принципа работы поршневого компрессора, а так же термодинамические процессы в поршневых машинах.
Состав стенда.
Рамное основание, выполненное из металлического профиля, покрашенного порошковой краской.
Основание имеет поворотные колесные опоры с тормозами.
На рамном основании смонтирован блок управления стендом.
Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета.
Лицевая панель выполнена из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

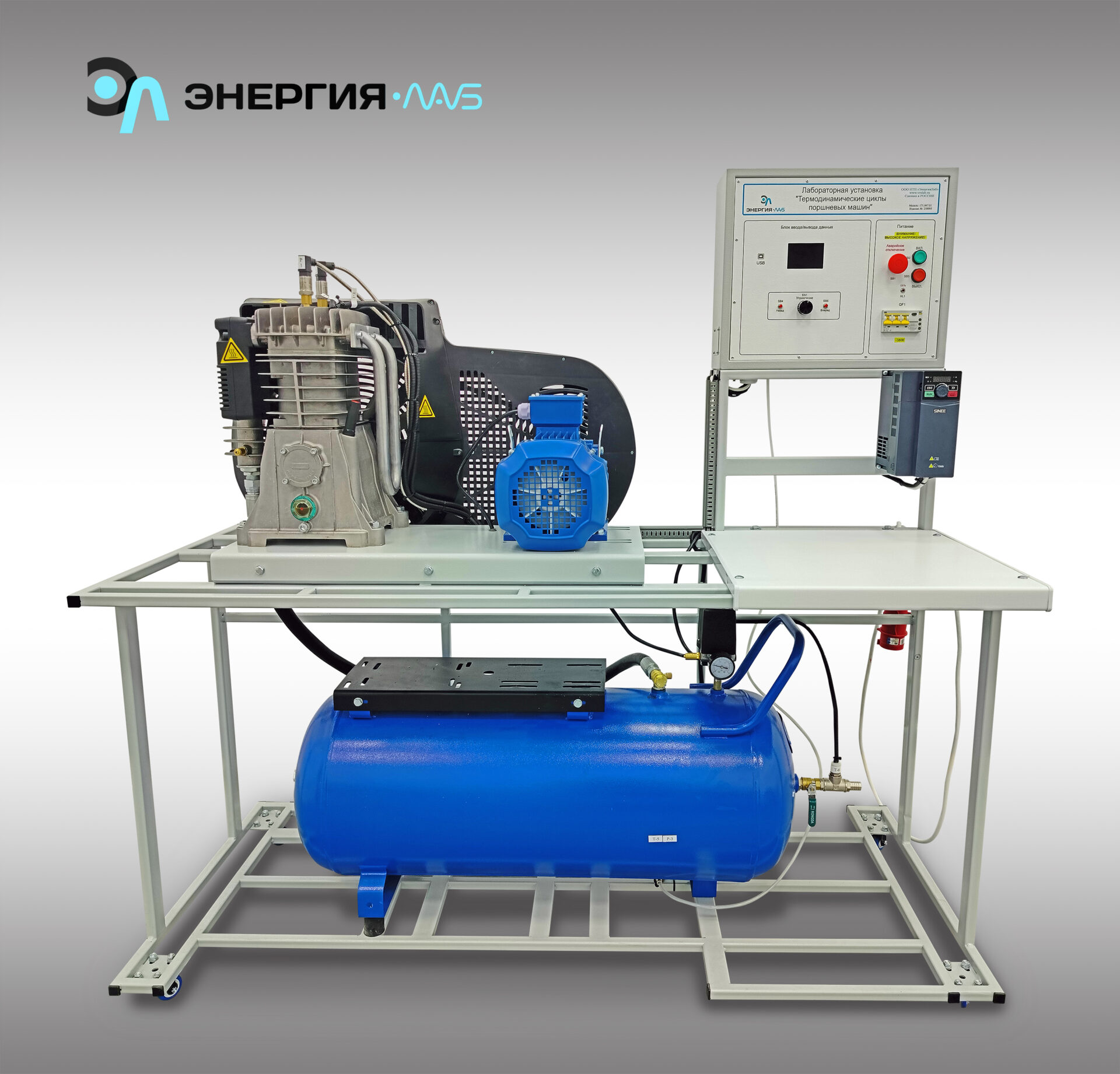

На столешнице рамы смонтирован двухступенчатый поршневой компрессор, двигатель на антивибрационных ножках, частотный преобразователь. В нижней части стенда, размещен ресивер. Такое размещение позволяет изучить конструкцию компрессора, а также его принцип работы.
Так же на стенде установлены все необходимые датчики (температуры и давления) для проведения лабораторных работ.
Для обработки данных поступающих с датчиков и управления приводом компрессора, а так же для связи с компьютером, стенд оснащен микропроцессорной системой.
В состав лабораторного стенда входят следующие устройства:
- Установка компрессорная.
- Датчик температуры.
- Датчик давления.
Лабораторная установка имеет возможность подключения к компьютеру для передачи данных измерений. Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.
Характеристики
Электропитание от сети переменного тока: напряжение, В 380, частота, Гц 50
Наибольшая потребляемая мощность, кВт 4,0
Лабораторные работы
- Изучение конструкции и принципа работы поршневого компрессора.
- Индикаторная диаграмма процесса сжатия воздуха в компрессоре при одноступенчатом сжатии.
- Индикаторная диаграмма процесса сжатия воздуха в компрессоре при двухступенчатом сжатии с промежуточным охлаждением.
- Определение показателя политропы при различных процессах.
- Определение количества отводимого тепла при промежуточном охлаждении воздуха между ступенями.
- Охлаждение воздуха при адиабатическом истечении из ресивера.
Коплектация
- Лабораторная установка «Термодинамические циклы поршневых машин» в сборе – 1 шт.
- Учебный видеоролик, методические указания и программное обеспечение на электронном носителе – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Гарантийный талон – 1 шт.
- Паспорт – 1 шт.
- Комплект проводов – 1 шт.
