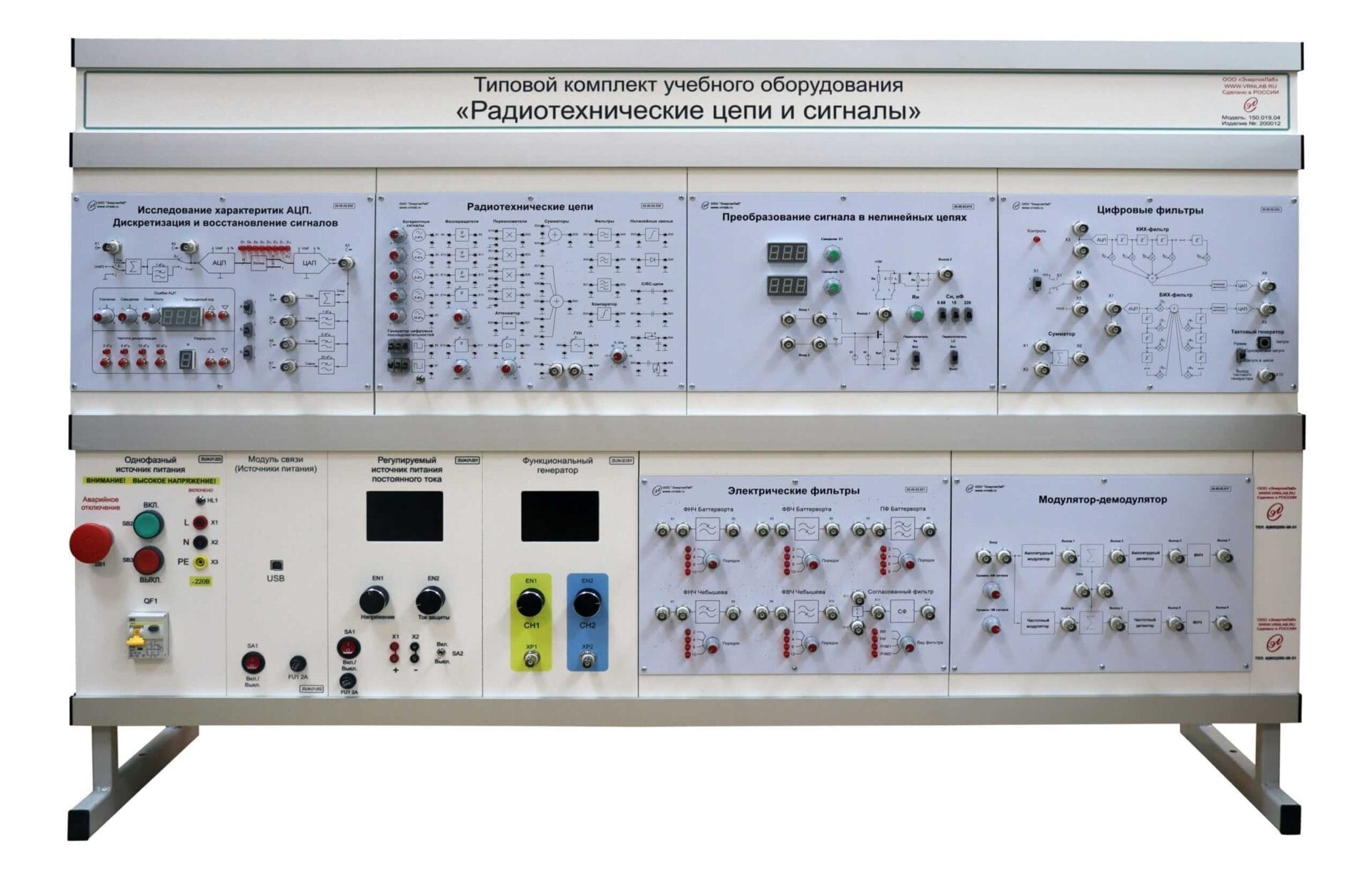

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы»

Описание

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» выполнен в настольном исполнении: стойка с модулями установленная на лабораторном столе заказчика.

Характеристики

Потребляемая мощность, В·А 100
Электропитание: от однофазной сети переменного тока с защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80 (диапазонное значение)
Габаритные размеры, мм
длина (по фронту) 1200
ширина (ортогонально фронту) 300
высота 800
Масса, кг 30
Количество человек, которое одновременно и активно может работать на комплекте 2

Лабораторные работы

1. Исследование спектрального состава гармонических и импульсных сигналов;
2. Исследование процессов дискретизации и восстановления непрерывных сигналов;
3. Исследование амплитудного модулятора;
4. Исследование частотного модулятора;
5. Исследование помехоустойчивости систем связи с амплитудной и частотной модуляцией;
6. Исследование преобразования формы и спектра сигналов нелинейными цепями;
7. Исследование работы смесителя на двухзатворном полевом транзисторе и амплитудного детектора;
8. Исследование линейных избирательных цепей;
9. Исследование нелинейных цепей;
10. Исследование ФНЧ различных порядков;
11. Исследование ФНЧ различных типов;
12. Исследование принципов дискретизации (теорема Котельникова);
13. Исследование зависимости нелинейных искажений восстановленного сигнала в зависимости от разрядности АЦП;
14. Исследование влияния искажений выходного сигнала в зависимости от вида типовых ошибок преобразования.

Коплектация

1. Стойка для установки модулей
2. Осциллограф
3. Комплект соединительных проводов и сетевых шнуров
4. Паспорт
5. Мультимедийная методика
6. Программный комплекс ELAB
7. Техническое описание оборудования
8. Краткие теоретические сведения
9. Руководство по выполнению базовых экспериментов
10. Комплект модулей
    1. Модуль «Однофазный источник питания» — 1 шт
    2. Модуль «Функциональный генератор» — 1 шт
    3. Модуль «Регулируемый источник питания постоянного тока» — 1 шт
    4. Модуль «Модуль связи (Источники питания)» — 1 шт
    5. Модуль «Радиотехнические цепи» — 1 шт
    6. Модуль «Модулятор-демодулятор» — 1 шт
    7. Модуль «Электрические фильтры» — 1 шт
    8. Модуль «Исследование характеристик АЦП. Дискретизация и восстановление сигналов» — 1 шт
    9. Модуль «Исследование цифровых фильтров с КИХ и БИХ» — 1 шт
