Описание
Учебно-лабораторный стенд поставляется с ноутбуком
Назначение:
Комплект учебно-лабораторного оборудования «Автоматизированный тепловой пункт» предназначен для проведения лабораторных работ в высших и средних учебных заведениях по направлению «Теплотехника». Оборудование является исключительно учебным и служит для глубокого освоения студентами теоретических основ и приобретения практических навыков в области работы современных тепловых пунктов. С его помощью обучающиеся осваивают принципы измерения, управления и анализа процессов в системах теплоснабжения, получая опыт работы с реальным инженерным оборудованием, измерительными приборами и системами автоматизации.
Описание:

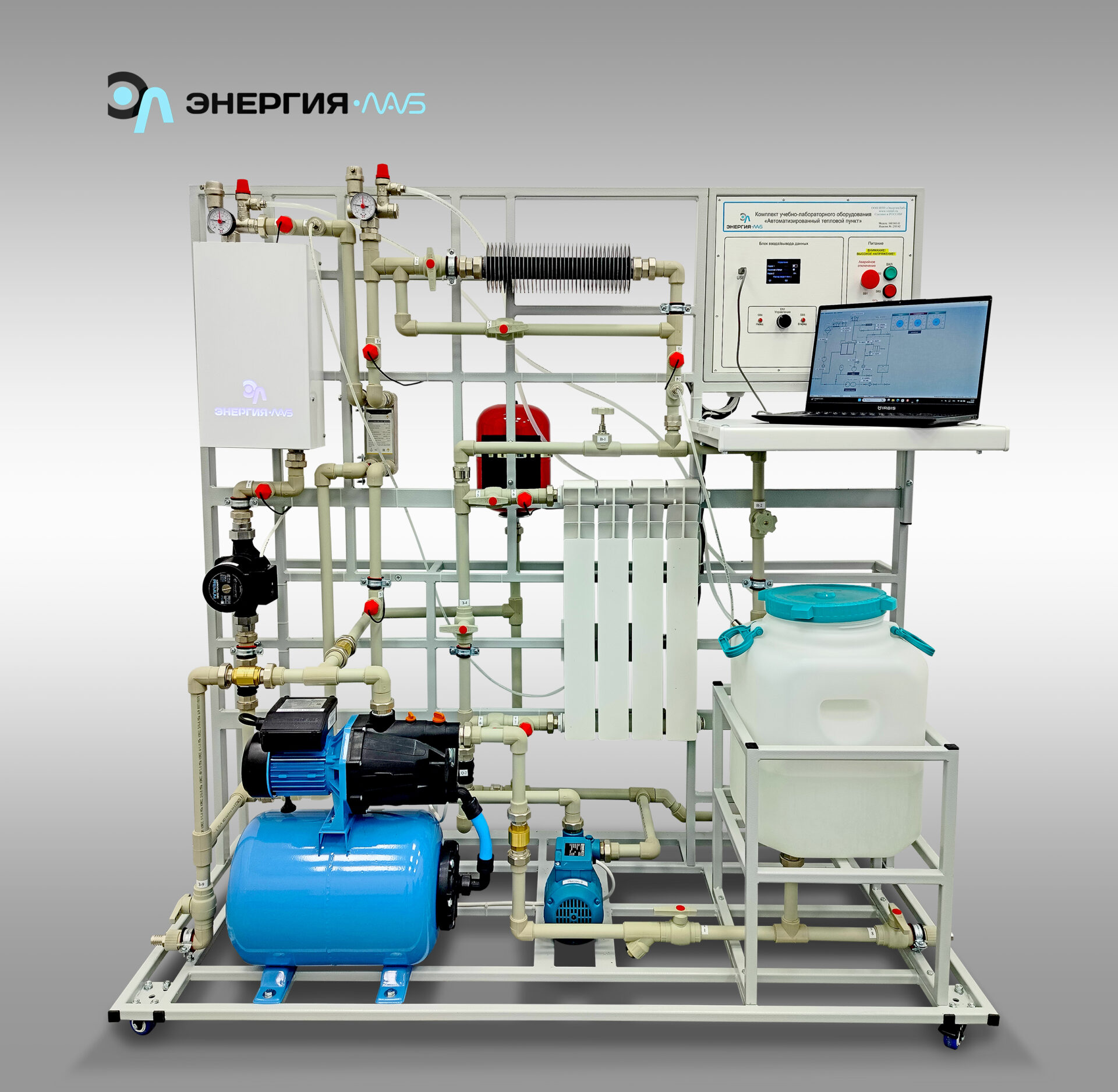

Учебный стенд представляет собой полнофункциональную модель автоматизированного теплового пункта, смонтированную на мобильной раме. Он включает в себя гидравлический контур из полипропиленовых трубопроводов, блок управления с интуитивно понятной лицевой панелью, а также все ключевые элементы реальной системы: электрический котел-водонагреватель, насосные станции для циркуляции теплоносителя, пластинчатый теплообменник, биметаллический радиатор, гидроаккумулятор, технологический бак и систему датчиков (расхода, температуры, давления).
Стенд имитирует полный цикл работы теплового пункта — от генерации тепла в котле и моделирования теплотрассы с режимами «Зима»/«Лето» до передачи тепла потребителю и приготовления горячей воды. Он оснащен современной микропроцессорной измерительной системой, которая передает данные на компьютер для визуализации и анализа.
В состав поставки входит специализированное лицензионное программное обеспечение, которое является неотъемлемой частью учебного процесса. Программный комплекс позволяет в реальном времени снимать показания с датчиков, отображать процессы в виде графиков и сохранять данные для последующей обработки. Также предоставляется интерактивное 3D-методическое пособие, создающее эффект погружения в виртуальную модель теплового пункта. Это пособие позволяет детально изучить устройство всех компонентов в трехмерном пространстве, моделировать различные технологические процессы и режимы, включая аварийные ситуации, и закреплять теоретический материал. Программное обеспечение является кроссплатформенным.
Минимальные системные требования для ПО:
Операционная система: Windows 7, 8, 10 или Linux.
Процессор: Intel/AMD, 1,6 ГГц.
Оперативная память (ОЗУ): 1 Гб.
Видеопамять: 512 Мб.
Разрешение экрана: 1280×720.
Графика: поддержка OpenGL 2.0 или DirectX 9.0c.
Периферия: аудиокарта, колонки/наушники, клавиатура и мышь с колесом прокрутки.
Характеристики
Наибольшая потребляемая мощность, кВт: 3,5
Электропитание от сети переменного тока напряжением, В 220, частотой, Гц 50
Лабораторные работы
- Снятие показаний теплоносителя поступающие из теплосети;
- Снятие показаний теплоносителя поступающего к потребителю;
- Моделирование режима аварии на теплотрассе;
- Моделирование режима аварии на теплообменнике.
- Изучение устройства и принципа действия теплового пункта
- Моделирование потерь на теплотрассе
- Моделирование режима аварии на теплотрассе.
- Моделирование режима аварии засор в системе
- Исследование эффективности работы электрического теплового котла
- Исследование эффективности системы теплоснабжения.
- Приготовление горячей воды с заданной температурой.
- Циркуляция горячей воды в сети потребителей, в целях обеспечения заданной температуры горячей воды в отсутствие ее потребления.
- Контроль температуры выдаваемой горячей воды с выдачей сигнала «Авария ГВС» в случае выхода температуры из заданных границ.
- Измерение количества энергии, затраченной системой отопления и системой ГВС.
Коплектация
- Комплект учебно-лабораторного оборудования «Автоматизированный тепловой пункт» – 1 шт.
- Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) — 1 шт.
- Гарантийный талон — 1 шт.
- Паспорт — 1 шт.
- Ноутбук – 1 шт.
