Описание
Лабораторный стенд «Электробезопасность в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

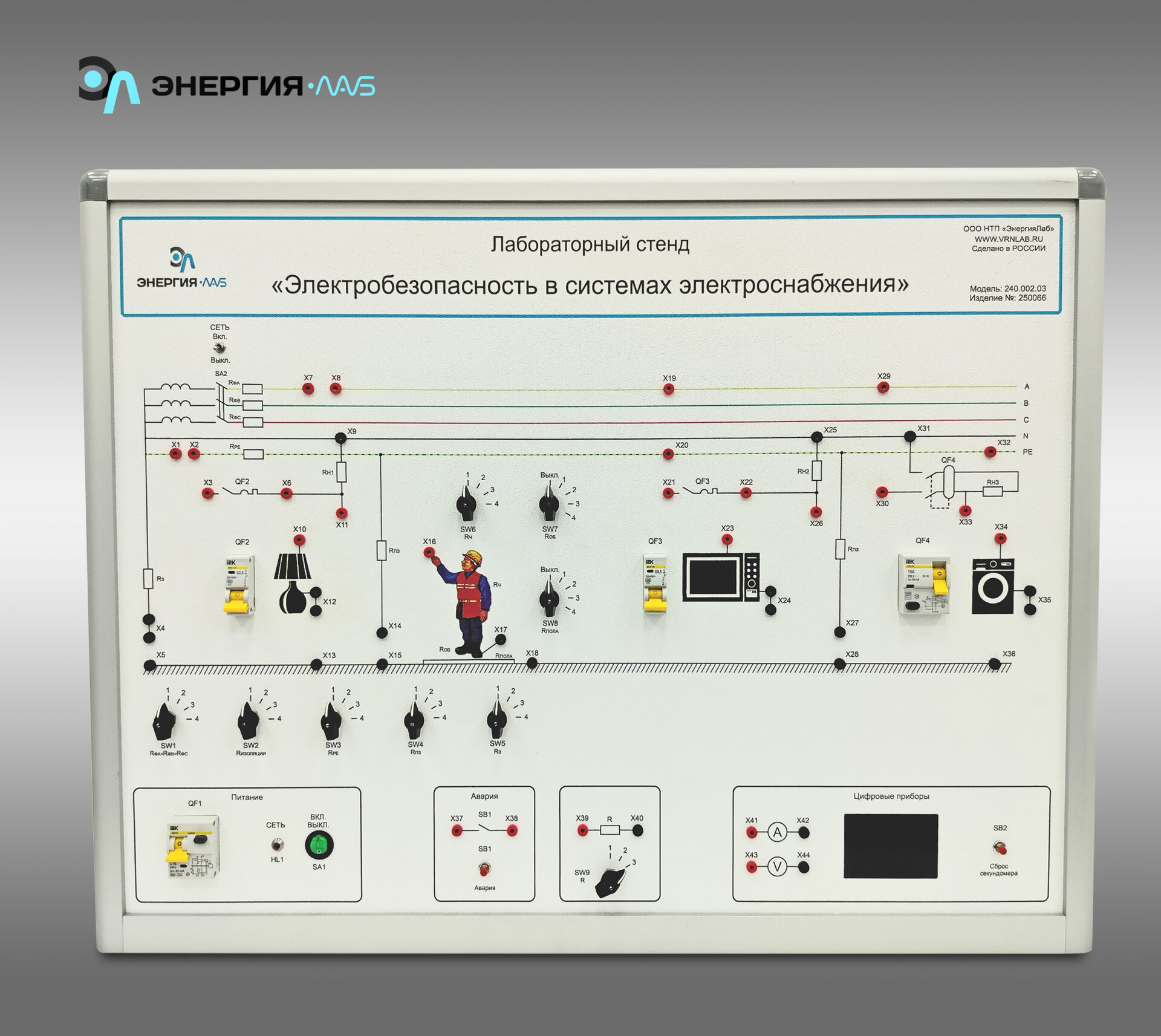

Лабораторный стенд «Электробезопасность в системах электроснабжения» выполнен в настольном исполнении: тематический моноблок расположен на лабораторном столе заказчика.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
Моноблок «Электробезопасность в системах электроснабжения» имеет основание, выполненное из анодированных алюминиевых профилей, типов С1-141 и С1-041 и содержит:
Модуль «Питание» — предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда. Модуль питания оснащен вводным дифференциальным автоматом, тумблером «Сеть» и светодиодной индикацией.
Модель трехфазной сети — для формирования системы рабочего напряжения 12 В, позволяющая изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей.
Модели трех электропотребителей — два из которых подключены через автоматические выключатели с защитой от сверхтоков и один через устройство защитного отключения, реагирующего на дифференциальный ток;
Модуль «АВАРИЯ» — позволяет имитировать замыкание в различных участках сети.
Цифровой вольтметр — измеряющий напряжение в различных точках сети.
Цифровой амперметр — измеряющий токи замыкания в различных точках сети.
Цифровой секундомер — производящий измерение времени срабатывания токовой защиты при различных значениях токов замыкания.
Микропроцессорная система — предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Характеристики
Потребляемая мощность, В·А, не более 50
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 2
Лабораторные работы
- Действие электрического тока на человека при прямом и косвенном прикосновении его к частям, находящимся под напряжением.
- Меры защиты от поражения электрическим током(защитное заземление, защитное зануление, защитное отключение).
- Защита человека от поражения электрическим током в электроустановках до 1 кВ с системами заземления TN-C, TN-S, TN-C-S.
- Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления TT.
- Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления IT.
- Исследование характеристик устройств автоматического отключения питания при сверхтоках и устройств защитного отключения.
Коплектация
- Моноблок «Электробезопасность в системах электроснабжения» — 1 шт.
- Комплект соединительных проводов и сетевых шнуров – 1 шт.
- Паспорт – 1 шт.
- Мультимедийная методика – 1 шт.
- Техническое описание оборудование – 1 шт.
- Руководство по выполнению базовых экспериментов – 1 шт
