Описание
Установка для автоматизированного экспресс-анализа свойств металла входит в состав лаборатории «Материаловедение» и предназначена для организации лабораторных работ по соответствующему курсу машиностроительных и приборостроительных специальностей высших учебных заведений.
Установка обеспечивает непрерывное вдавливание индентора с регистрацией диаграмм деформирования на дисплее персонального компьютера. В качестве индентора применяются шарики различного диаметра, выполненные с жесткого металла. Основное преимущество такого вида испытаний заключается в возможности регистрации непрерывной диаграммы вдавливания в упругопластической области деформирования и оценки некоторых механических свойств материалов без вырезки и изготовления специальных разрывных образцов.

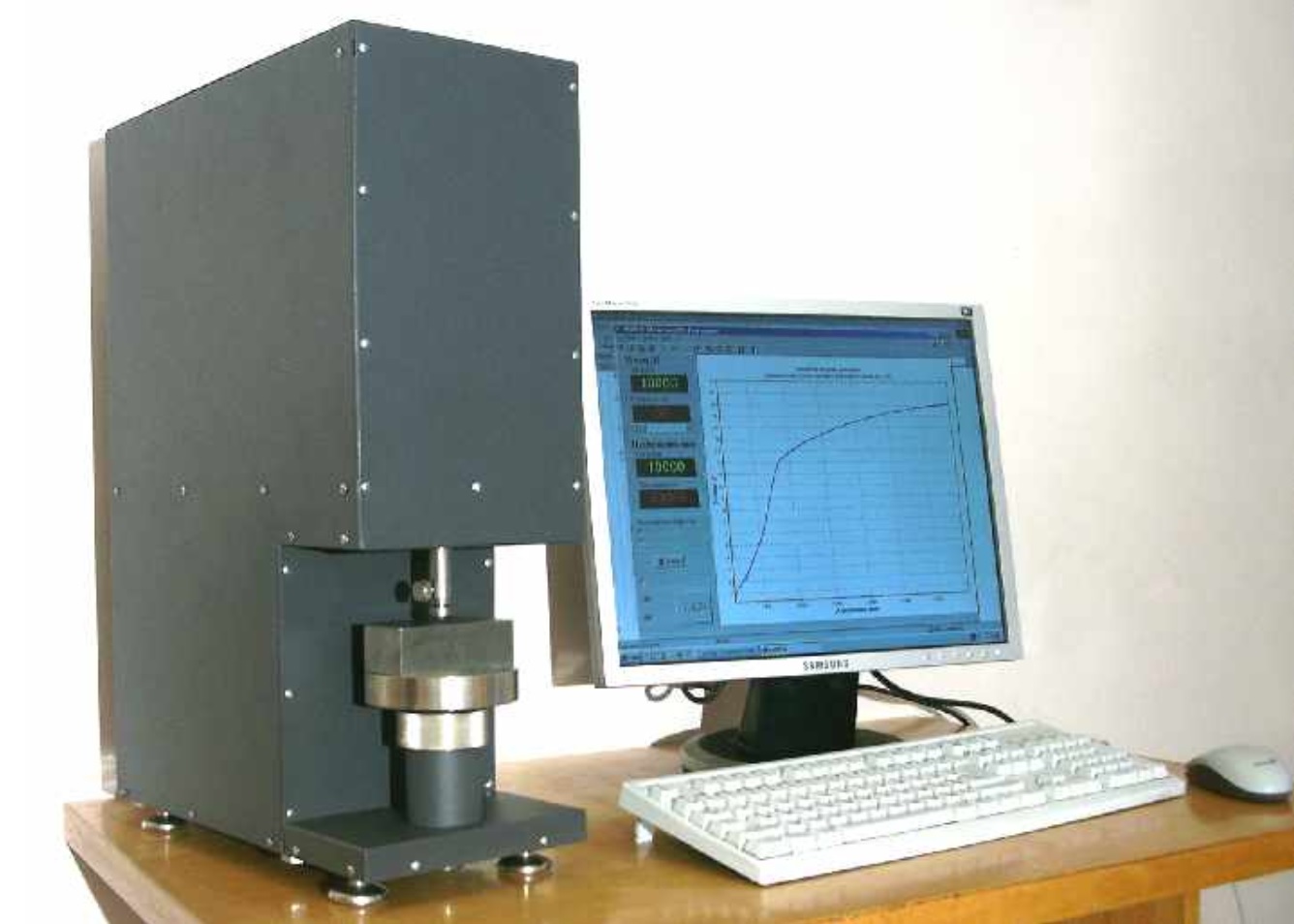

Установка состоит из корпуса, в котором размещены устройство нагружения с электроприводом и устройством управления, датчики перемещения и усилия нагружения, штока с установленным в него индентором. Управление установкой и снятие результатов измерений производится с помощью персонального компьютера.
Программное обеспечение работает под управлением операционной системы Windows.
Программное обеспечение обеспечивает:
- работу с файлами данных, созданных во время работы с машиной (открыть, сохранить, печатать и т.д);
- управление приводом;
- установку максимального усилия для данного опыта;
- индикацию значения перемещения индентора;
- индикацию значения усилия;
- построение графика зависимости усилия от углубления индентора в образец (первичная диаграмма вдавливания);
- определение и отображение на экране дисплея ПЭВМ значений: предел пропорциональности, предел текучести, временное сопротивление, предельной равномерной деформации, относительное конечное сужение, твердость по Бринелю.
Характеристики
Диапазон измерения нагружения, Н 0 – 10000
Относительная погрешность измерения величины нагружения, %, не более 5
Диапазон измерения перемещения, мкм, (справ.) 0 – 1500
Относительная погрешность измерения глубины внедрения индентора, %, не более 5
Диаметры шариков индентора (индентор стандартный сменный),мм, 2,5; 5
Время однократного испытания, мин., не более 5
Электропитание от сети переменного тока: напряжение, В 220±22 частота, Гц 50±0,4
Потребляемая мощность, ВА, не более 100
