Описание

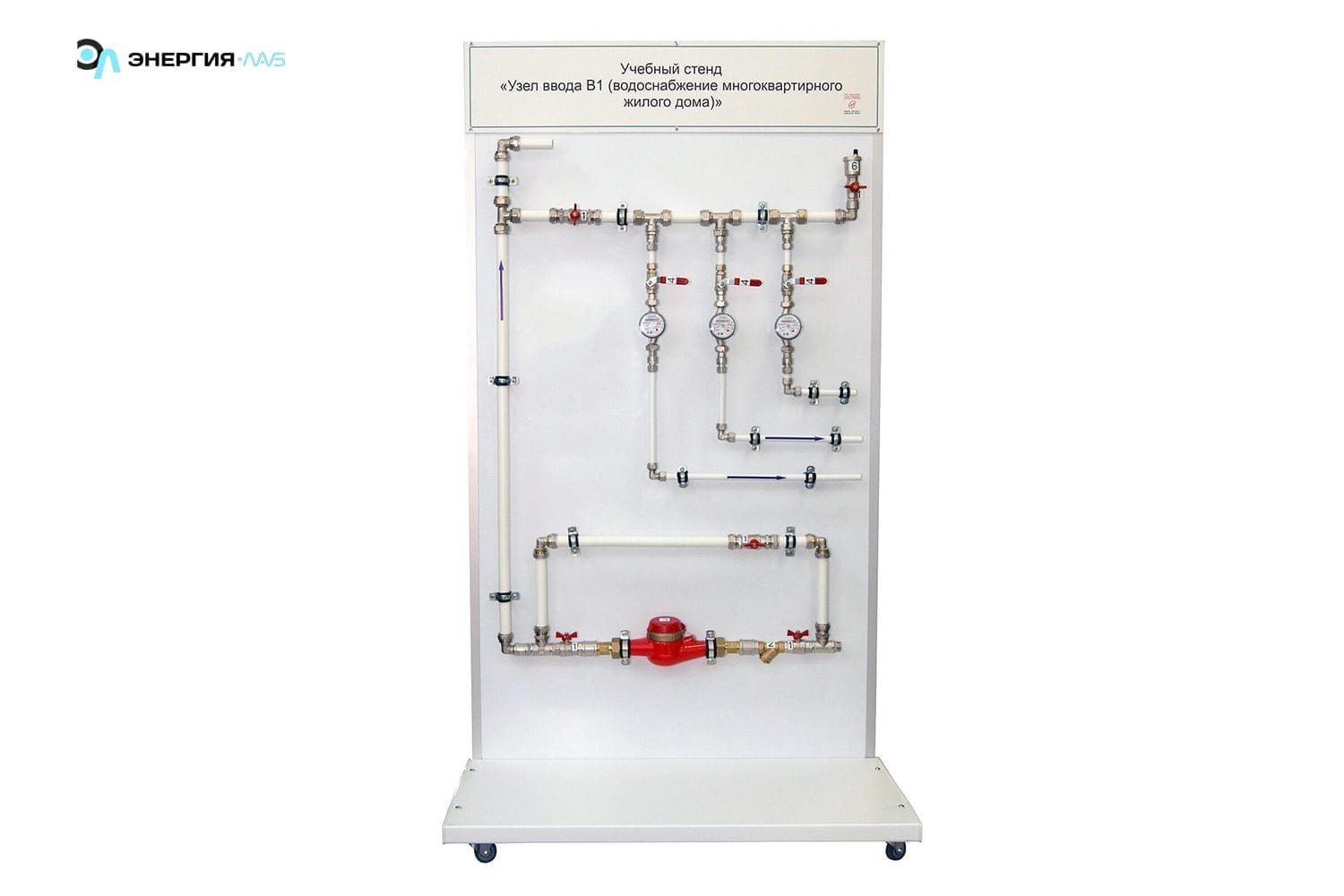

Учебный стенд «Узел ввода В1 (водоснабжение многоквартирного жилого дома)» предназначен для проведения практических занятий.
На стенде смонтирована схема узел ввода В1 (водоснабжение многоквартирного жилого дома), отступ от смонтированной схемы к стенду 100 мм, обеспечение ввода от центрального водоснабжения, обеспечения слива воды из системы стенда в канализацию, обозначения направления жидкости на всех узлах стенда;
Стенд позволяет: изучить общий узел учета воды; изучить систему поквартирного ввода холодной воды; изучить индивидуальный узел учета воды; изучение запорно-регулирующей арматуры;
Состав стенда:
Монтажный стол, шт – 1, размер столешницы, мм — 1200х800, материал – ДСП, ламенирование – в наличии; цвет – серый
Шаровый кран, шт – 1, диаметр соединения, мм – 15
Сетчатый фильтр, шт – 1, диаметр резьбы, дюйм – ½
Счетчик тепла, шт – 1, материал – пластик, диметр соединения, дюйм – ½
Спускной кран, шт – 1, диаметр, дюйм – ½
Кран для спуска воздуха, шт – 1, диаметр, дюйм – ½
Трубопроводы металлопластиковые – 3 шт. длина, мм – 3000, диаметр, мм – ½
Комплект шаровых кранов, к-т – 1, диаметр соединения, дюйм – ½
Комплект запорной арматуры – 1 к-т. диметр соединения, дюйм ½, кран шаровой с ручкой внешний, шт. – 2, кран шаровой с ручкой бабочкой внешний, шт – 1
Каркас стенда: покрытие – порошковое, исполнение – цельный сварной каркас, метод сварки – точечная, лицевая панель ЛДСП толщиной, мм – 15, лицевая сторона – сменная, швы стенда – изолированы, тыльная сторона стенда имеет технические отверстия для смены лицевой панели, цвет – белый, размер ВхШхГ, мм 1900х1040х630, технический паспорт – в наличии; гарантия 12 мес.
