Описание
Учебный лабораторный комплекс «Изучение простых механизмов» позволяет ознакомиться на практике с кинематикой, представленной на стенде простых механизмов:
- Кривошипно-шатунный механизм;
- Передача шестерня-рейка;
- Параллелограммный механизм;
Используя измерение взаимных угловых скоростей и относительных угловых перемещений соседних звеньев, а также линейных скоростей и линейных перемещений звеньев, совершающих поступательное движение.
Комплекс используется при проведении лабораторных работ по курсу «Техническая механика»

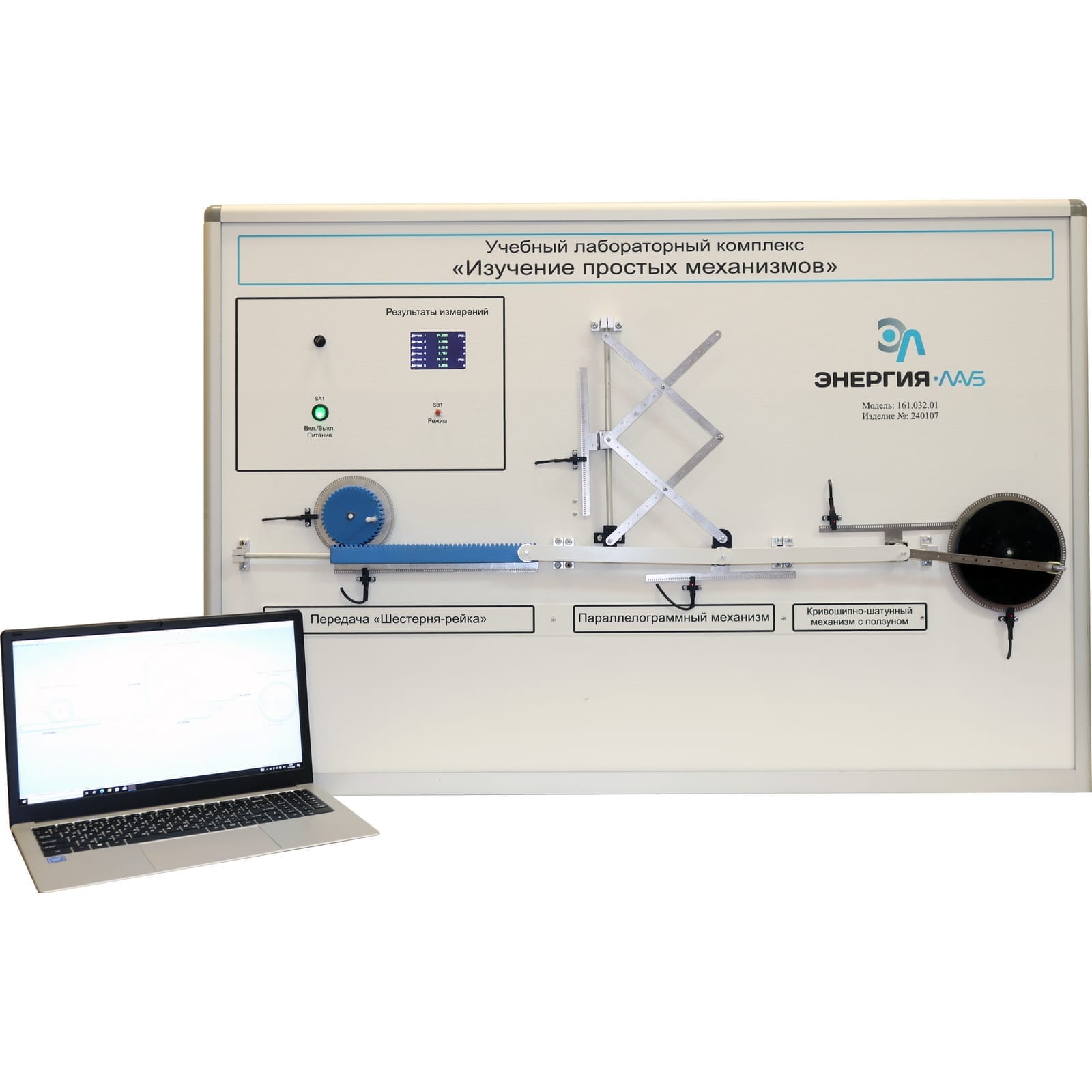

Описание: Лабораторный комплекс «Изучение простых механизмов» выполнен в настольном моноблочном исполнении.
На лицевой панели расположены: Передача шестерня-рейка, состоящая из зубчатого колеса и зубчатой рейки; Параллелограммный механизм, состоящий из шарнирных звеньев;
Кривошипно-шатунный механизм, состоящий из кривошипа, шатуна и ползуна; Дисплей для отображения результатов измерений.
Вращения линейные перемещения элементов механизмов осуществляется вручную. Измерение параметров осуществляется с помощью бесконтактных оптических датчиков.
Размещение механизмов на лицевой панели допускает последовательное соединение двух и трех механизмов при помощи планок, входящих в состав стенда.
На боковой панели стенда расположен USB-порт для возможности подключения ноутбука.
