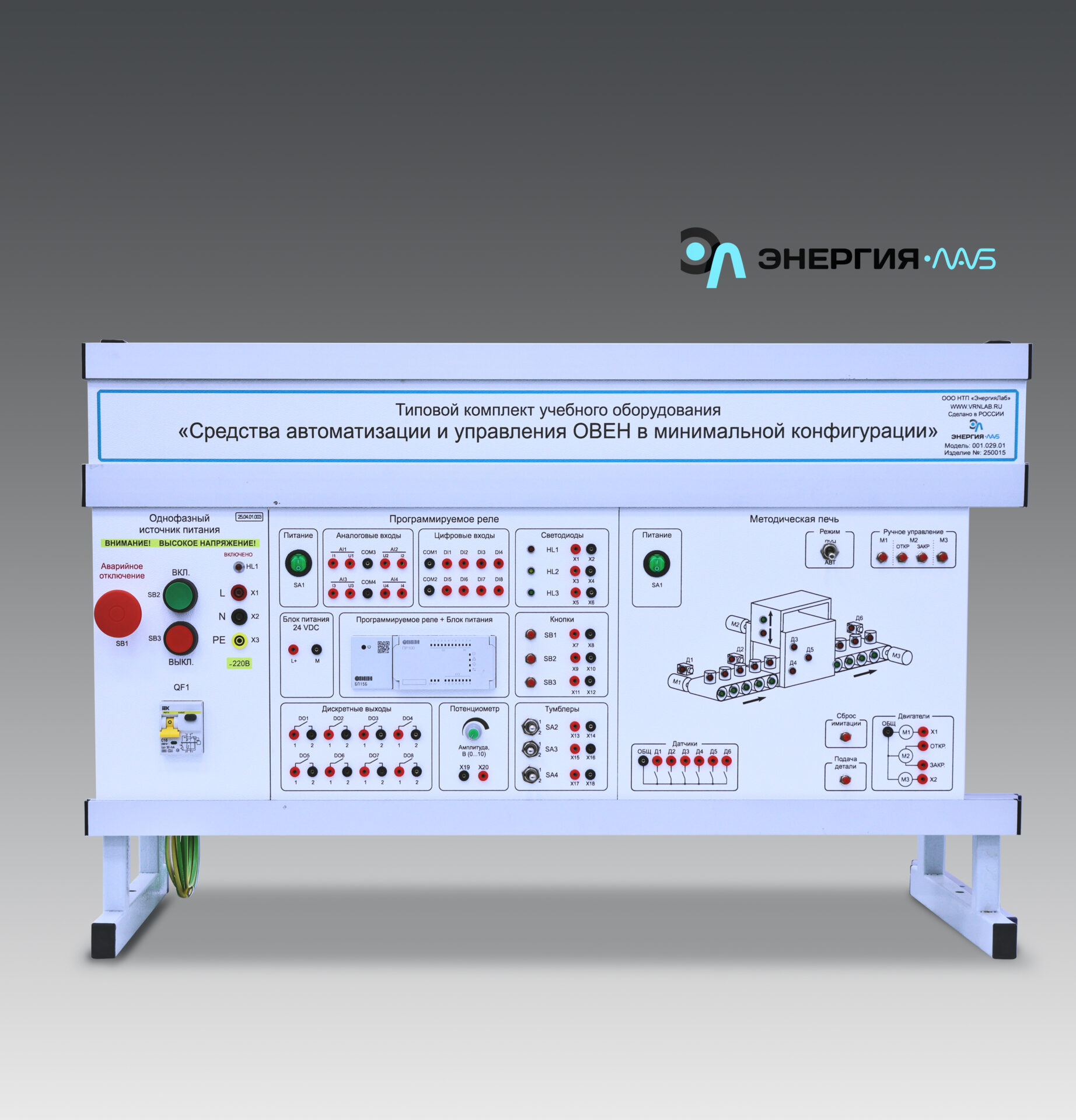

Типовой комплект учебного оборудования «Средства автоматизации и управления ОВЕН в минимальной конфигурации»

Описание

Лабораторный стенд предназначен для обучения студентов электротехнических и технологических специальностей по курсам автоматизации технологических процессов. В частности, для проведения лабораторных работ по курсам «Автоматизация типовых технологических процессов», «Автоматизация технологических процессов и комплексов», «Системы программного управления», «Датчики технологической информации», «Элементы систем автоматизации». Стенд обеспечивает изучение технических характеристик и основ программирования логического реле, а также реализацию систем автоматизации на его основе.

Характеристики

Напряжение электрической сети, В 220
Частота напряжения питающей сети, Гц 50
Потребляемая мощность, ВА 300
Диапазон рабочих температур, °С +10…+35
Относительная влажность воздуха, % 80

Лабораторные работы

1. Изучение технических характеристик и основ программирования, программируемого реле: программирование программируемого реле; решение задач цикловой автоматики; основы работы с аналоговыми сигналами.
2. Изучение автоматизации технологических процессов (1 вариант симуляции объекта): участок транспортировки заготовок в методическую печь (методическая печь).

Коплектация

1. Комплект модулей – 1 шт.
   1. Модуль «Однофазный источник питания» – 1 шт.
   2. Модуль «Программируемое реле» – 1 шт.
   3. Модуль «Методическая печь» — 1 шт.
2. Стойка для установки модулей — 1 шт.
3. Ноутбук – 1 шт.
4. Программное обеспечение.
5. Комплект соединительных проводов и сетевых шнуров – 1 шт.
6. Паспорт – 1 шт.
7. Техническое описание оборудование – 1 шт.
8. Мультимедийная методика – 1 шт.
9. Методические указания к выполнению лабораторных работ.
