Описание

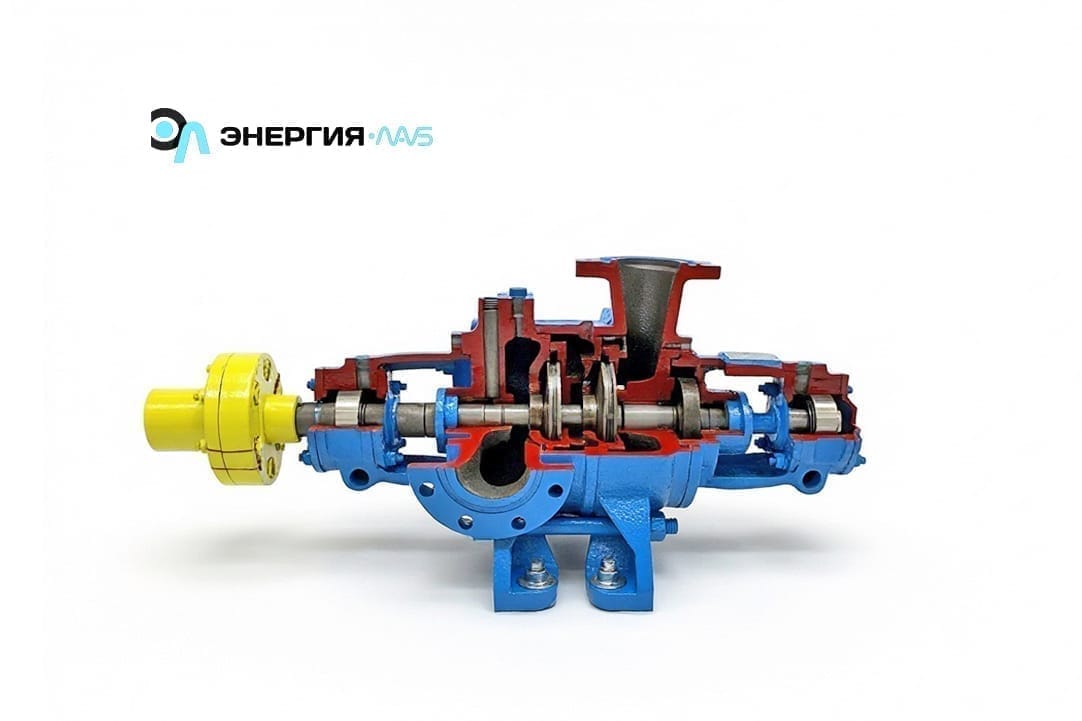

Разрезная модель насоса секционного центробежного типа «ЦНС» предназначена для изучения конструкции секционных насосов, применяемых в системах перекачки жидких сред в нефтехимической промышленности, водоснабжении и других отраслях промышленности в высших и средних учебных заведениях.
Разрез насоса выполнен из серийно-выпускаемого промышленностью насоса ЦНС 13-70 путем частичного удаления материала его деталей для обеспечения обзорности внутренней конструкции.
Для обеспечения наглядности конструкции насоса, конструкция рабочего колеса, системы креплений и передачи вращения от вала к рабочему колесу, элементов уплотнений, для объяснения направления потоков жидкости в насосе и принципа его работы.
Разрез насоса имеет окраску поверхностей, появившихся вследствие удаления материала в красный цвет, остальные поверхности окрашены в цвет завода-изготовителя насоса.
Комплект поставки содержит:
- разрезную модель насоса ЦНС 13-70;
- паспорт на изделие;
- учебное пособие по изучению конструкции и принципа действия насоса.
Модель сопровождается методическими материалами, в которых приведена фотография разрезанного элемента, содержатся конструктивная схема и описание принципа действия элемента. Учебное пособие поставляется в бумажном варианте.
Исходный насос является новым, не имеющим следы износа в процессе работы.
