Описание
Комплект лабораторного оборудования «Релейно-контакторные схемы управления электродвигателями» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Технические особенности

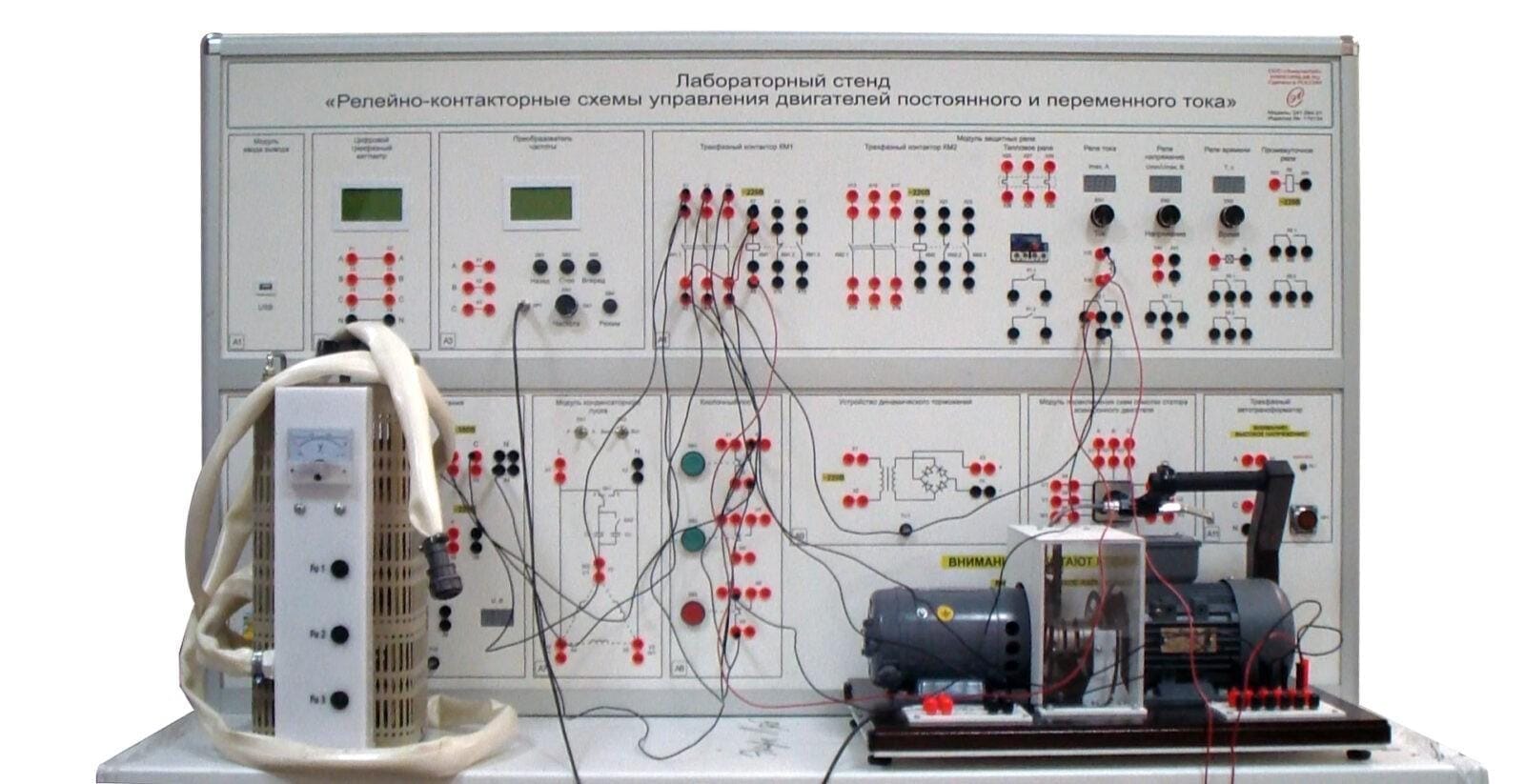

Комплект лабораторного оборудования «Релейно-контакторные схемы управления электродвигателями» выполнен в стендовом исполнении: тематический моноблок «Релейно-контакторные схемы управления электродвигателями» расположен на собственном лабораторном столе.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
Характеристики
Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 2
Лабораторные работы
Релейно-контакторные схемы управления двигателей постоянного тока
- Схема управления двигателем постоянного тока независимого возбуждения;
- Схема управления двигателем постоянного тока параллельного возбуждения;
- Настройка и испытание схемы максимально-токовой отсечки двигателя постоянного тока, основанной на использовании реле максимального тока;
- Настройка и испытание схемы максимально-токовой защиты двигателя постоянного тока, основанной на использовании реле максимального тока и реле времени;
- Настройка и испытание схемы релейной защиты двигателя постоянного тока, основанной на использовании реле максимального тока, реле времени и реле напряжения;
- Настройка и испытание схемы тепловой защиты двигателя постоянного тока, основанной на использовании электротеплового реле.
Релейно-контакторные схемы управления двигателей переменного тока
- Схема управления прямого пуска трехфазного асинхронного двигателя с короткозамкнутым ротором;
- Схема управления прямого пуска и реверса трехфазного асинхронного двигателя с короткозамкнутым ротором;
- Схема автотрансформаторного пуска трехфазного асинхронного двигателя с короткозамкнутым ротором;
- Настройка и испытание схемы максимально-токовой отсечки трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании реле максимального тока;
- Настройка и испытание схемы максимально-токовой защиты трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании реле максимального тока и реле времени;
- Настройка и испытание схемы релейной защиты трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании реле максимального тока, реле времени и реле напряжения;
- Настройка и испытание схемы тепловой защиты трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании электротеплового реле;
- Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети.
- Изучение схемы управления прямого пуска и динамического торможения трехфазного асинхронного двигателя с короткозамкнутым ротором.
- Изучение схемы управления пуска трехфазного асинхронного двигателя с короткозамкнутым ротором переключением обмотки статора со звезды на треугольник.
- Изучение схемы управления частотного пуска трехфазного асинхронного двигателя с короткозамкнутым ротором.
Коплектация
- Лабораторный стенд «Релейно-контакторные схемы управления двигателей постоянного и переменного тока» (моноблок закреплен на лабораторном столе)
- Электромашинный агрегат.
- Мультиметр
- Трехфазный автотрансформатор
- Комплект соединительных проводов и сетевых шнуров
- Паспорт
- Мультимедийная методика
- Техническое описание оборудования
- Краткие теоретические сведения
- Руководство по выполнению базовых экспериментов.
