Описание

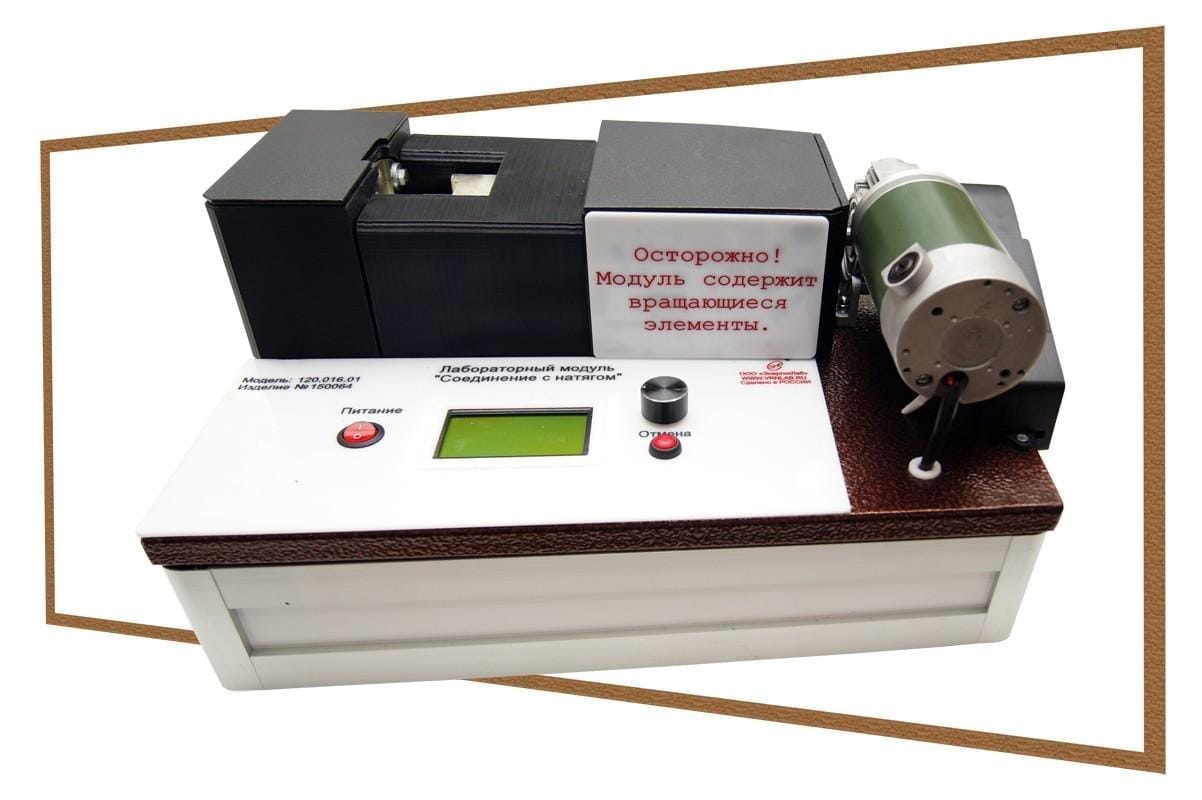

Лабораторная установка представляет собой моноблок на котором установлена панель управления, приводной электродвигатель с редуктором, муфта, толкатель, винтовая пара, датчик усилия с упором, датчик перемещения.
На панели управления расположены: клавишный выключатель, ЖК дисплей, кнопка «Отмена», энкодер управления.
После включения питания на дисплей выводится основное меню выбора режима:
- ПЕРЕМЕЩЕНИЕ – предназначено для перемещения толкателя в ручном режиме. Величина и направление перемещения определяется поворотом энкодера. Выход – нажатием копки «Отмена».
- ЗАПРЕССОВКА – предназначено для автоматического перемещения толкателя на заданную величину при запрессовке пары вал-втулка. Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.
- ПОВОРОТ – предназначено для автоматического перемещения толкателя на заданную величину при определении несущей способности прессового соединения с помощью механизма типа «ножницы». Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.
- ВЫПРЕССОВКА — предназначено для автоматического перемещения толкателя на заданную величину при выпрессовке пары вал-втулка с помощью кольца для выпрессовки. Выход – нажатием копки «Отмена», при этом толкатель автоматически перемещается в исходное положение.
