Описание
Лабораторный стенд «Волоконно-оптическая связь» представляет собой комплексное настольное оборудование, предназначенное для глубокого практического изучения принципов построения, измерения параметров и диагностики волоконно-оптических линий связи (ВОЛС). Стенд позволяет проводить широкий спектр экспериментов как на одномодовых, так и на многомодовых оптических волокнах, что полностью охватывает базовые технологии современной оптической передачи данных.

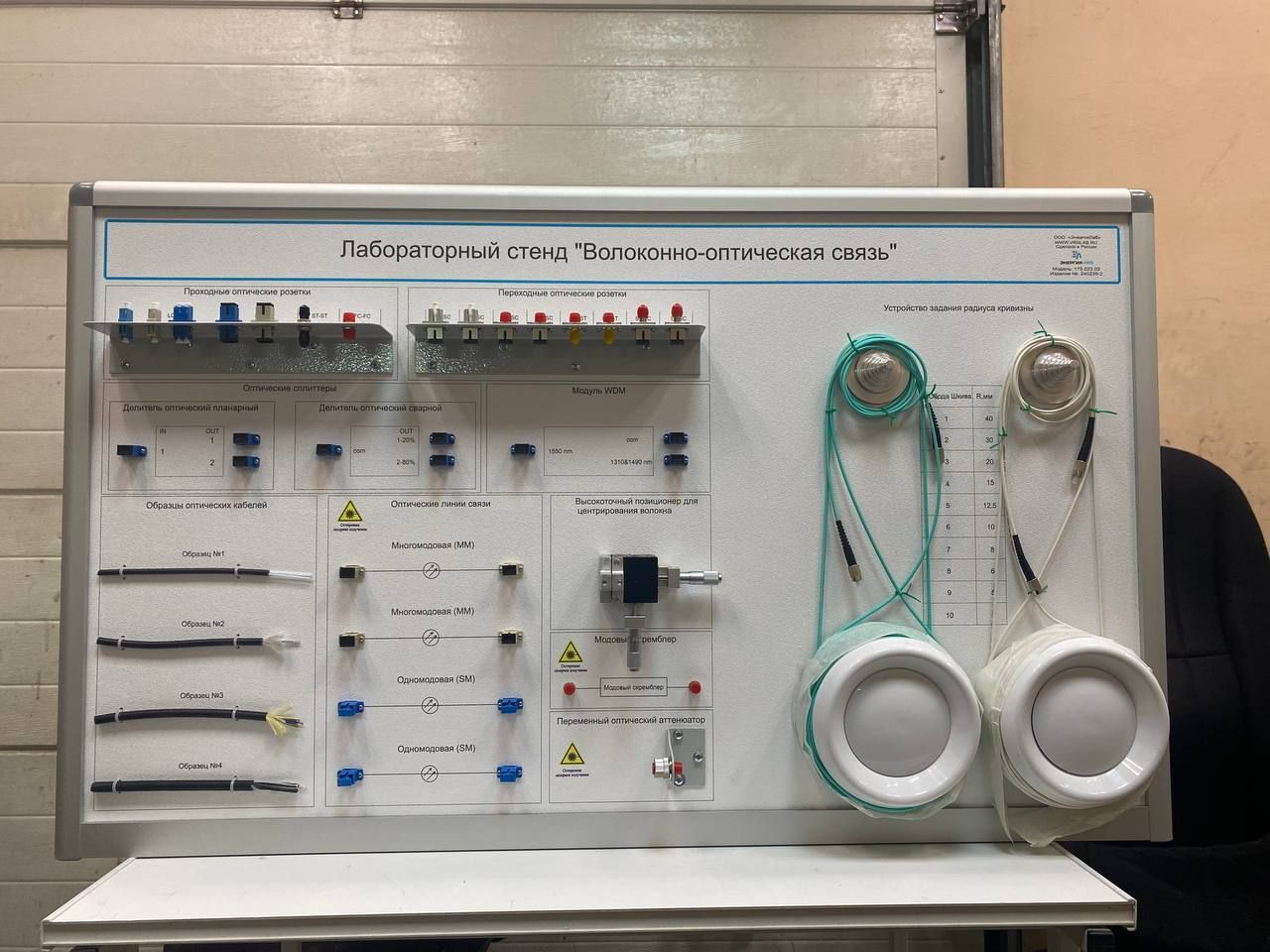

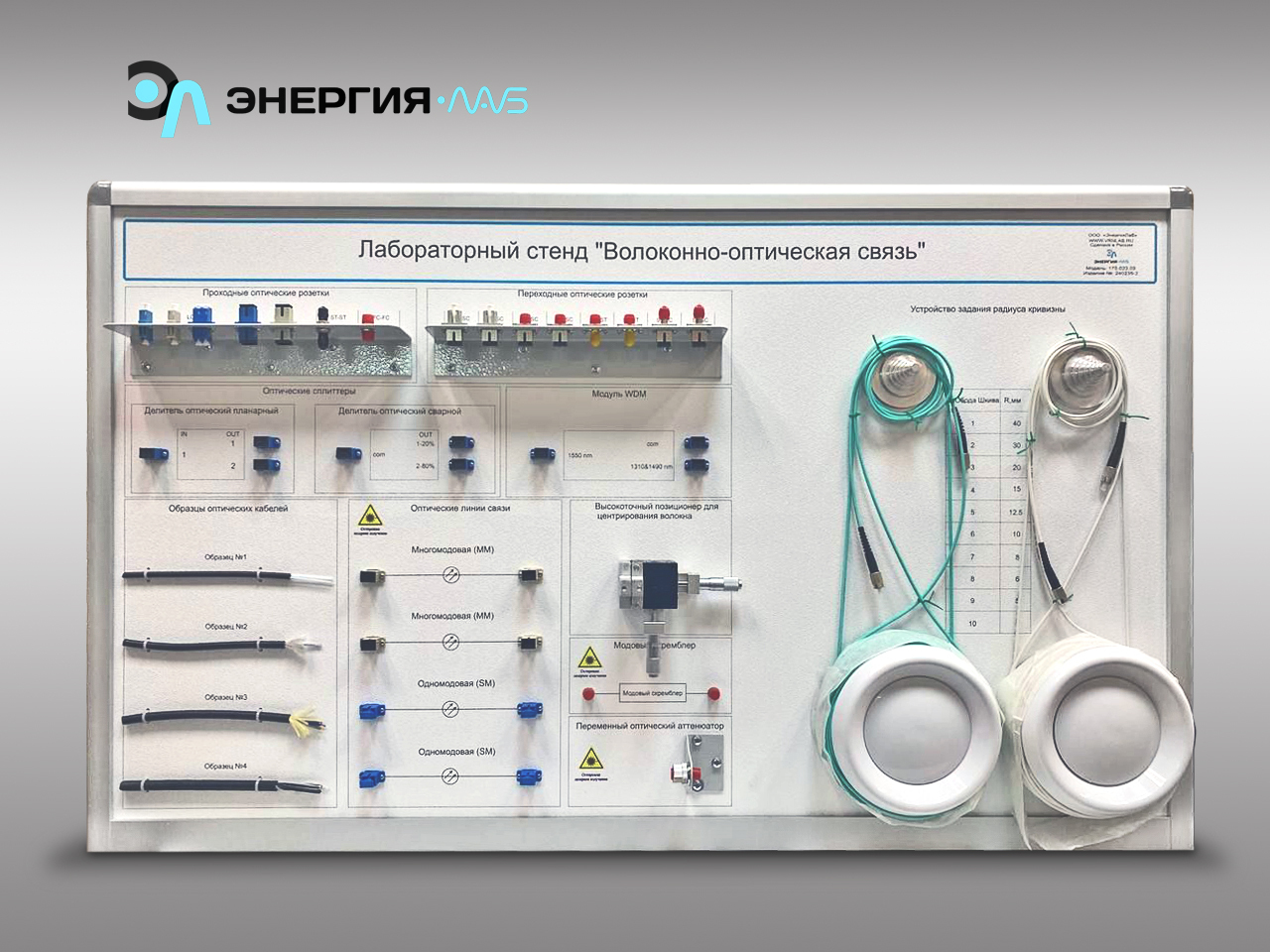

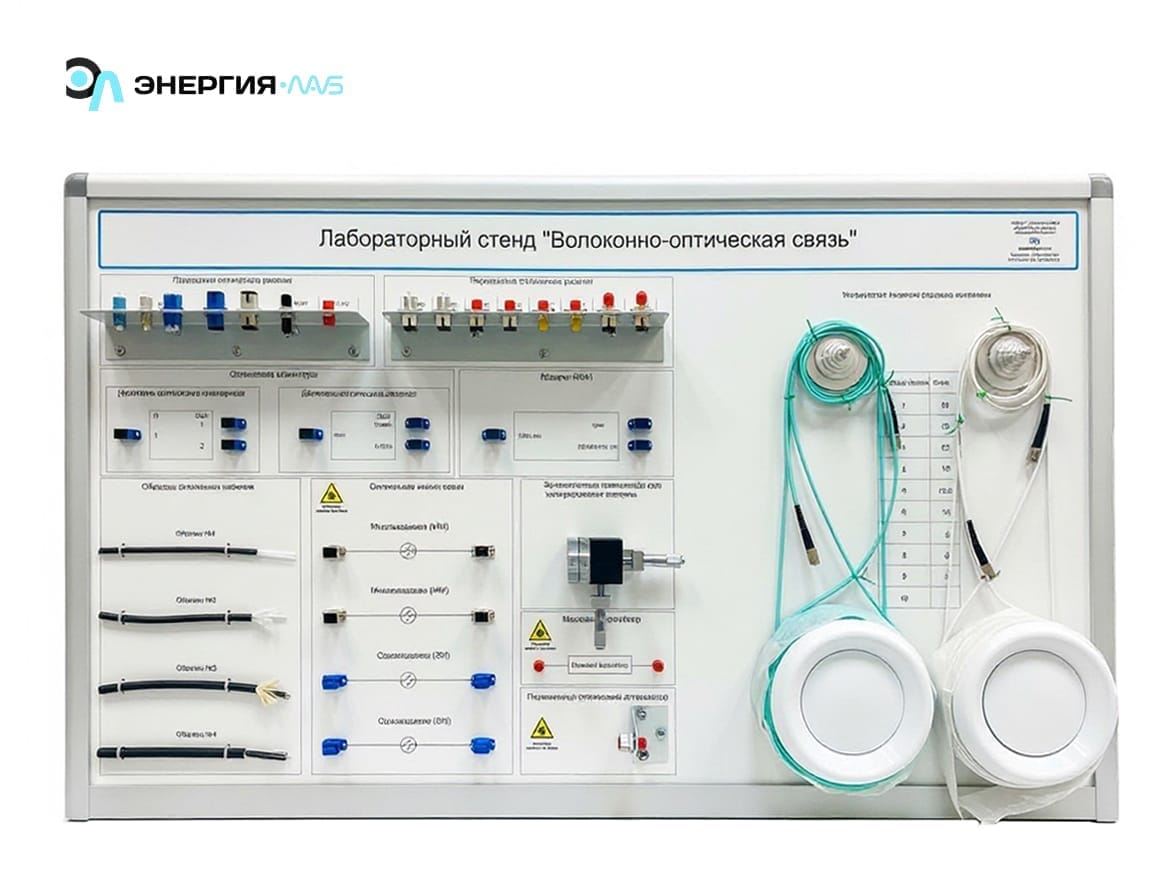

Конструктивно стенд выполнен в виде моноблока, объединяющего набор сменных компонентов ВОЛС и измерительные приборы. С его помощью пользователь может моделировать реальные ситуации, возникающие в оптоволоконных сетях: создавать и анализировать различные типы соединений (разъемные, сварные), вносить преднамеренные затухания и неисправности (обрывы, изгибы), а также обучаться работе с профессиональным контрольно-измерительным оборудованием — оптическим рефлектометром (OTDR) и измерителем оптической мощности. Все эксперименты проводятся на реальных физических компонентах: образцах оптических кабелей, соединительных разъемах, сплиттерах и аттенюаторах.
Состав:
- Моноблок «Волоконно-оптическая связь» – 1 шт.
- Образцы оптических кабелей различных типов– 1 набор.
- Оптическая линия связи одномодовая – 2 шт.
- Оптическая линия связи многомодовая – 2 шт.
- Высокоточный позиционер для центрирования волокна – 1 шт.
- Переменный аттенюатор FC (1-30 дБ).
- Соединительные разъемы – 1 набор.
- Переходные соединители – 1 набор.
- Оптические сплиттеры с различными коэффициентами деления — 1 набор.
- Оптический рефлектометр – 1 шт.
- Нормализующая катушка – 2 шт.
- Источник оптического излучения – 1 шт.
- Измеритель оптической мощности – 1шт.
- Оптическиепатч-корды – 1 комплект.
Характеристики
Тип используемого волокна: одномодовое, многомодовое
Лабораторные работы
- Изучение оптических кабелей различного назначения
- Измерительное оборудование для оптоволоконных линий связи
- Исследование стыка оптоволокна
- Исследование волоконно-оптической линии связи с помощью оптического рефлектометра
- Исследование волоконно-оптической линии связи c разъемным соединением в середине с помощью рефлектометра
- Исследование волоконно-оптической линии связи с обрывом (аттенюатором) с помощью рефлектометра
- Исследование соединительных и переходных разъемов с помощью рефлектометра и оптического измерителя мощности
- Исследование волоконно-оптической линии связи с изгибом с помощью рефлектометра
