Описание
Лабораторная установка «Исследование плавления эвтектических металлических сплавов» представляет собой специализированное учебное оборудование, предназначенное для проведения демонстрационных и лабораторно-практических занятий в системе среднего профессионального и высшего образования. Установка разработана для углубленного изучения фундаментальных разделов материаловедения, физики и термодинамики, связанных с фазовыми превращениями в металлических системах. Ее основное предназначение — наглядное экспериментальное исследование процессов плавления и кристаллизации на примере классического эвтектического сплава, так называемого «Третника» (припой Ол62Св38, состоящий из 62% олова и 38% свинца).

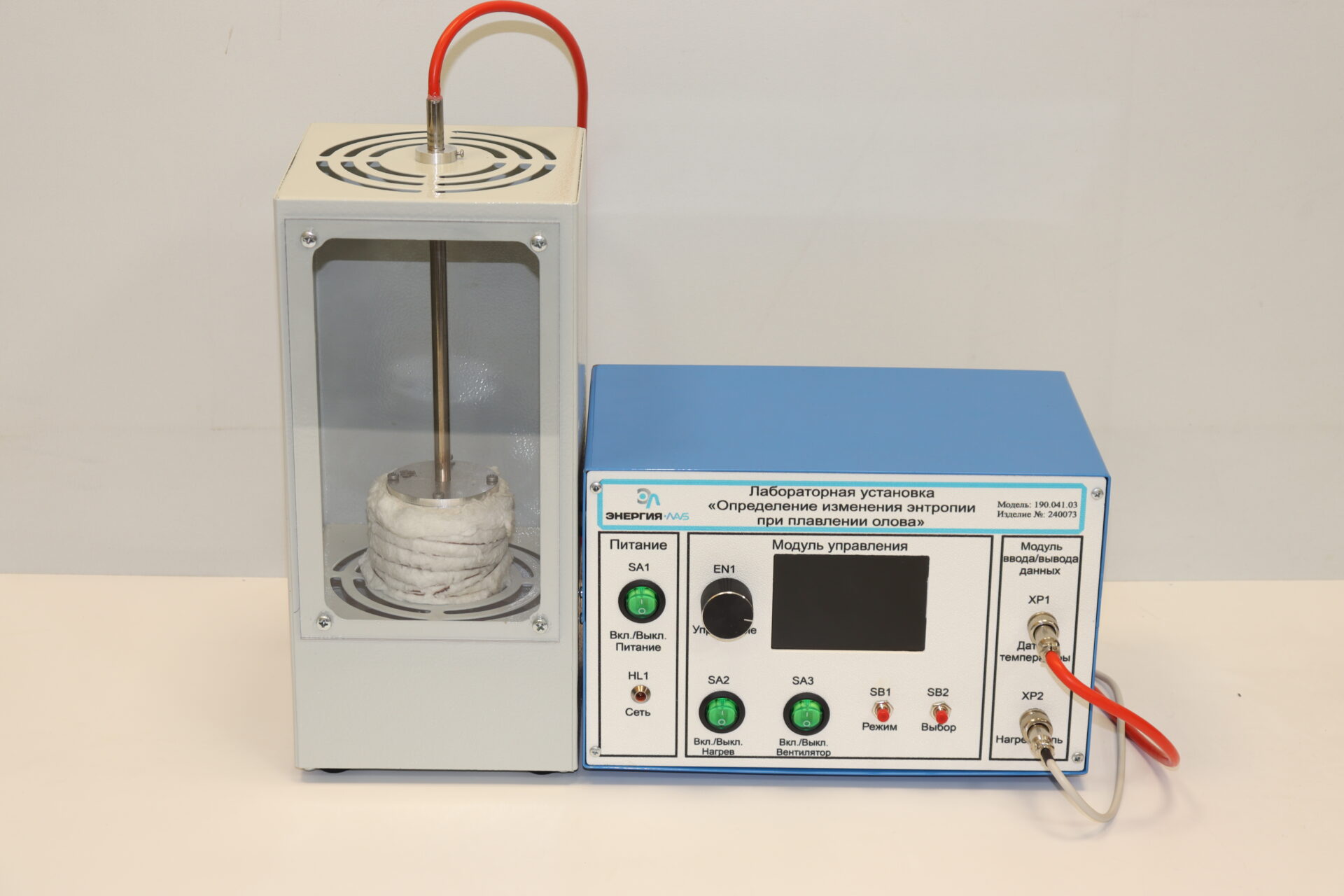

Конструктивно установка разделена на два функциональных блока: лабораторный модуль, в котором непосредственно происходит нагрев и охлаждение образца сплава, и блок управления с цифровым интерфейсом. Лабораторный модуль включает печь плавления с тиглем, где размещается исследуемый металл (массой до 200 г), и систему охлаждения. Блок управления обеспечивает подачу питания на нагревательный элемент, регулировку процесса, включение вентилятора для активного охлаждения, а также выполняет ключевую функцию сбора и визуализации данных. На его жидкокристаллическом дисплее в реальном времени отображаются текущая температура вещества в тигле, электрическая мощность, затрачиваемая на нагрев, и длительность эксперимента. Это позволяет студентам фиксировать температурные кривые нагрева и охлаждения, идентифицировать температурные остановки (горизонтальные участки на кривой охлаждения), характерные для кристаллизации эвтектики, и проводить расчеты термодинамических параметров, таких как изменение энтропии при фазовом переходе первого рода. Установка является полностью готовым решением для оснащения учебной лаборатории и предназначена исключительно для образовательных целей
Характеристики
Потребляемая мощность: 400 Вт
Электропитание: от однофазной сети переменного тока 220 В, 50 Гц
Класс защиты от поражения электрическим током: I
Диапазон рабочих температур окружающей среды: от +10 °C до +35 °C
Допустимая влажность воздуха: до 80%
Максимально допустимая температура в печи плавления: 300 °C
Масса образца сплава в тигле: до 200 г
Температура плавления исследуемого сплава (Третник): 183–190 °C
Габаритные размеры блока управления (ДхШхВ): 250 x 150 x 170 мм
Габаритные размеры лабораторного модуля (ДхШхВ): 140 x 140 x 220 мм
Рекомендуемое количество обучающихся для одновременной работы: 2 человека
Лабораторные работы
- Изучение фазовых превращений веществ и экспериментальное определение изменения энтропии при фазовом переходе первого рода на примере плавления и кристаллизации сплава Третник
Коплектация
- Лабораторная установка «Исследование плавления эвтектических металлических сплавов» в сборе — 1 шт.
- Электронный носитель с методическими указаниями по проведению лабораторной работы и учебным видеороликом — 1 шт.
- Паспорт изделия — 1 шт.
- Гарантийный талон — 1 шт.
