Комплект учебного оборудования «Основы электробезопасности»

Описание

Модули:

• Трехфазный источник питания
• Однофазный источник питания
• Трехфазный трансформатор
• Модель участка электрической сети
• Модель человека
• Модель замыкания на землю
• Модель сопротивления изоляции
• Модель измерения заземления
• Устройство контроля изоляции
• Устройство защитного отключения
• Модель защитного заземления
• Модель зануления
• Функциональный генератор
• Блок линейных дросселей
• Блок мультиметров с мультиметрами
• Устройство для исследования сопротивления участков тела человека.

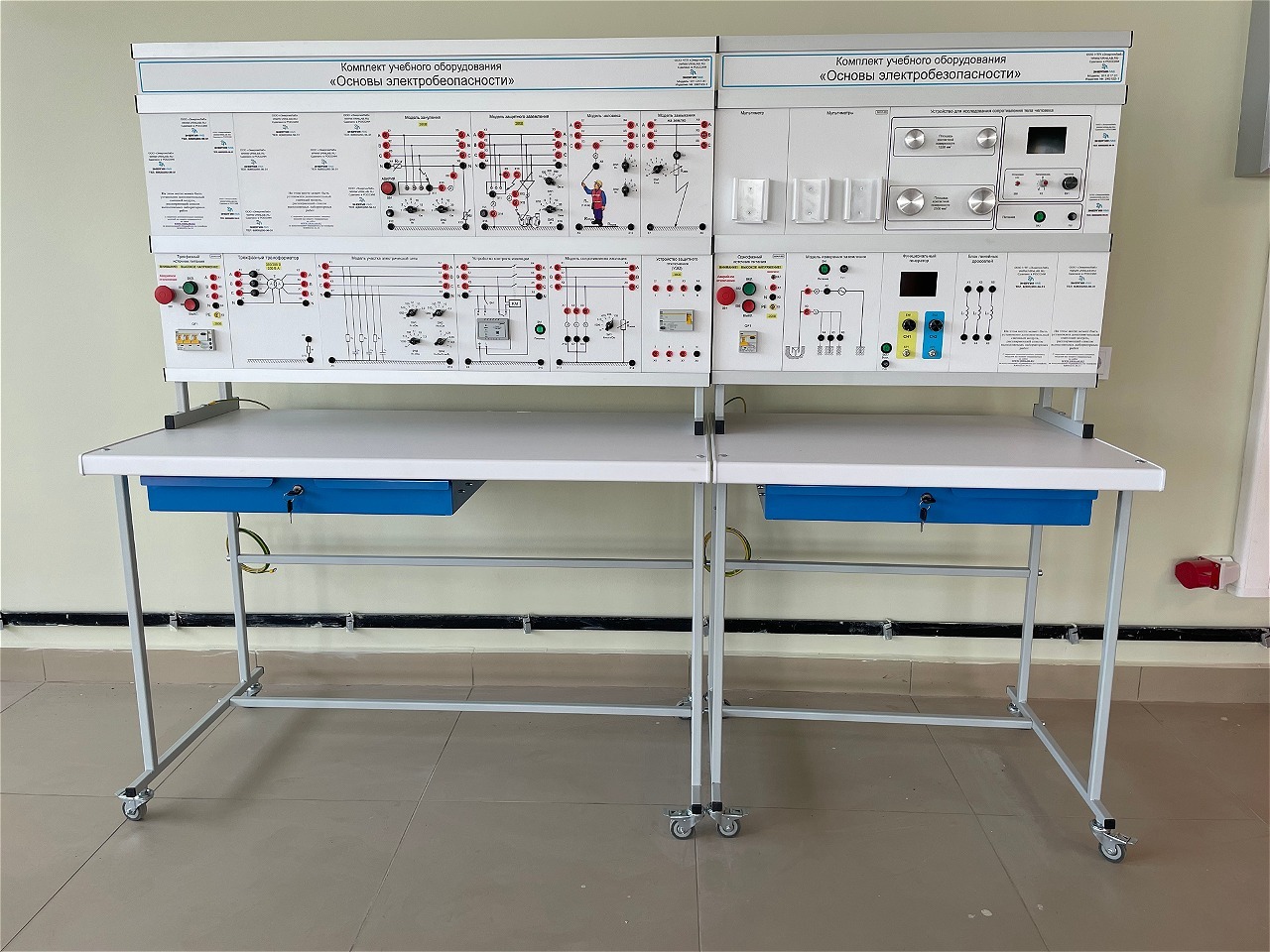

Комплект учебного оборудования «Основы электробезопасности» выполнен в стендовом исполнении: стойки с модулями установлены на собственные лабораторные столы.

Лабораторные работы

1. Исследование влияния факторов, определяющих условия электробезопасности
   1. Исследование влияния сопротивления обуви и пола на условия электробезопасности.
   2. Исследование влияния режима нейтрали на условия электробезопасности.
   3. Исследование влияния параметров электрической сети на условия электробезопасности.
   4. Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.
2. Исследование явлений при стекании тока в землю через защитный заземлитель
   1. Снятие зависимости потенциала основания электрооборудования от расстояния до заземлителя.
   2. Снятие зависимости напряжения прикосновения от расстояния до заземлителя.
   3. Снятие зависимости шагового напряжения от расстояния до заземлителя.
3. Моделирование защитного зануления электрооборудования
   1. Исследование влияния режима нейтрали электрической сети на эффективность защитного зануления.
   2. Исследование влияния сопротивления нулевого провода на условия электробезопасности.
   3. Исследование влияния сопротивления повторного заземления на условия электробезопасности.
4. Контроль изоляции в электрической сети с изолированной нейтралью
   1. Контроль изоляции методом трех вольтметров.
   2. Контроль изоляции при помощи специализированного устройства.
5. Измерения сопротивления заземления
   1. Измерения сопротивления заземления методом амперметра и вольтметра.
6. Моделирование защитного заземления / самозаземления электрооборудования
   1. Исследование влияния режима нейтрали электрической сети на эффективность защитного заземления.
   2. Исследование влияния типа грунта на условия электробезопасности.
   3. Исследование влияния параметров электрической сети на условия электробезопасности заземленной электроустановки.
7. Исследование работы устройства защитного отключения электрической сети
   1. Исследование работы устройства защитного отключения в электрической сети с глухозаземленной нейтралью.
   2. Исследование работы устройства защитного отключения в электрической сети с изолированной нейтралью.
8. Исследование электрического сопротивления тела человека
   1. Исследование влияния на электрическое сопротивление тела человека площади контактной поверхности.
   2. Исследование влияния на электрическое сопротивление тела человека частоты приложенного напряжения.

1. Принцип работы УЗО.
2. Принцип работы «Устройство контроля изоляции».
3. Действие электрического тока на тело человека.
4. Исследование явлений растекания тока в землю.

Коплектация

1. Модули для комплекта учебного оборудования «Основы электробезопасности»
2. Стойка для установки модулей — 2шт.
3. Лабораторный стол с двухсекционным ящиком — 2шт.
4. Комплект соединительных проводов
5. Методические указания
