Описание

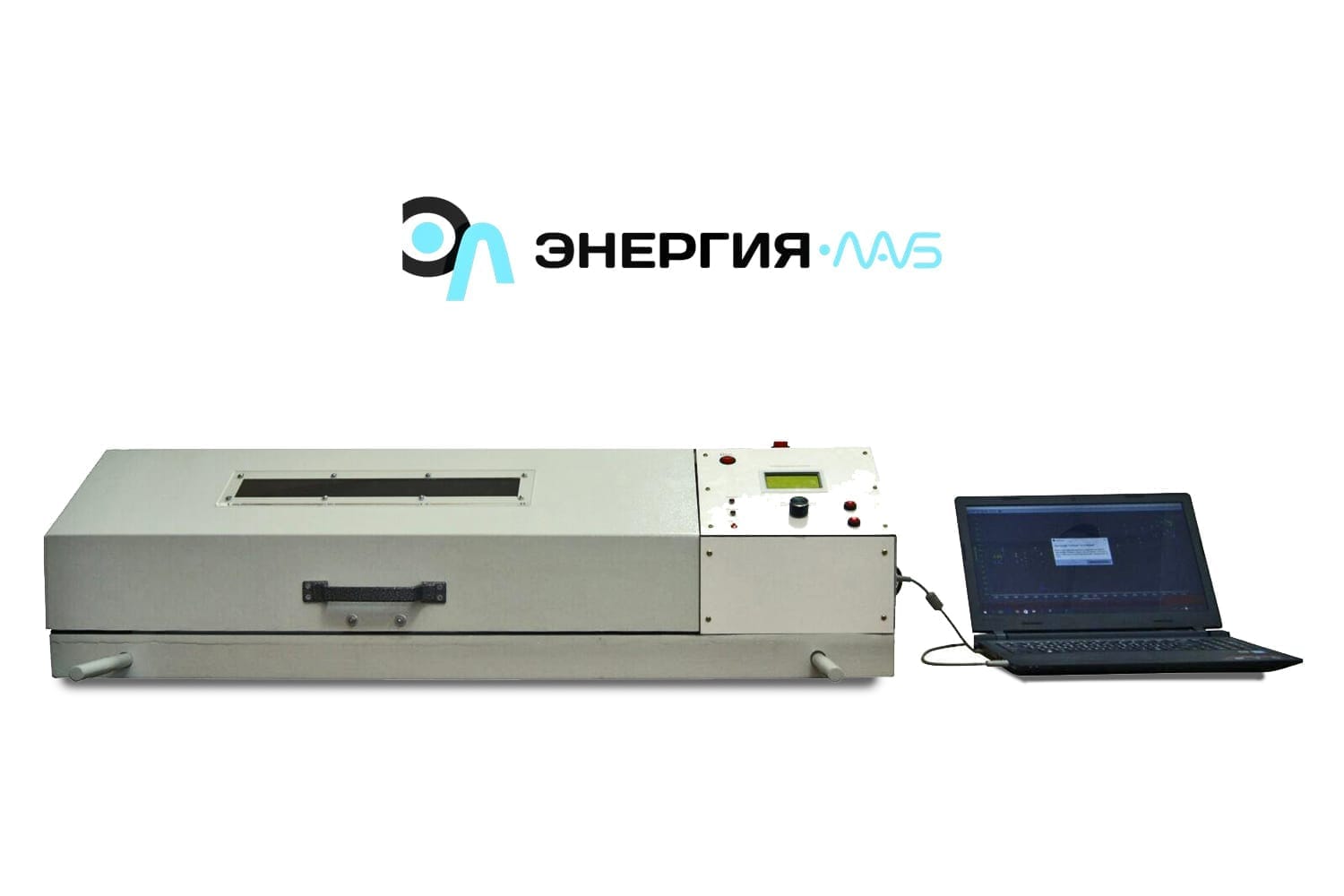

Учебно лабораторный комплекс формирует рабочее место для бригады из 2-4 студентов и предназначен для проведения серии экспериментов лабораторного практикума по теории машин и механизмов, теории колебаний и смежных технических дисциплин.
Учебный лабораторный комплекс относится к классу информационно — измерительных систем и условно состоит из экспериментальной (механической) части и программного измерительного комплекса.
Экспериментальная часть учебного комплекса реализована в виде настольной функционально-законченной конструкции, представляющей собой массивную силовую раму с установленной на ней приводным модулем с электродвигателем, устройства управления частоты вращения двигателя, узлами установки и фиксации исследуемого вала с перемещаемыми опорами, устройства сбора информации: датчики положения и скорости вращения, вала, а также система бесконтактных датчиков поперечного перемещения (вибрации) вала.
Для снижения механических нагрузок на механическую часть приводного модуля, соединение электродвигателя с исследуемым образцом вала осуществляется с помощью гибкой муфты.
Предусмотрена возможность ручного перемещения одной из опор исследуемого вала, что позволяет исследовать валы различной длинны.
Разбаланс вала обеспечивается диском, фиксируемым на валу с помощью цанговых зажимов. В диске имеются отверстия с резьбой, для установки двух дополнительных грузов, вызывающих смещение центра масс с оси вращения вала.
Предусмотрена пассивная и активная система безопасности эксплуатации учебного комплекса. Датчиками активной системы безопасности являются концевые выключатели, исключающие возможность запуска электродвигателя с поднятым защитным кожухом. Пассивная система безопасности обеспечивается двумя кронштейнами с демпфирующими втулками, выполняющие функции ограничения максимальной амплитуды биения.
Во время проведения эксперимента, рабочие части установки закрываются прочным защитным кожухом с электромагнитным фиксатором – замком, исключающий доступ обучаемых к потенциально опасным частям учебного комплекса.
Передняя панель кожуха содержит смотровое окно с подсветкой для визуального наблюдения биения вала во время эксперимента.
На монитор ноутбука (компьютера) выводятся показатели амплитуды колебаний исследуемого вала и частоты вращения вала.
