Описание

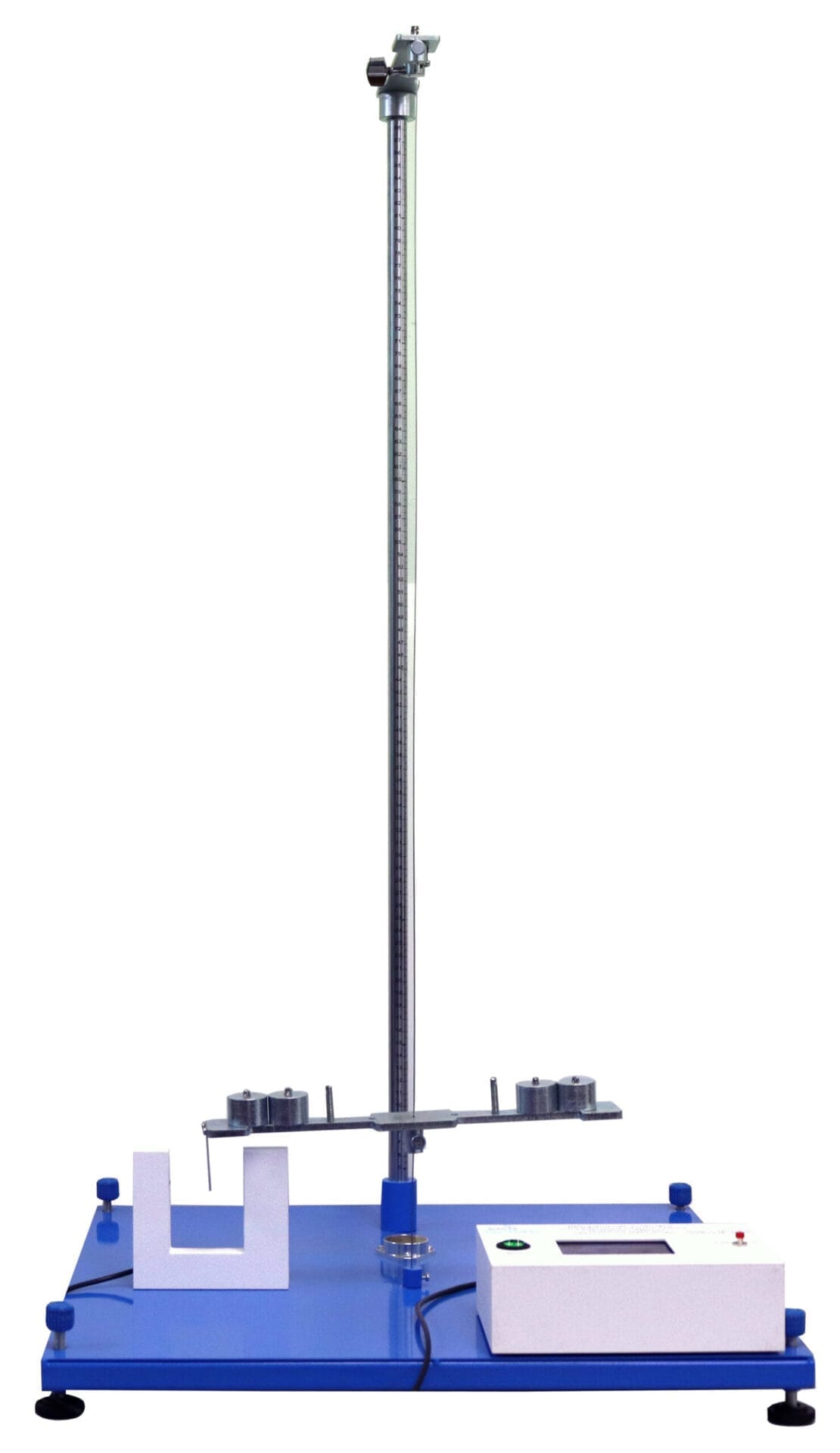

Лабораторная установка «Определение модуля сдвига и момента инерции крутильного маятника» предназначена для обеспечения подготовки студентов по программе высшего образования и имеет возможность проведения лабораторных работ.
Лабораторная установка «Определение модуля сдвига и момента инерции крутильного маятника» включает:
1. Модуль «Определение модуля сдвига и момента инерции крутильного маятника», который включает:
— стальное основание, окрашенное порошковой краской;
— стойку перпендикулярную основанию, которая выполнена из металлической трубы;
— платформу, подвешенную на проволоке к кронштейну, закрепленному на стойке;
— стержни, закрепленные на равных расстояниях с обеих сторон, которые предназначены для установки грузов;
— фотодатчик, который установлен на основании.
Конструктивное исполнение модуля «Определение модуля сдвига и момента инерции крутильного маятника» обеспечивает возможность подключения модуля к блоку измерения.
2. Блок измерения, который имеет характеристики:
— исполнение: из ABS пластика с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям;
— наличие встроенной измерительной и управляющей системы, которая обеспечивает включение и выключение установки;
— все необходимые надписи и обозначения на лицевой панели блока управления выполнены с помощью цветной термопечати;
— наличие встроенного секундомера;
— наличие встроенного индикатора для вывода показаний встроенного секундомера;
— наличие кнопки «Сброс» для обнуления показаний секундомера;
— наличие встроенной измерительной системы, которая обеспечивает интеграционную работу подключенного фотодатчика модуля «Определение модуля сдвига и момента инерции крутильного маятника», микропроцессорной системы и производить измерение, отображение и сохранение режимных параметров с последующим выводом на встроенный цветной ЖК-дисплей;
— наличие встроенной микропроцессорной системы (базовая платформа);
