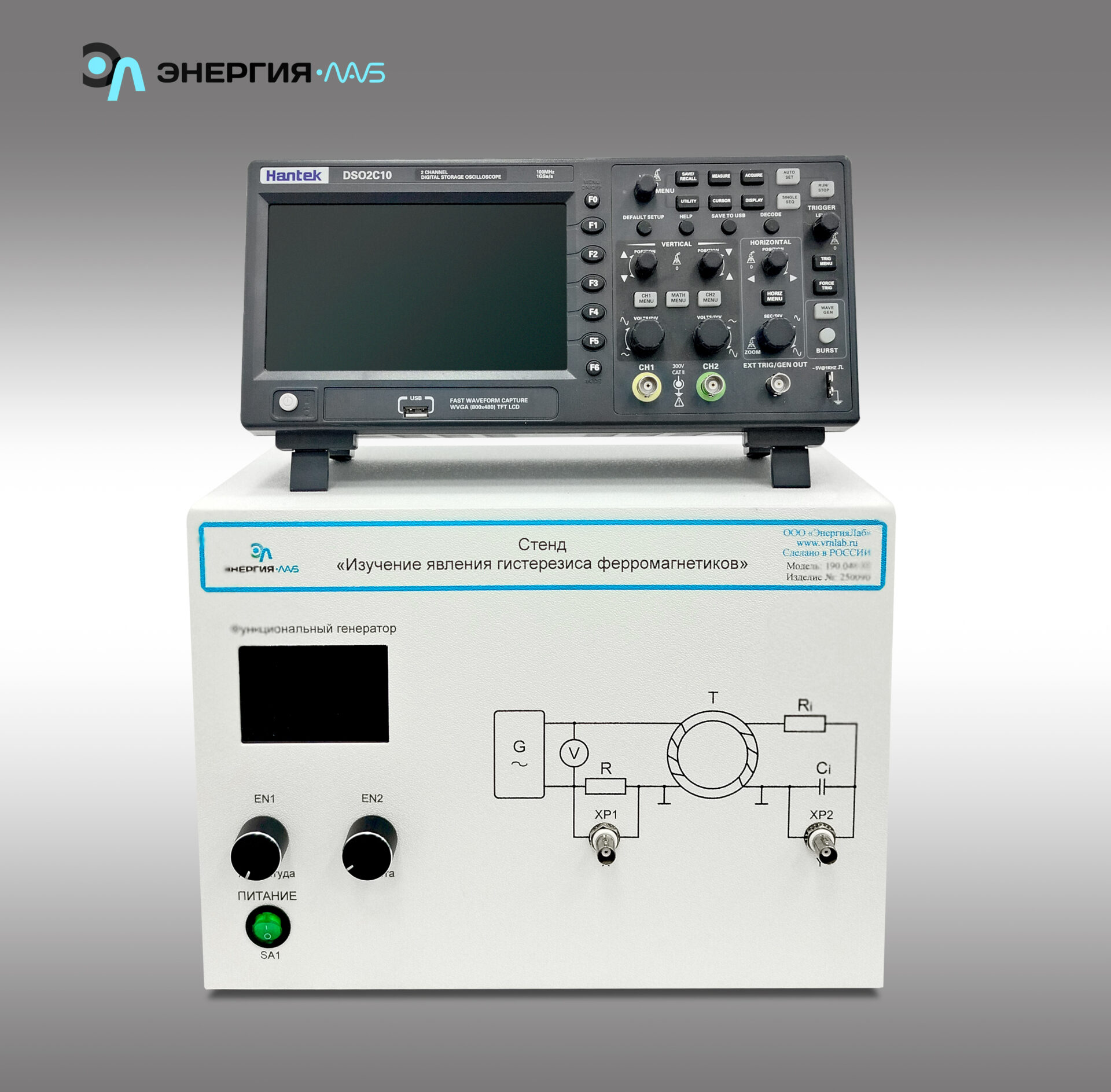

Учебно лабораторный стенд «Изучение явления гистерезиса ферромагнетиков»
Лабораторная установка формирует одно рабочее место и обеспечивает проведение эксперимента по теме «Ферромагнетики. Явление гистерезиса. Основная кривая намагничивания» учебного лабораторного практикума. Лабораторный комплекс используется для постановки лабораторных работ и проведения практических и демонстрационных занятий по курсу «Электричество и магнетизм», «Квантовая (Атомная) физика».
Лабораторная установка является учебной моделью прибора, предназначенного для воспроизведения серии измерений (эксперимента) по исследованию явления гистерезиса ферромагнетиков. Основным элементом учебной установки является микропроцессор, в базе данных которого хранятся сведения обо всех измерениях и параметрах эксперимента, а также необходимые команды управления для связи с периферийными устройствами (LCD ЖК Индикатором, датчиками, кнопками и ручками управления и т.д.) Прибор представляет собой законченный блок, исследуемый образец модель магнитомягкого материала (сплав феррит ZnO никель-цинковый).
Управление установкой осуществляется с помощью специального пульта управления. Установка снабжена микропроцессорной системой управления, контроля и измерения необходимых параметров. Для визуализации петли гистерезиса используется осциллограф.
Установка выполнена в виде законченного блока, не требующего вмешательства пользователей в процессе эксплуатации. Учебная установка конструктивно состоит из нескольких блоков, объединённых в единый модуль:
- объекта исследования: исследуемый образец модель магнитомягкого материала, например сплав феррит ZnO никель-цинковый.
- блок измерения, содержащий набора датчиков (измерение тока в намагничивающей обмотке, индукции магнитного поля в измерительной обмотке).
- блока индикации режима работы.
- блока ввода-вывода для обмена с микроконтроллером цифровыми сигналами. Блок в/вывода выполнен на базе 32-разрядных микропроцессоров.
- стабилизированного источника питания для формирования и подачи необходимого напряжения на все элементы схем.
Прибор работает под управлением оригинальной однокристальной встроенной операционной системы микроЭВМ, предназначенной для управления установкой и контроля параметров эксперимента.
Учебная установка комплектуется полным методическим руководством, включающим теоретическую часть и экспериментальную часть (порядок выполнения), электронным носителем с программным обеспечением, включающим методические материалы по выполнению лабораторной работы в электронном виде, необходимыми соединительными проводами.
Характеристики
Напряжение питания 220 В
Мощность 250 Вт
Лабораторные работы
- Изучение явления гистерезиса ферромагнетиков
Коплектация
- Лабораторная установка «Изучение явления гистерезиса ферромагнетиков»
- Цифровой осциллограф настольный с дисплеем
- Комплект соединительных проводов и сетевых шнуров
- Паспорт
- Техническое описание оборудование
- Мультимедийная методика
- Руководство по выполнению базовых экспериментов
