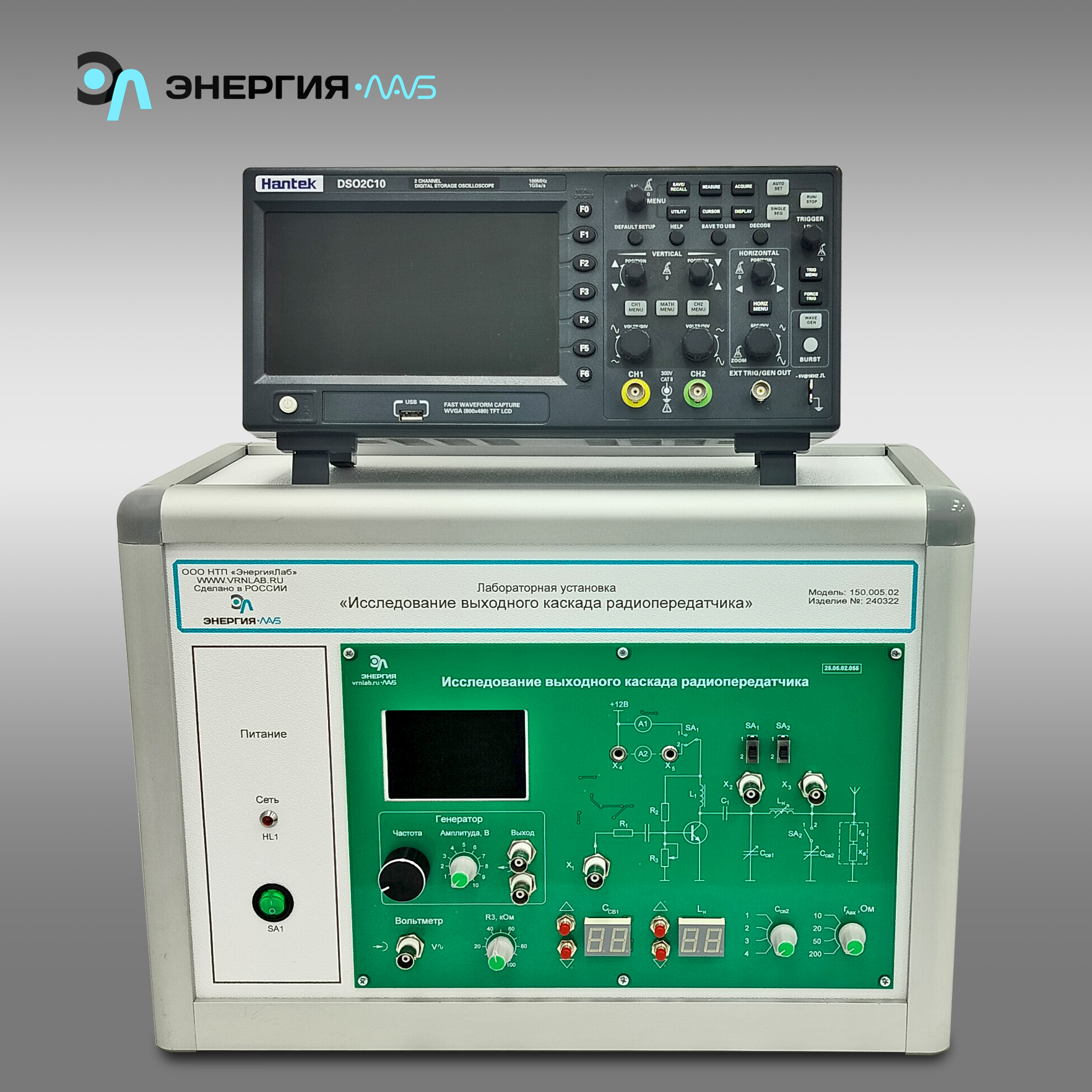

Лабораторная установка «Исследование выходного каскада радиопередатчика»

3 866 623

Артикул: ЭЛБ-150.005.02
Заказать
Цена не является офертой и может быть изменена.
Цена не включает в себя транспортные расходы и пуско-наладочные работы.
** В связи со сложностью поставок многих комплектующих, цену на товар необходимо уточнять!

Описание

Лабораторная установка формирует одно рабочее место и обеспечивает проведение экспериментов по изучению принципов согласования выходного каскада передатчика с антенной, исследованию регулировочных и нагрузочных характеристик выходного каскада при различных способах подключения антенны.

Тематический моноблок состоит из:

  • поле с нанесенной принципиальной схемой выходного каскада передатчика, выполненного на биполярном транзисторе по схеме с общим эмиттером, эквивалент антенны, П-контур с дискретно-изменяемыми номиналами элементов;
  • генератор;
  • встроенный амперметр постоянного тока;
  • встроенный источник питания;
  • ЖК-дисплей для отображения различных параметров (например, частоты сигнала).

Характеристики

Бренд

  1. Исследование схемы последовательного питания антенны
    1. Исследование нагрузочных характеристик выходного каскада при последовательном питании антенны
    2. Исследование настроечных характеристик выходного каскада
    3. Исследование амплитудно-частотной характеристики каскада передатчика
  2. Исследование схемы параллельного питания антенны
    1. Исследование нагрузочных характеристик выходного каскада при параллельном питании антенны
    2. Исследование настроечных характеристик выходного каскада
    3. Исследование амплитудно-частотной характеристики каскада передатчика
