Описание
Учебный стенд применяется в учреждениях среднего и высшего профессионального образования в процессе обучения по курсам: «Устройство автотракторной техники», «Эксплуатация автотракторной техники», «Конструкция и расчет автотракторной техники».
Стенд также используется в образовательных учреждениях по подготовке водителей и специалистов по проектированию, техническому обслуживанию и ремонту грузовых автомобилей.
Стенд выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.
Стенд позволяет изучать системы впрыска, исследовать влияние внешних параметров на работу системы питания и управления двигателя внутреннего сгорания (ДВС).
Конструкция стенда обеспечивает свободный доступ ко всем узлам и агрегатам, тем самым обеспечивая регулировку систем и механизмов, диагностику работающего двигателя на всех скоростных режимах, без нагрузки.

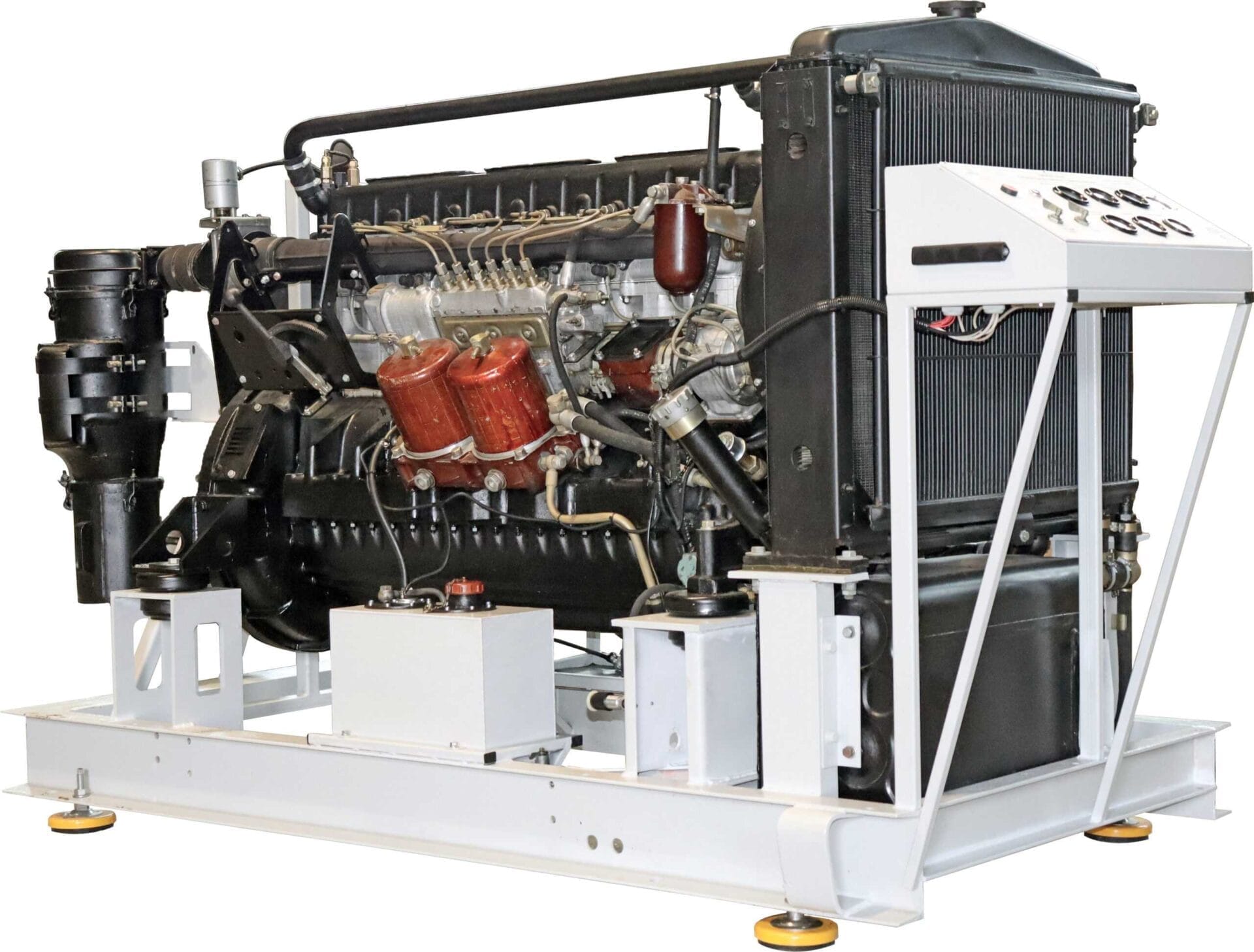

Лабораторный стенд выполнен в виде напольной стальной рамной конструкции и построен с использованием стандартной компонентной базы (поршневого дизельного двигателя, навесного оборудования, электрооборудования и элементов внешних систем) дизельного двигателя Д6. На стенде смонтирована система охлаждения двигателя с радиатором, система топливоподачи с топливным баком, система отвода отработанных газов с глушителем, система электрооборудования. На лицевой панели размещены основные штатные приборы индикации рабочих параметров двигателя (тахометр, индикаторы температуры охлаждающей жидкости и масла). Пуск двигателя обеспечивается при помощи выключателя стартера и приборов. Выбор режима работы двигателя при работе без нагрузки (в режиме «холостого хода») обеспечивается изменением частоты вращения коленчатого вала с панели управления стенда. Лицевые панели и панель управления стенда имеют защитное порошковое покрытие.
Состав:
- дизельный двигатель модели Д6 с навесным оборудованием, установленный на мобильной раме;
- панель управления двигателем с выключателем стартера и приборов и комплектом электропроводки;
- топливный бак малого объема с указателем уровня топлива;
- аккумуляторная батарея 24В или две по 12В;
- глушитель шума двигателя;
- радиатор системы охлаждения;
- микропроцессорный модуль ввода неисправностей, с управлением от компьютера по средствам Wi-Fi и USB связи.
- виртуальное методическое обеспечение «Дизельный двигатель»
