Описание
Учебный стенд «Физический маятник» предназначен для проведения лабораторных работ по курсу «Физика», раздел «Механика», в высших учебных заведениях, а также используется в колледжах, лицеях, техникумах, ПТУ.
Стенд выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р и сертификат качества ИСО 9001-2015 на данный вид продукции.
Установка «Физический маятник» позволяет исследовать гармонические колебания физического маятника и определять ускорение свободного падения методом оборотного маятника.
Состав стенда.

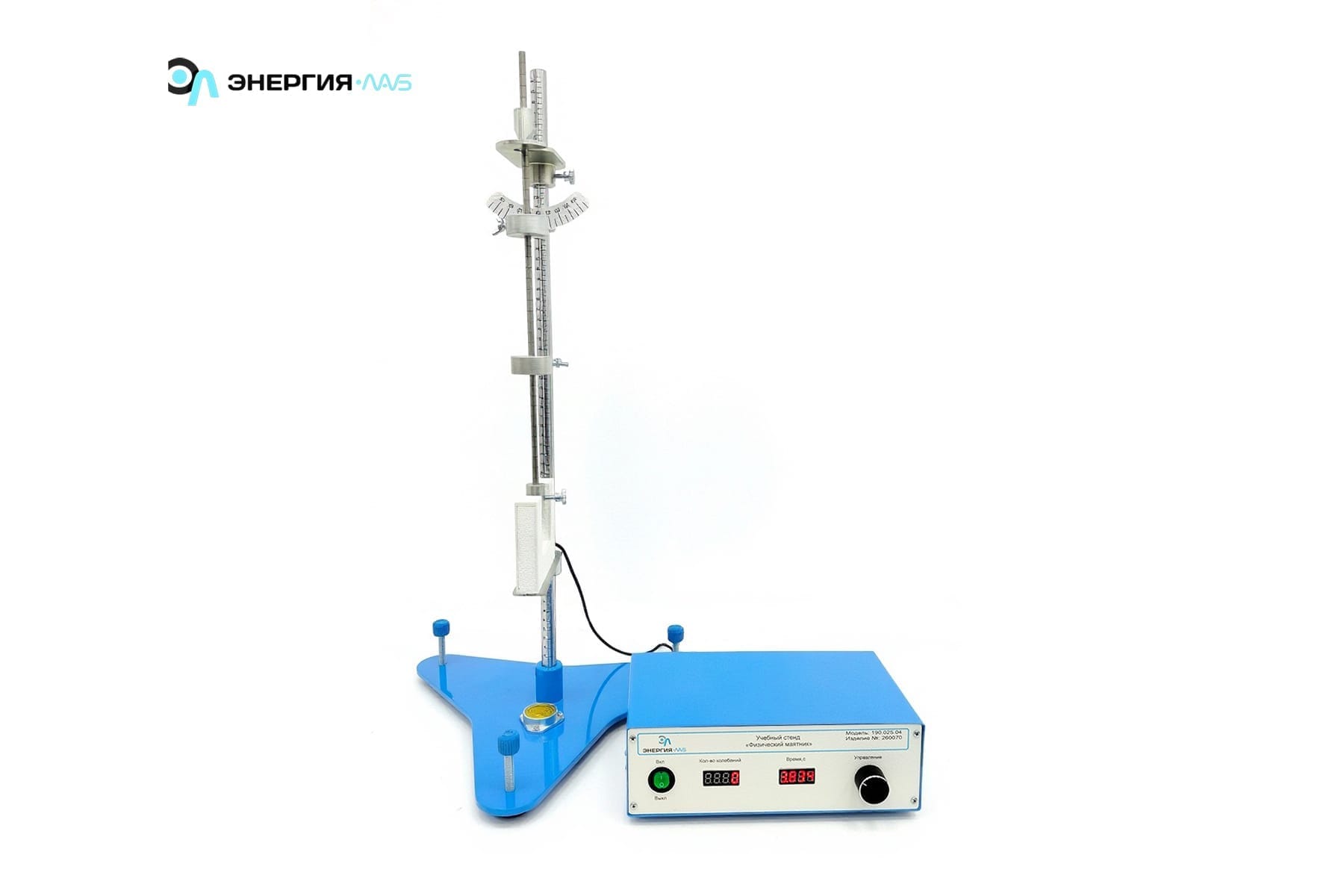

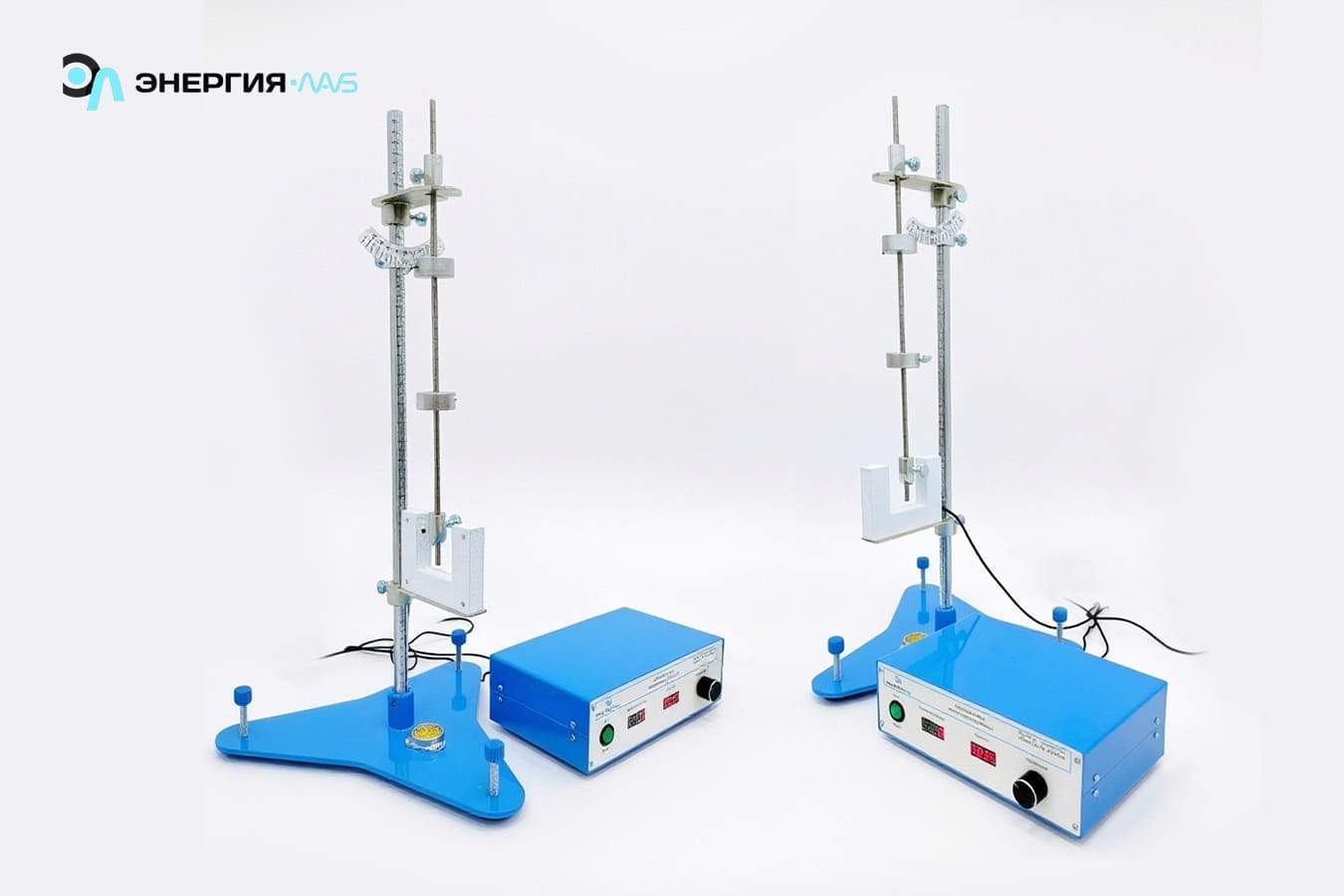

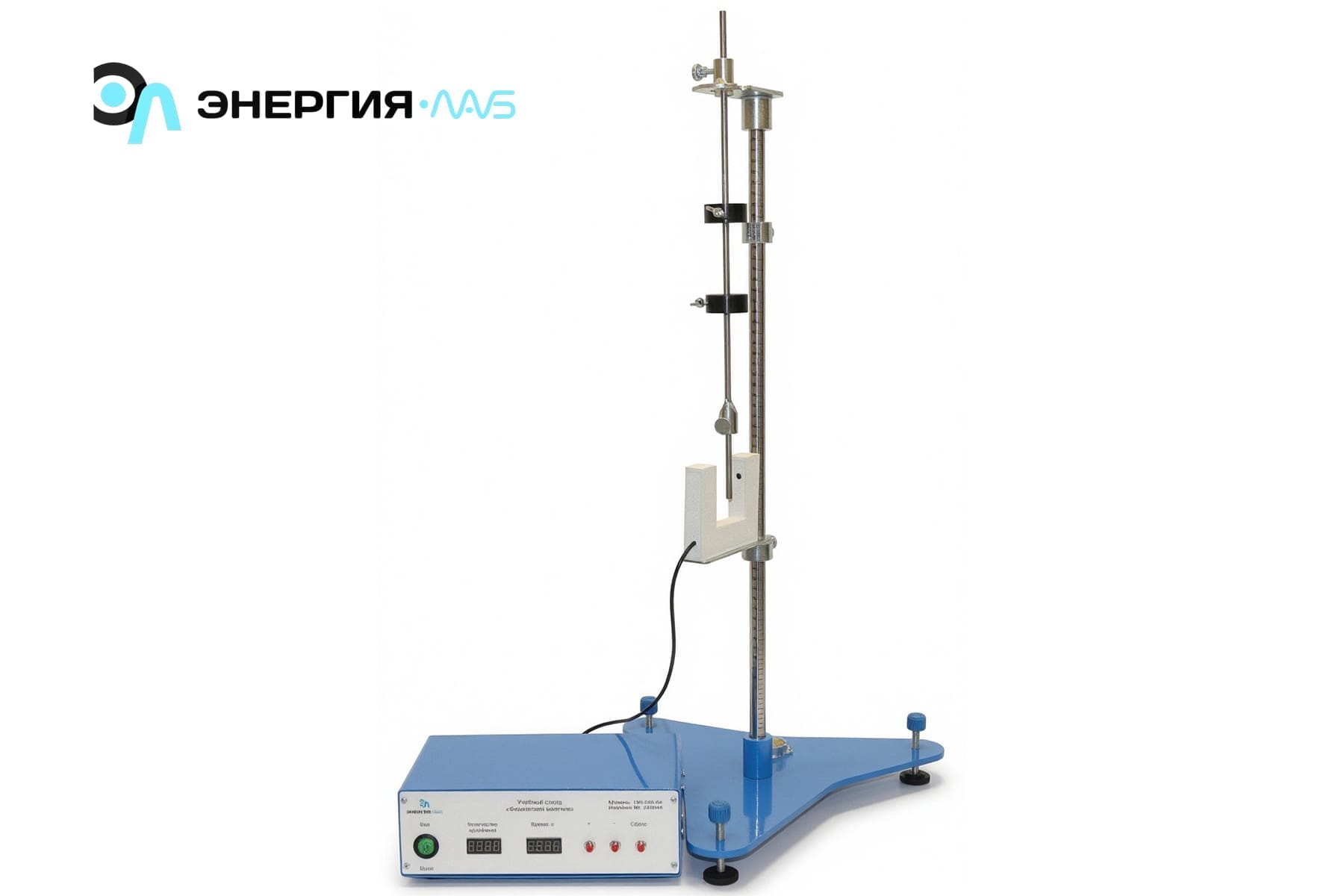

Лабораторная установка представляет собой основание с установленным вертикальным стержнем, на котором закреплен оптический датчик с регулировкой высоты и опорный кронштейн, на который опирается опорная призма физического маятника. Опорный кронштейн свободно перемещается по стержню, что позволяет изменять плечо маятника.
Конструкция установки является составной, позволяющей при необходимости менять опорный стержень и верхнюю часть на иные взаимозаменяемые конструкции. Основание представляет собой массивную стальную пластину, окрашенную порошковой краской с текстурой «шагрень», обеспечивающую стойкость к атмосферному воздействию к различным климатическим условиям, перепадам температур и агрессивному воздействию окружающей среды.
Роль опоры маятника и опоры призменно-грузовой части выполняют полированные валы, изготовленные из стали, покрытые хромом.
Кроме того, в основании установлены поплавковый уровнемер и три резьбовых регулятора, позволяющие осуществить выравнивание установки на неровной поверхности.
Определение количества колебаний реализуется благодаря оптическому щелевому датчику, в состав которого входят:
- Инфракрасный лазерный модуль.
- Фототранзистор двухконтактный.
Блок управления стенда представляет собой компактный пластиковый корпус, имеющий наклонную лицевую панель для удобства работы с органами управления.
На лицевой панели расположены:
- Семисегментный индикатор;
- Кнопки «+» и «-» для задания количества колебаний;
- Кнопка «сброс»;
- Секундомер — для отсчета времени колебаний маятника.
Физический маятник подсоединяется к блоку управления при помощи специальных разъемов.
