Описание

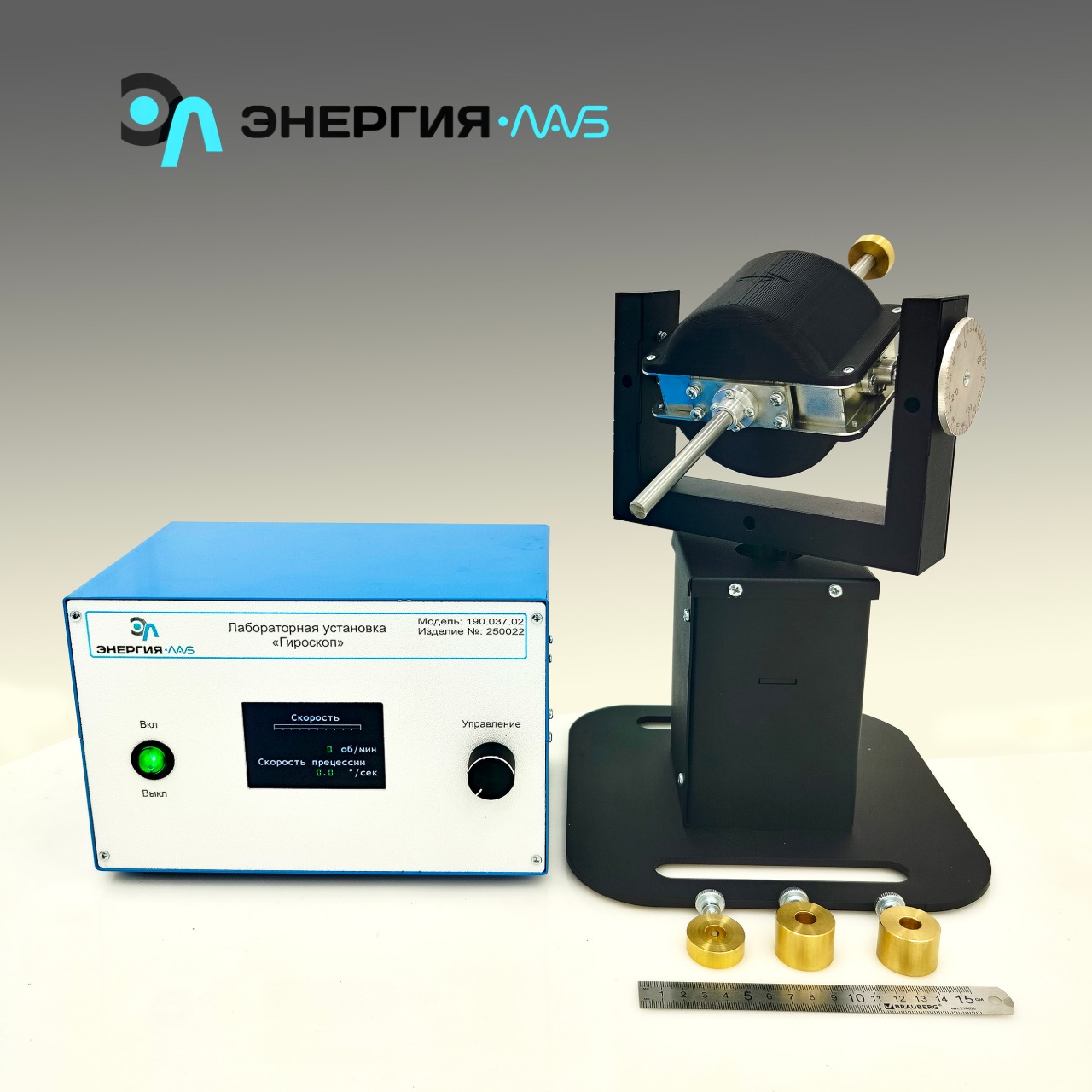

Типовой комплект учебного оборудования «Гироскоп » (далее стенд) предназначен для наблюдения изменения в характере движения гироскопа при попытках принудительного вращения внешней рамки, а также позволяет реально ощутить возникновение и действие гироскопического момента. Комплект должен быть выполнен согласно ТУ 32.99.53–001–09519063– 2019 или эквиваленту и иметь соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015 или аналогичный.
Стенд позволяет проводить эксперименты по определению скорости прецессии гироскопа. С помощью противовеса, установленного соосно оси вращения маховика, можно наблюдать и исследовать явление прецессии оси гироскопа под действием момента внешней силы, величина и направление которого легко изменяется перемещением противовеса вдоль оси.
Стенд представляет собой рамное основание, выполненное из метала покрашенного порошковой краской и измерительного блок.
Двигатель маховика имеет синхронную конструкцию и позволяет точно регулировать и задавать частоту вращения.

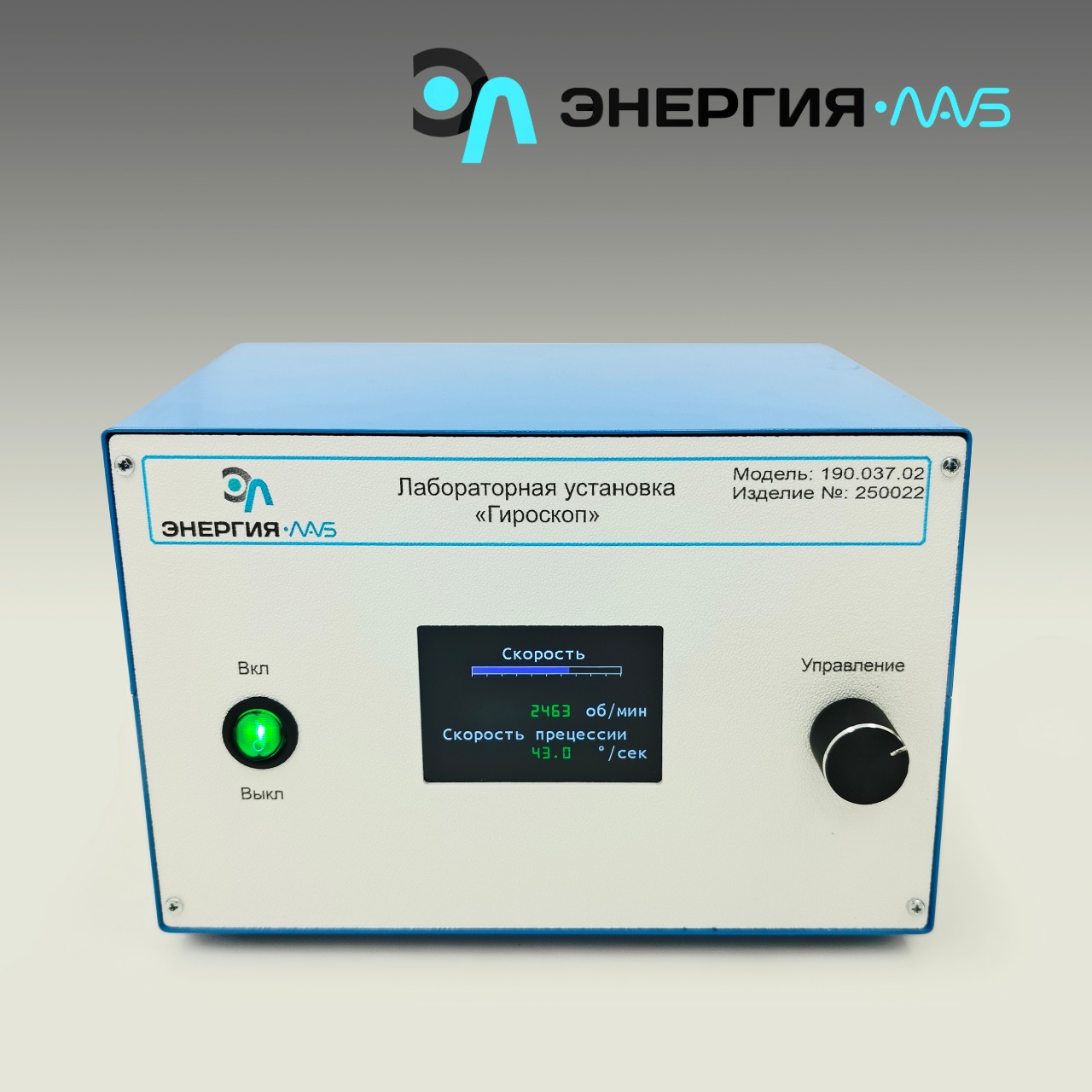

Измерительный блок содержит микропроцессорную систему с выводом информации на графический ЖК дисплей.
Данные отображаются на цветном дисплее в виде таблицы. Таблица состоит из трех столбцов: в первом указаны наименования параметров с единицами измерения, во втором и третьем значения параметров для первого и второго канала соответственно. Границы таблицы, наименование параметров и единиц измерения выполнены белым цветом, состояние каналов – красным, а значения желтым и голубым соответственно для первого и второго канал. Буквы выполнены модифицированным шрифтом, цифры стилизованы под семи сегментный индикатор.
Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.
Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485. Протокол обмена LCPE (LAB CommunicationprotocolEngineering), это универсальный протокол позволяющий легко организовать обмен данными и управление различными модулями из программного комплекса ELAB.
Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.
Корпус измерительного блока выполнен из ABS пластика, белого цвета. Надписи и обозначения выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.
На задней панели расположен разъем для подключения к сети электропитания.
