Описание
Стенд «Теплотехника жидкости» предназначена для проведения лабораторных работ по курсу «Теплотехника» в системе среднего и высшего профессионального образования.
Состав стенда.

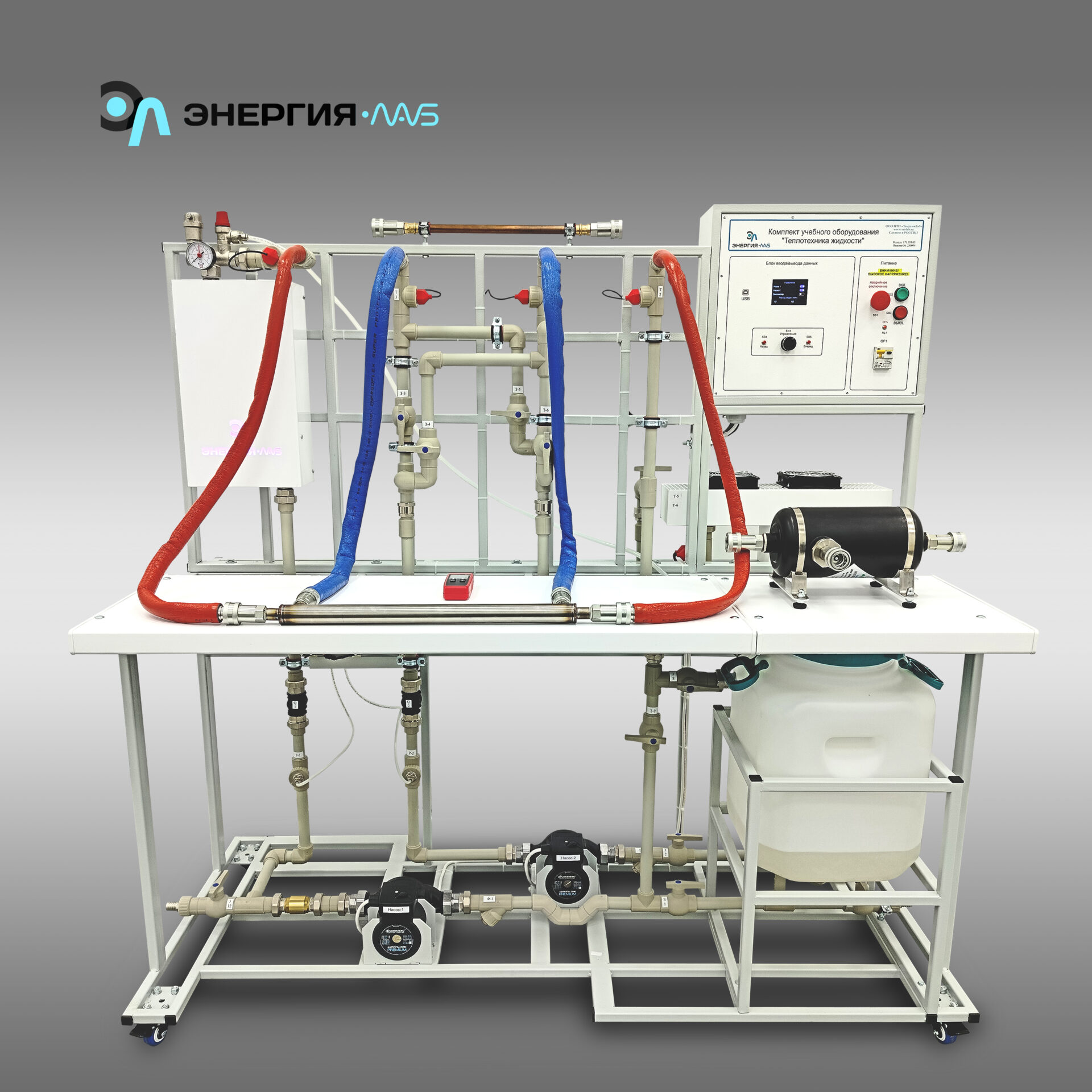

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система состоящая из горячего и холодного контуров, а также блок управления стендом.

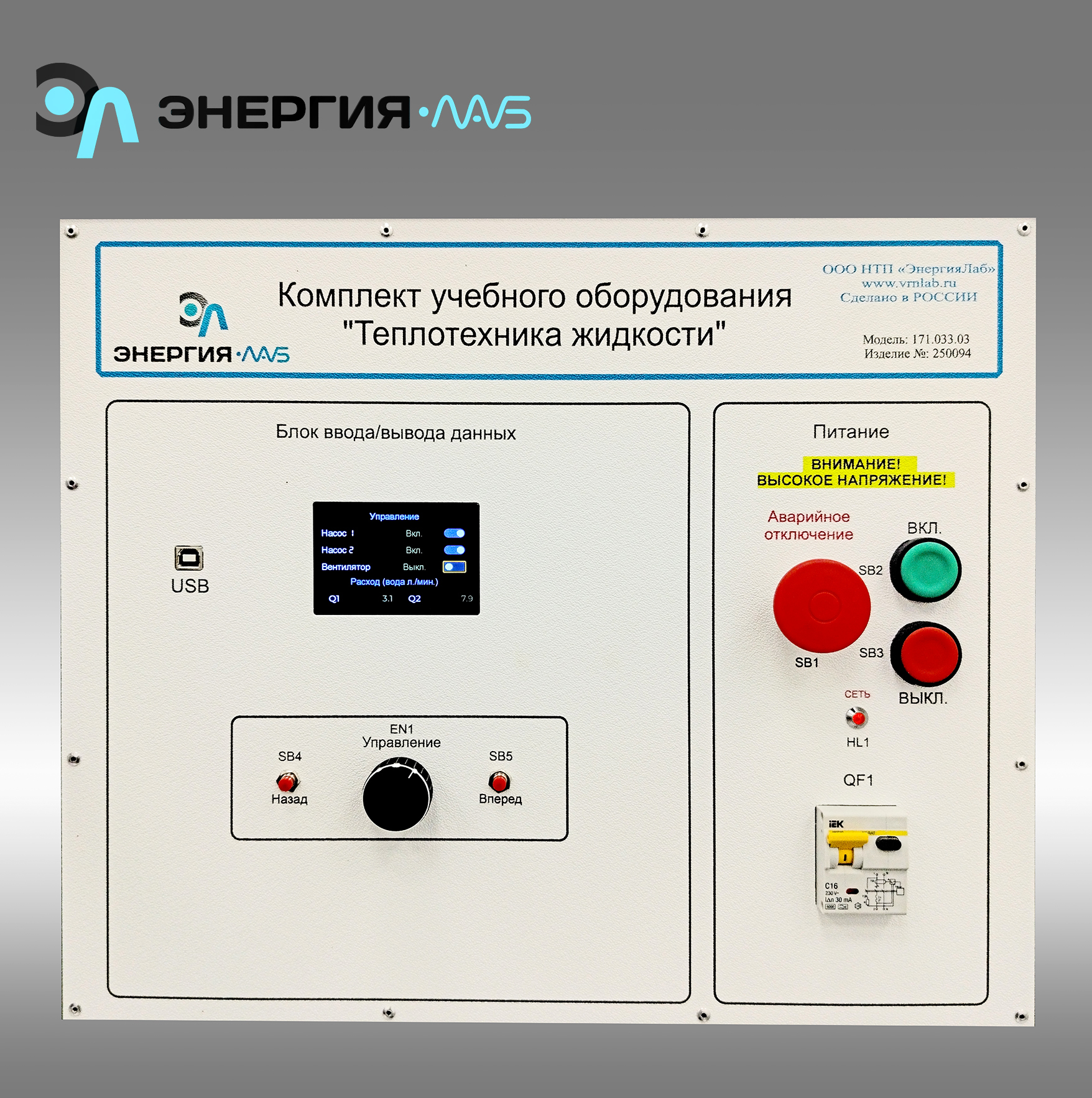

Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
В состав гидравлической системы входят следующие элементы:
— электрический водонагреватель работающий в ручном и автоматическом режиме,
— два циркуляционных насоса,
— теплообменный аппарат типа труба в трубе,
— кожухотрубный теплообменный аппарат,
— два датчика расхода жидкости,
— датчики температуры, расположенные на входе и выходе исследуемых участков,
— датчики давления,
— воздушно-водяной теплообменник,
— накопительный бак объемом 40л,
— запорная арматура.
Вся гидравлическая система выполнена из полипропиленового трубопровода.
Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.
Стенд имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
